10 トン ダブル ガーダー天井クレーンが PV 組立プラントにどのように役立つか
対象者: プラント エンジニア、メンテナンス マネージャー、物流プランナー、クレーン バイヤー
目的: 効率、安全性、スループットに関して 10 トン ダブル ガーダー クレーンを使用する実際的な利点を示す
主な利点:
モジュールをより速く移動 – モジュールを持ち上げて保管場所から組立ラインまで素早く移動します。
より安全な取り扱い - 安定した持ち上げにより、亀裂、損傷、作業者の怪我のリスクが軽減されます。
スムーズなワークフロー – 複数の領域のオーバーヘッドをカバーし、遅延と混雑を軽減します。
労働力とコストを節約 – 必要な作業員が減り、製品へのダメージが軽減されます。
信頼性と耐久性 – 強力な設計でメンテナンスの負担が少なく、生産を継続できます。
自動化の準備ができています – 将来のロボット システムまたは半自動システムと連携できます。{0}
導入
大規模な太陽光発電 (PV) モジュール組立工場は、自動化されたプロセスと複数の段階での手動処理を組み合わせた複雑な作業です。モジュールは重くて壊れやすいため、損傷を防ぎ効率を確保するには慎重に移動する必要があります。
大型太陽電池モジュール組立工場の概要
大規模な PV 組立工場には、モジュールのスタッキング エリア、ストリングとラミネートのライン、テスト ステーション、梱包ゾーンが含まれます。モジュールの長さは 2 メートルを超え、重量は数百キログラムになることがよくあります。物質の動きは一定であり、壊れやすいガラスや細胞を保護する必要があります。
モジュールサイズ: 長さ 1.6 ～ 2.2 m、幅 1 ～ 1.2 m
モジュール重量: タイプに応じて 20 ～ 50 kg
生産ラインは数百メートルに及ぶこともあります
量が多いと、1 日に数回持ち上げる必要があります
重い太陽光発電モジュールの取り扱いにおける課題
大規模プラントでの PV モジュールの取り扱いには、安全性とワークフローの効率に影響を与える実際的な課題が伴います。{0}
サイズと脆弱性: 大きなガラス表面は簡単にひび割れたり欠けたりする可能性があります。
重量と反復的な持ち上げ: 手作業での取り扱いは疲労と怪我の危険を引き起こします
ボリュームとスループット: 毎日数百から数千のモジュールが移動し、管理されないとボトルネックが発生します
安全上の懸念: 狭い通路と混雑した列は事故の危険性を高めます
効率と安全性の確保における天井クレーンの役割
天井クレーンはモジュールを迅速、正確、安全に移動させ、長距離を移動し、作業者の身体的負担を軽減します。
肉体労働の削減: 作業者がモジュールを長距離運ぶ必要がなくなりました。
正確な配置: モジュールは組立ラインまたはラックに直接配置されます。
一貫した速度: 反復可能な動作によりボトルネックを回避します。
安全性の向上: 怪我やモジュールの損傷を軽減します。
プラントでワークフローを最適化し、高価なモジュールを保護するには、適切な天井クレーンを選択することが不可欠です。
10トンダブルガーダー天井クレーン
10 トン ダブルガーダー天井クレーンは橋形クレーンの一種で、橋自体が作業スペースの幅にまたがる 2 つの平行なガーダーで構成されています。ホイストはこれらのガーダーに取り付けられたトロリー上で移動し、重量を均等に分散することで、シングルガーダークレーンと比較してより高い吊り上げ能力と長いスパンを実現します。

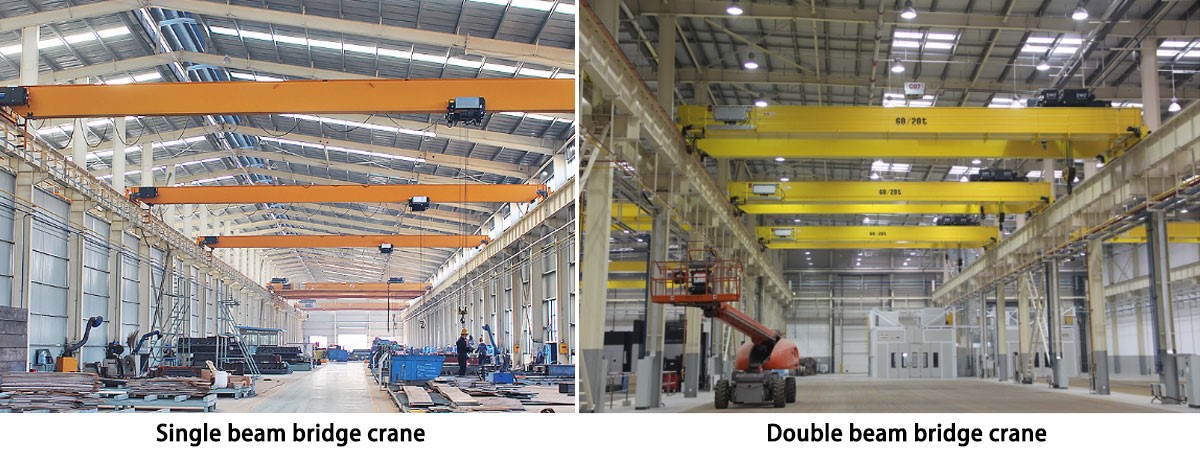

二重桁と単一桁: 主な違い
耐荷重: シングル ガーダー クレーン (10 ～ 15 トン) と比較して、ダブル ガーダー クレーンはより重い荷物 (最大 20 トン以上) を処理します。
橋のたわみ: 橋梁が硬いため、たわみが少なく、正確な位置決めが可能です。
ホイストの配置: ホイストが上部に乗り、大型モジュールのヘッドルームに余裕と柔軟性を提供します。
メンテナンスアクセス: 二重桁設計のトロリーとホイストの検査が容易になりました
太陽光発電プラントの一般的なスパンと揚程
スパン: 通常 10 ～ 30 メートル (集会場の幅に応じて異なる)
吊り上げ高さ: 6 ～ 12 メートル、ライン、ラック、コンベア上でモジュールを移動するのに十分な高さ
この組み合わせにより、ダブル ガーダー クレーンは、モジュールを繰り返し慎重に取り扱う必要がある大規模な太陽光発電プラントに最適です。
技術仕様
吊り上げ能力:
定格 10 トンで、複数のモジュールまたはより重いユーティリティコンポーネントをカバー
ホイストの種類:
ワイヤー ロープ ホイスト: 耐久性があり、正確で、頻繁な重量物の持ち上げに適しています。
電気チェーン ホイスト: コンパクトでコスト効率が高く、軽い負荷や少量のバッチに適しています。{0}
制御オプション:
ペンダントコントロール: シンプルで信頼性の高い直接手動操作
無線リモコン：クレーンを安全に制御しながら、作業スペース内を自由に移動できます。
キャビン制御: 非常に大規模な太陽光発電所でよく使用される、長いスパンまたは大容量のアプリケーションの全体像を表示します。{0}
これらの仕様により、クレーンはさまざまなレイアウト、荷重タイプ、および操作の好みに適応できます。
太陽光発電所にとっての利点
高い安定性と低いたわみ: 壊れやすいモジュールを正確に配置します。
重くて特大のモジュールをサポート: 複数のモジュールや大型パネルを安全に持ち上げます。-
高デューティサイクルによる長い耐用年数: ダウンタイムとメンテナンスコストを最小限に抑えながら、頻繁な持ち上げに対応します。
このクレーンは、能力、安定性、信頼性を組み合わせることで、ワークフローを改善し、手作業を軽減し、PV 組立工場の安全な操業を維持します。
典型的な PV モジュール処理の課題
このセクションでは、大規模な PV 組立工場で、ますます大きくなり壊れやすい太陽電池モジュールを扱う際に直面する主な課題について概説します。これらの課題を理解することは、効率、安全性、モジュール保護を向上させるための適切な天井クレーン ソリューションを選択するのに役立ちます。
大きなモジュール寸法と壊れやすいガラス層
産業用 PV パネルは、長さが 2 メートルを超え、ユニットあたりの重量が 40 ～ 50 kg になることがよくあります。ガラス表面とシリコンセルは、衝撃、振動、突然の衝撃に非常に敏感です。
通常、モジュールは長方形で、長さ 1.6 ～ 2.2 メートル、幅 1 ～ 1.2 メートルです。
壊れやすいガラス表面には、丁寧な取り扱いと安定した持ち上げ方法が必要です。
保管、組み立て、または梱包中にエラーが発生すると、重大な材料損失が発生する可能性があります。
ワークフローのボトルネックを引き起こす反復的な持ち上げ
モジュールは生産ラインに沿って何度も移動されるため、持ち上げが非効率的または手動である場合にはボトルネックが生じます。
モジュールごとに複数のリフトがあると労働時間が増加し、スループットが低下します。
作業者はすぐに疲労して、作業が遅くなったり、エラーが発生したりする可能性があります。
手動で処理すると、同時に移動するモジュールの数が制限され、全体の効率に影響します。
従業員の安全リスク
適切な機器を使用せずに重くて壊れやすいモジュールを取り扱うと、人が負傷したり、モジュールの落下による危険が発生したりする可能性があります。
頻繁に手作業で物を持ち上げると、筋骨格系損傷のリスクが高まります。
モジュールが落下すると、ガラスの破片による切り傷や機器の損傷が発生する可能性があります。
-交通量の多いエリアでは、事故を防ぐために、明確な通路と制御された持ち上げ方法が必要です。
密集した組立ラインにおけるスペースの制約
複数のライン、ラック、コンベアを備えたコンパクトなレイアウトでは、特に大型モジュールの場合、地上での取り扱いが困難になります。{0}}
モジュールを機械、コンベア、または保管ラックの上に持ち上げる必要がある場合があります。
通路が狭いと、衝突や偶発的な損傷の危険が高まります。
ダブルガーダークレーンなどの天井吊り上げソリューションは、垂直方向のスペースを効果的に利用し、他の作業のために床スペースを解放します。
10トンダブルガーダークレーンで荷役作業を効率化
このセクションでは、10 トンのダブル ガーダー天井クレーンが大規模な PV モジュール組立工場におけるワークフローの効率、安全性、労働効率をどのように向上させるかについて説明します。
効率的なモジュール転送
クレーンを使用すると、手作業で運んだりフォークリフトを使用したりせずに、太陽光発電モジュールをプラント内で効率的に移動できるため、取り扱いミスを最小限に抑えることができます。
保管場所から組立ラインまで: 1 回のスムーズな動作でモジュールをラックまたは保管場所から組立ラインに直接持ち上げます。
生産段階間: モジュールをストリングからラミネート、テスト、梱包ステーションまでシームレスに移動し、ワークフローを継続します。
集中リフトにより穏やかな取り扱いが保証され、亀裂やセルの位置ずれのリスクが軽減されます。
プラントレイアウトとの統合
ダブルガーダークレーンは頭上の広いエリアをカバーし、床スペースを解放し、複数のゾーンにわたる同時操作をサポートします。
オーバーヘッド カバレッジ: 1 台のクレーンで複数の組立ラインまたはステージング ゾーンに対応できるため、小型クレーンやフォークリフトの必要性が軽減されます。
地上の混雑の軽減: フロアの通路は人員や機器の通行が可能な状態に保たれ、衝突の危険性や遅延が軽減されます。
クレーンは、保管、組立、梱包エリアを効率的に接続する「バックボーン」として機能します。
安全性の向上
天井クレーンは、手作業による取り扱いを減らし、吊り上げ中に重いモジュールを固定することで安全性を高めます。
手作業の削減: オペレーターは、重いモジュールや特大のモジュールを繰り返し持ち運ぶことがなくなり、疲労や怪我のリスクが最小限に抑えられます。
安定した持ち上げ: モジュールの均一で安全な動きを保証し、ガラスを損傷したり人に危害を与えたりする可能性のある落下や転倒を防ぎます。
リモートまたはペンダント操作により、オペレーターは安全な距離からクレーンを制御できます。
時間と労力の節約
ダブルガーダークレーンは取り扱い作業を合理化し、モジュールあたりの時間を短縮し、労働力の要件を軽減します。
サイクルタイムの短縮: フォークリフトを待つことなく、モジュールの持ち上げ、輸送、設置が 1 回の動作で行われます。
処理のダウンタイムの削減: 手動介入を最小限に抑えることで、機器の交換、人為的ミス、混雑したエリアによる遅延が軽減されます。
時間が経つにつれて、スループットが向上し、人件費が削減され、生産ワークフローがよりスムーズになります。
参考事例
このセクションでは、10 トンのダブル ガーダー天井クレーンが、一般的なモジュール ハンドリング プロセスを通じて、大規模な PV 組み立てプラントのワークフローと効率をどのように改善するかを説明します。
-ステップバイ-モジュール処理プロセス
モジュールはサプライヤーから受け取られ、ラックに保管され、最小限の手作業で生産段階を通過します。
トラックからの荷降ろし: モジュールをパレットから一時保管場所に直接持ち上げます。
保管ラックへの移動: フロアの混雑を避けて、モジュールを頭上の指定されたラックに移動します。
組立ラインへの供給: モジュールをストリング、ラミネート、またはテストのステージに輸送します。
-ステージ間移動: 追加の処理を行わずにステージ間でモジュールを移動し、製品の完全性を維持します。
梱包と発送: 完成したモジュールを梱包またはステージングエリアに持ち上げて発送します。
このワークフローにより、手動介入が軽減され、モジュールが効率的に動作し続けます。
パターンのロードおよびアンロード、ステージング領域
効率的なクレーン操作は、よく計画された積載パターンとステージング エリアに依存します。{0}適切にグループ化すると、重量制限内であれば複数のモジュールを安全に移動できます。
受け取りエリア: クレーンに簡単にアクセスできるパレット化されたモジュール。
中間ステージング: 待ち時間を短縮するために、組み立てラインの近くで短期間保管します。{0}}
最終発送: スムーズな移行のため、梱包または出荷の近くにステージングゾーンを設けます。
負荷分散: 最適なクレーンアクセスと安定した吊り上げのために、重いモジュールまたは特大モジュールを配置します。
適切なステージングにより、クレーンは作業の速度を落とすことなく複数のタスクを処理できます。
リフティングアタッチメントの使用
専用アタッチメントにより、壊れやすい PV モジュールを取り扱う際の安全性と効率が向上します。
バキュームリフター: 圧力点を設けずにガラス表面を扱います。サイズと重量に応じて複数のモジュールを持ち上げることができます。
機械式クランプ: 安定性を維持しながらモジュールの端をしっかりとグリップします。
カスタム フレーム: 生産またはストレージの制約によって必要な構成でモジュールを積み重ねたり移動したりするのに適応します。
アタッチメントはダブルガーダークレーンと統合されており、安定性と吊り上げ能力を最大限に活用します。
スループットの向上と効率の向上
10 トン ダブル ガーダー クレーンを使用すると、モジュールの取り扱い効率がさまざまな方法で向上します。
移動の高速化: 迂回することなく、保管場所から生産現場まで直接輸送します。
取り扱いミスの軽減: 安定した吊り上げとアタッチメントにより、損傷を最小限に抑えます。
より高いスループット: 1 台のクレーンで複数の組立ステーションにサービスを提供し、1 時間あたり数十個のモジュールを移動します。
労働力の最適化: オペレーターは手作業による輸送ではなく、組み立て、テスト、または品質管理に集中します。
このクレーンを使用する工場では、モジュールのハンドリング時間が 30 ～ 50% 削減され、スムーズな操業とコストの削減が実現します。
太陽光発電プラントでクレーンを選択する際の主な考慮事項
太陽光発電組立工場に適切な天井クレーンを選択するには、吊り上げ能力以上のことが関係します。慎重に計画を立てることで、モジュールの安全な取り扱い、スムーズな生産、管理しやすいメンテナンスが保証されます。
吊り上げ能力とモジュール重量およびバンドルサイズの関係
クレーンは、個々のモジュールや積み重ねられた束を含め、予想される最大重量に耐える必要があります。
最も重い単一モジュールと潜在的なバンドルを特定します。
予想される最大荷重より 20 ～ 30% の安全マージンを含めてください。
プラントの拡張やパネルの大型化が計画されている場合は、将来のモジュール サイズを考慮してください。
スパンと滑走路の要件
スパンはクレーンの適用範囲を決定します。滑走路の長さによって、生産フロアに沿った移動が決まります。
組立ライン、保管ラック、ステージングエリアの幅を測定します。
クレーンが干渉することなくすべての重要なポイントに到達できることを確認します。
費用のかかる滑走路の改修を避けるために、将来のプラント拡張を計画します。
ホイストの種類と昇降速度
ホイストは効率と精度に影響を与えます。 PV モジュールにとっては、丁寧な取り扱いが非常に重要です。
ワイヤー ロープ ホイスト: 耐久性と精度が高く、頻繁に持ち上げる重いモジュールや特大モジュールに最適です。
電気チェーンブロック：コンパクトで小型軽量モジュールに適しています。
持ち上げ速度は、生産速度とモジュールの安全性のバランスを取る必要があります。
環境要因 (屋内、屋外、クリーンルーム)
クレーンの設計は、摩耗、汚染、または動作上の問題を防ぐためにプラント環境に適合する必要があります。
屋内と屋外: 屋外クレーンには耐候性と耐腐食性のコーティングが必要です。{0}
クリーンルームまたは低粉塵アセンブリ: 滑らかな表面と密閉された電気設備が汚染を防ぎます。
温度と湿度: 極端な条件では、特殊なモーターやホイスト保護が必要になる場合があります。
安全性とメンテナンスの計画
安全性と稼働時間は非常に重要です。クレーンはメンテナンス可能であり、適切な安全機能が装備されていなければなりません。
緊急停止、過負荷保護、リミットスイッチが含まれます。
ホイスト、トロリー、レール、電気システムを定期的に検査してください。
バキュームリフターやクランプなどのアタッチメントの使用を含む、安全な取り扱いについてオペレーターを訓練します。
ダウンタイムを削減するためにメンテナンスに簡単にアクセスできるように設計されています。
ROI と運用上の利点
10 トンのダブル ガーダー天井クレーンへの投資により、効率、安全性、ワークフローが向上し、太陽光発電組み立てプラントに目に見える利益をもたらします。
人件費の削減とエラー処理
重いモジュールを手作業で扱うとリスクが高まり、複数の作業者が必要になります。ダブルガーダークレーンにより効率が向上します。
リフトごとに必要な人員の削減: 以前は複数の作業員が必要だったモジュールを、1 人のオペレーターが移動します。
ハンドリングエラーの減少：安定した昇降とバキュームリフターなどのアタッチメントにより、亀裂や位置ずれを防ぎます。
トレーニング要件の軽減: オペレーターは、物理的な取り扱いではなく、クレーンの制御に重点を置きます。
より迅速なモジュールの組み立てと保管
クレーンは工場内でのモジュールの移動を加速し、保管から組み立て、出荷までの時間を短縮します。
サイクルタイムの短縮: モジュールはフォークリフトを待たずにステージ間を迅速に移動します。
継続的なワークフロー: 1 台のクレーンで複数のラインまたはステージング エリアに対応し、ボトルネックを回避します。
より高いスループット: より迅速な処理により、より多くのユニットが毎日組み立て、テスト、出荷されます。
適切なメンテナンスで機器の寿命を延ばす
頻繁に重量物を持ち上げるために設計されたダブルガーダークレーンは、適切にメンテナンスすると長持ちします。
耐久性のあるコンポーネント: ガーダー、ワイヤー ロープ ホイスト、トロリーは継続的な使用に耐えます。
予測可能なメンテナンス スケジュール: 簡単にアクセスでき、ダウンタイムが削減されます。
一貫したパフォーマンス: たわみや摩耗が少ないため、運用効率が向上します。
自動化統合の可能性 (オプション)
ダブルガーダークレーンは自動システムと統合できるため、効率と拡張性が向上します。
リモート操作またはモジュール配置用の半自動トロリー。{0}
モジュール転送を調整するためのセンサーおよび PLC との統合。
ロボット真空リフターや自動スタッキング システムなどの将来のアップグレードにも対応します。
結論
10トンダブルガーダークレーンによるモジュールハンドリングの最適化
10 トンのダブル ガーダー オーバーヘッド クレーンは、大型の PV 組み立てプラントにとって実用的なソリューションであり、重くて特大のモジュールを簡単に取り扱うことができます。高い吊り上げ能力、安定した動作、長いスパンを組み合わせることで、保管エリア、組立ライン、梱包ステーション間のモジュールの移動を合理化します。
太陽光発電プラントの主な成果:
モジュールは最小限の操作で効率的に転送されます。
ワークフローのボトルネックが軽減され、生産ラインのスムーズな稼働が維持されます。
壊れやすいパネルが保護され、損傷のリスクが軽減されます。
安全性、効率性、プラントのスループットを重視
このクレーンは手動による吊り上げを減らし、事故の可能性を最小限に抑えることで安全性を向上させます。同時に、サイクルタイムを短縮し、複数のワークステーションをサポートし、オペレーターが輸送ではなく組み立てに集中できるようにすることで効率が向上します。プラント全体のスループットが向上します。これは高い生産目標を達成するために不可欠です。
実際的な利点は次のとおりです。
人件費が削減され、取り扱いミスが減少します。
保管から組み立て、出荷までの迅速な移動。
ダウンタイムを最小限に抑えた、信頼性の高い高負荷の動作。-
PV 組立プラント向けの天井クレーン ソリューションの評価
天井クレーンを選択する際、工場管理者は吊り上げ能力、スパン、ホイストのタイプ、環境条件、安全機能を考慮する必要があります。適切に選ばれた 10{{3} トンの 10 トン ダブル ガーダー クレーンは、単なる吊り上げ装置ではなく、生産ワークフローの中心部分となります。
適切なクレーンに投資することで、モジュールが安全に取り扱われ、生産が予定どおりに行われ、工場が効率的に稼働することが保証されます。マテリアルハンドリングの最適化を目指す PV 組立工場にとって、ダブルガーダー天井クレーンは、実用的で信頼性が高く、コスト効率の高いソリューションを提供します。-
