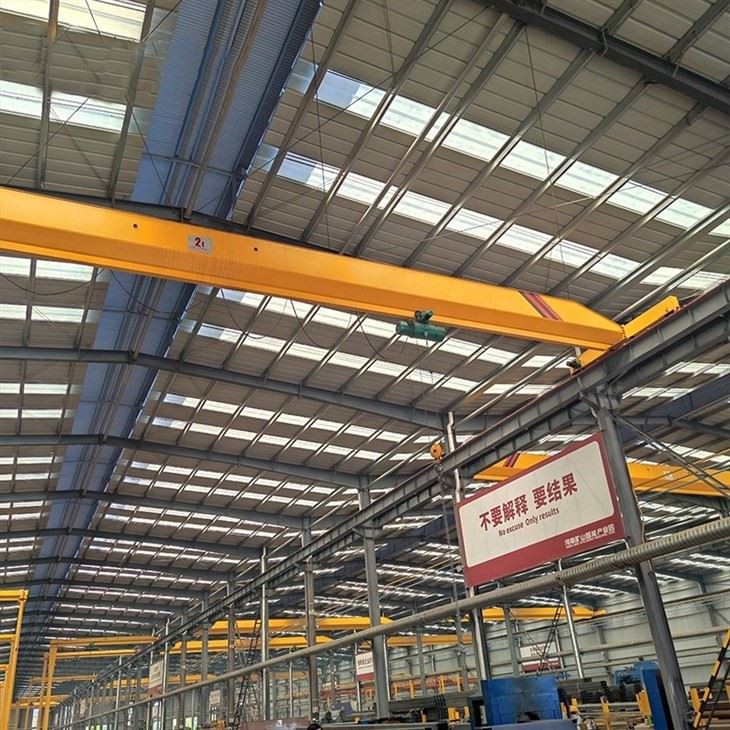

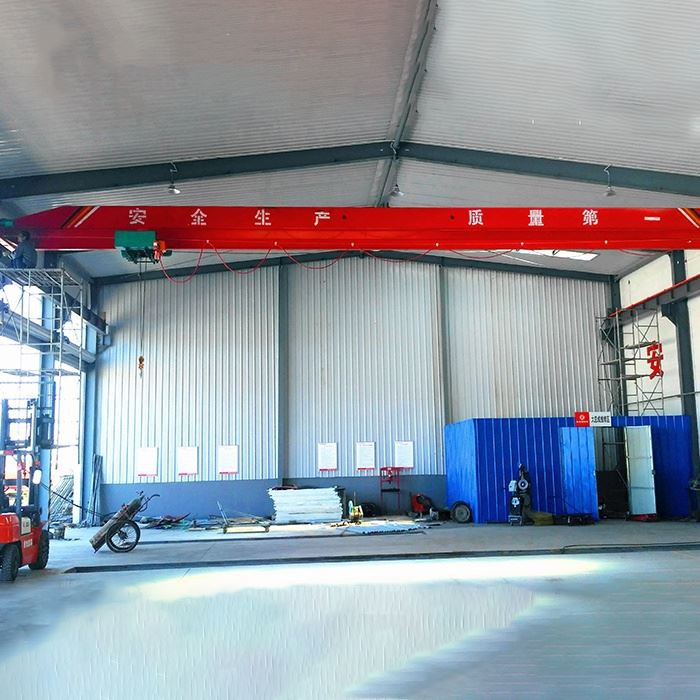

Lda型単桁天井クレーン

のLDA型単桁天井クレーンは、重い荷物を効率的に持ち上げ、移動し、位置決めするために連携するいくつかの主要なコンポーネントで構成されています。クレーンの主要部品の内訳は次のとおりです。

1. 単桁（主桁）

説明: ワークスペースにまたがる水平梁。クレーンの構造的支持を提供し、ホイストとトロリーをサポートします。

材料: 通常、耐久性と信頼性を確保するために、高強度鋼で作られています。-

関数: 荷重を支え、重量を支持レールに伝達します。

2. エンドトラック（エンド台車）

説明: これらは、単桁の両端のコンポーネントです。これらは、車輪、車軸、および駆動モーター (該当する場合) で構成されており、クレーンが滑走路の梁に沿って移動できるようになります。

関数: 桁をサポートし、滑走路システムに沿って移動できるようにします。

コンポーネント:

ホイール：クレーンを線路に沿って走行させます。

車軸: ホイールを接続し、スムーズな操作を保証します。

駆動モーター: 一部のモデルには、レールに沿ったクレーンの移動を補助するモーターが付いています。

3. ホイスト

説明：荷物を昇降させる昇降機構。 LDA クレーンでは、ホイストは通常​​、トロリーに取り付けられ、桁に沿って移動します。

コンポーネント:

モーター：ホイストに動力を供給して荷物を昇降させます。

ドラムまたはチェーン：物を吊り上げるための吊りロープやチェーンの巻き取りや巻き戻しに使用します。

フックまたはグラブ：吊り荷に実際に取り付ける部分です。

関数: 荷物を垂直に持ち上げる役割を果たします。



4. トロリー

説明：ホイストを保持し、一本の桁に沿って移動する構造。

関数: トロリーはホイストを桁の一方の端からもう一方の端まで移動させ、クレーンがスパン全体をカバーできるようにします。

コンポーネント:

モーター: トロリの移動を桁に沿って駆動します。

ホイール：桁に沿って転がり、水平方向の移動が可能です。

5. 滑走路梁（レール）

説明: 天井または床に沿って走行し、クレーンの移動経路を提供する固定軌道システム。

関数：クレーンが走行する軌道として機能します。滑走路ビームは作業スペースと平行に設置されます。

種類:

天井に-取り付けられています：クレーンを天井から取り付けるため、線路を頭上に設置することができます。

床置き-: クレーンは軌道システム上で床に沿って走行します。



6. 制御システム

説明: オペレータがクレーンの移動、吊り上げ、安全機能を制御できるシステム。

種類:

ペンダントコントロール：クレーン操作用のボタンを備えた有線コントローラーです。

ワイヤレスリモコン: オペレーターが離れた場所からクレーンを制御できるようにします。

キャビンコントロール：大型クレーンでは、運転室を制御に使用できます。

機能：荷物の昇降、トロリの移動、クレーンのレール走行を制御します。

7. 電気系統

説明: モーター、ホイスト、および制御システムに電力を供給する電気コンポーネント。

関数：クレーンの移動、吊り上げなどに必要な電力を供給します。

コンポーネント:

トランス: 主電源からの電圧をクレーンが必要とするレベルまで降圧します。

ワイヤーとケーブル: クレーンのさまざまなコンポーネントに電力を分配します。

ヒューズとサーキットブレーカー: クレーンの電気システムを過負荷や故障による損傷から保護します。

.

8. リミットスイッチと安全機能

説明: クレーンが移動限界を超えたり、安全パラメータを超えて動作したりするのを防ぐ安全装置。

関数:

エンドリミットスイッチ: クレーンが滑走路に沿って過剰に移動しないようにしてください。{0}

オーバーロードリミッター: クレーンが能力を超えて荷物を吊り上げないようにします。

非常停止：緊急時にクレーンの運転を直ちに停止させる手動または自動のシステム。

ブレーキ: ホイストとトロリーが必要なときにしっかりと停止し、所定の位置に保持できることを確認します。

9. 構造フレームとサポート

説明: クレーンのフレーム。ガーダー、ホイスト、その他のコンポーネントを所定の位置に保持するビームとサポートで構成されます。

関数: クレーンの全体的な構造と操作のサポートを提供します。これには、安定性と安全性を確保するための取り付けブラケットと補強材が含まれる場合があります。

スケッチ



主な技術



LDA形単桁天井クレーンのメリット

費用対効果の高い-

LDA タイプ クレーンは、主に支持に単一のガーダーを使用し、材料費と製造コストを削減できるため、ダブル ガーダー クレーンよりも手頃な価格です。

コンパクトなデザイン

単桁設計のため、コンパクトかつ軽量です。これは、頭上のスペースが限られている環境や、クレーンの設置をできるだけ目立たないようにする必要がある環境で特に役立ちます。

取り付けが簡単

LDA クレーンは構造が単純であるため、比較的簡単かつ迅速に設置できます。これは、セットアップ時間と設置コストの両方の点で有利です。

効率的な運用

クレーンはスムーズかつ正確に操作できるように設計されており、ワークフローの効率が向上します。電動ホイストやリモコンなどの機能により、最小限の労力で操作できます。

メンテナンスコストの削減

LDA クレーンはダブル ガーダー クレーンよりもコンポーネントが少ないため、複雑な故障の可能性が低く、メンテナンス コストとダウンタイムを削減できます。

柔軟性と多用途性

クレーンはさまざまな吊り上げ能力 (通常は最大 10 トン) に合わせてカスタマイズできるため、さまざまな用途に多用途に使用できます。業界の特定のニーズに応じて、さまざまなタイプのホイストを装備することもできます。

省スペース-

クレーンは通常、頭上のレールまたは梁の上で動作するため、地上スペースをあまり占有せず、床スペースが限られている環境に最適です。

エネルギー効率

LDA クレーンにはエネルギー効率の高いモーターとシステムが搭載されていることが多く、{0}これによりエネルギー消費量が削減され、運用コストが削減されます。

安全機能

クレーンには、事故を防止し安全な作業を確保するために、過負荷リミッター、非常停止ボタン、リミットスイッチなどの安全システムを装備することができます。



LDA形単桁天井クレーンの用途

ワークショップと小規模製造工場

中小規模の作業場では、これらのクレーンは原材料、部品、完成品を施設内で持ち上げて移動するためによく使用されます。{0}

倉庫および保管施設

LDA クレーンは、重量物や荷物を持ち上げて輸送する必要がある倉庫に最適です。狭いスペースで動作し、軽い荷物を処理できるため、マテリアルハンドリングや保管作業に役立ちます。

組立ライン

軽工業および組立ラインでは、LDA クレーンは部品や機械の移動に使用されます。軽量設計なので、小さなコンポーネントやアイテムを合理的かつ効率的に持ち上げるのに適しています。

積み込みと積み下ろし

これらのクレーンは、特に積載量が 10 トンを超えない環境で、トラックやコンテナに商品を積み下ろしたりするためにもよく使用されます。

建設現場（軽作業）

小規模な建設プロジェクトや、限られたエリアで材料を持ち上げる場合、LDA クレーンを使用して工具、機器、または軽量材料を移動できます。

保守・修理設備

重機やエンジンを持ち上げて整備する必要がある機器のメンテナンスや作業場では、LDA クレーンがシンプルで効率的なソリューションを提供します。

鉄鋼業（軽荷重）

大型クレーンは大型の鉄鋼部品を持ち上げるのによく使用されますが、LDA クレーンは小型の鉄鋼製品を扱ったり、工場内で材料を移動したりするのに最適です。

造船所 (軽貨物)

小規模な造船や修理作業では、LDA クレーンを使用して小型の船舶の部品や資材を造船所内で移動できます。-

研究所および試験施設

精密な機器や材料を移動する必要がある研究室は、LDA クレーンの正確で制御された操作の恩恵を受けることができ、安全かつ正確な取り扱いが保証されます。

物流センターおよび梱包センター

LDA クレーンは、商品を迅速かつ安全に移動する必要がある物流センターでよく使用されます。効率的な操作と簡単な制御システムにより、輸送中の商品の管理に最適です。



の製造工程のLDA型単桁天井クレーン設計と材料の選択から製造、組み立て、テスト、最終検査までのいくつかの段階が必要です。製造プロセスの主要なステップの概要は次のとおりです。

1. 設計とエンジニアリング

初期設計:

クレーンの設計は、積載荷重（LDA型で通常10トンまで）、スパン（レール間の距離）、揚程、走行速度などのお客様のご要望に基づいて行われます。

エンジニアが細部まで作り込む青写真そして3Dモデル単一ガーダー、ホイスト、トロリー、エンドトラック、電気システムを含むクレーンの構成。

構造解析:

クレーンが予想される荷重を安全に処理できることを確認するために、構造解析が行われます。これには、ガーダー、ホイスト、その他の重要なコンポーネントのストレステストが含まれます。

カスタマイズ:

クレーンは、使用目的に応じて、追加の安全システム、アップグレードされたモーター、リモコンなどの特定の機能を使用してカスタマイズできます。

2. 材料の選択

鋼の選択:

高品質-鋼鉄クレーンのコンポーネントには強度と耐久性を確保するために選ばれています。例えば：

の主桁通常、高張力鋼-または鋼製 I ビームで作られています。-

のホイストとトロリー過酷な使用に耐えられるよう、硬化鋼または合金で作られています。

その他の素材:

電気部品 (モーター、コントロール パネル、リミット スイッチなど) は、業界標準を満たす信頼できるサプライヤーから調達されています。

ホイールと車軸は硬化鋼で作られており、重量に耐え、レールに沿ってスムーズに動きます。

3. 製造と製造

鋼の切断と成形:

鋼製コンポーネントは、次の方法を使用して切断、曲げ、成形されます。CNCマシン, プラズマカッター、 そしてレーザー切断技術精度と精度を確保するため。

の主桁そしてエンドトラック詳細な設計仕様に基づいて製作されます。

溶接:

のようなコンポーネント桁そしてサポートブラケット熟練した溶接工によって溶接されます。溶接プロセスは、クレーンの構造的完全性を確保するために非常に重要です。

溶接は安全基準に準拠して行われ、溶接中に鋼材の反りや変形が生じないよう細心の注意を払って行われます。

4. コンポーネントの組み立て

主桁組立:

製作した桁を組み立てるのは、サポートブレースそしてエンドブラケット.

これは多くの場合、専用の組立ラインまたはワークステーション.

トロリーとホイストのアセンブリ:

のトロリー（ホイストを搭載する）が桁に取り付けられています。

のホイスト機構（モーター、ドラム、ロープ、フック）をトロリーに設置・接続し、垂直昇降が可能です。

エンドトラック:

のエンドトラックホイール、車軸、駆動システム (電動の場合) を含めて組み立てられています。エンドトラックは、道路に沿って移動するように設計されています。滑走路の梁またはレール。

5. 電気および制御システムの設置

ホイストおよびトロリーモーター:

の電気モーターホイストとトロリーに動力を供給するものが設置されています。これらのモーターは電気システムと制御システムに接続されています。

コントロールパネル:

クレーンには、コントロールパネル、これには、ペンダントコントロールまたはワイヤレスリモコン操作用。

電気配線はクレーンのフレームを通って配線され、モーター、制御システム、リミットスイッチ、非常停止機構を接続します。

リミットスイッチと安全機能:

リミットスイッチ過剰な移動や損傷を防ぐために、桁の端に取り付けられています。{0}これらは安全にとって非常に重要です。

その他の安全機能としては、過負荷リミッターそして非常停止ボタン適切な箇所に設置されています。

6. 塗装と表面処理

表面処理:

すべてのスチールコンポーネントは洗浄され、塗料が適切に付着するように準備されています。これには通常、次のことが含まれますサンドブラストまたは研削錆、スケール、表面の不純物を除去します。

絵画:

A プライマー腐食を防ぐために塗布され、その後、複数回の塗装(通常はエポキシまたはポリウレタン) 摩耗や損傷に対する保護を強化します。

硬化:

塗装されたコンポーネントは、治す温度を制御して塗料を適切に付着させ、長期的な保護を提供します。{0}}

7. テストと品質管理

組立チェック:

クレーンが完全に組み立てられると、すべてのコンポーネントが正しく取り付けられ、位置合わせされていることを確認するための徹底的な検査が実行されます。

電気試験:

電気システムの機能がテストされています。これには、コントロール パネル、ホイスト、トロリー モーター、安全機能のチェックが含まれます。

負荷テスト:

クレーンは負荷テスト定格容量 (10 トンなど) を安全に処理できることを確認します。クレーンに徐々に荷重を加え、クレーンの性能を監視し、問題なくスムーズに動作することを確認します。

安全性試験:

クレーンの安全機能は次のとおりです。リミットスイッチ, 過負荷保護、 そして緊急停止、意図したとおりに機能することを確認するためにテストされています。

8. 梱包と発送

クレーンがすべてのテストと検査に合格すると、（必要に応じて）分解され、出荷のために慎重に梱包されます。

コンポーネントは輸送中の損傷を防ぐために梱包されています。これには、敏感な電気部品の保護カバーや、歪みを防ぐためのクレーンのフレームの補強などが含まれる場合があります。

9. お客様先での設置と最終検査

配送と組み立て:

クレーンは顧客の場所に配送され、そこで（必要に応じて）再組み立てされて設置されます。

最終検査:

最終検査は現場で実施され、クレーンが正しく安全に機能していることを確認します。{0}設置チームは、クレーンの適切な使用方法についてクレーンのオペレーターにトレーニングを提供する場合もあります。

顧客サイトでのテスト:

クレーンが顧客に引き渡される前に、負荷テストやシステムチェックを含む最終ラウンドのテストが実施され、すべてが動作することを確認します。

ワークショップビュー:

同社はインテリジェントな機器管理プラットフォームを導入し、ハンドリングロボットと溶接ロボットを310セット（セット）導入した。計画完了後、セット数は500セットを超え、設備のネットワーク化率は95％に達する予定です. 32溶接ラインはすでに稼働しており、50台設置予定で、製品ライン全体の自動化率は85％に達します。
