ジブクレーン

マストコンポーネント

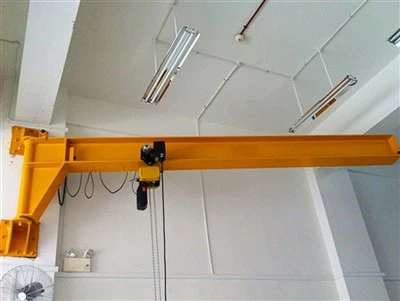

マストは、ジブ クレーンのコンポーネントが載っている垂直の梁です。 これらは、壁取り付け型、壁走行型、コラム取り付け型、および天井取り付け型を除く、ほとんどのジブ クレーンに搭載されています。 マストは高張力鋼でできており、建物の床や壁にしっかりと固定されます。 他のプロセスとの干渉を避けるのに十分な量のクリアランスを備えていますが、天井クレーンを追加したり、他の作業と調整したりするのに十分な高さを確保できます。

ジブクレーンブーム
ブームは、あらゆる種類のジブ クレーンの主要な重量を支える部分です。 マスト、壁、天井、または柱から伸びた、床に垂直な水平の梁です。 ブームには、荷物を持ち上げて移動するために使用されるホイストが含まれています。 ジブ クレーンの一部のバージョンでは、ブームはトロリーが荷物を輸送するときにそれに沿って移動するサポートです。

クレーンのホイスト
ホイストはブームに取り付けられ、ジブクレーンの吊り上げを行う機構です。 ホイストを定義する要素は、揚力媒体と動力源です。 クレーン システム用のホイストは無数にあり、それぞれのタイプが用途の要件に合わせて設計されています。 ホイストの種類には、チェーン、ワイヤロープ、レバーまたはラチェットなどがあります。 ホイストのもう 1 つの特徴は、手動、電気、空気圧などの動力源です。

チェーンホイスト
チェーンホイストは金属チェーンを吊り上げ媒体として使用し、チェーンはスプロケットを通して引っ張られ、保管コンテナに入れられます。 さまざまな種類のホイストの中で、チェーン ホイストは、低コストでメンテナンスの手間がかからないため、最も人気があります。 手動、電気、または空気圧で動力を供給できます。 チェーンホイストの欠点は容量が低いことであり、そのため軽量用途に使用が制限されます。

クレーン台車
トロリーは、ホイストをブームの上面または下面に沿って水平に移動させるための電動式の方法です。 トロリーはワイヤーロープやフックを取り付けたチェーンブロックを運ぶことができます。 これらはブームの全長を動かすように設計されており、ホイストが荷物を持ち上げる間は動かないように保持されます。 トロリーのケーブル電源の構成は、電源ケーブルを保持し、トロリーの経路をたどる一連のトロリーのようなローラーまたはホルダーであるフェストゥーン システムによって完了します。

フェストゥーンシステム
フェストゥーン システムは、ケーブルと電力をブームとともにトロリーに送ります。 電源ケーブルの安全性と制御を提供するフェストゥーン システムには、さまざまなタイプがあります。 フェストゥーン システムは、AC トラック、スクエア レール、またはジブ クレーンで最も一般的な I ビーム上で走行できます。 ケーブルを摩耗から保護し、ジブ クレーンのコンポーネントに直接接触します。 フェストゥーン システムは、主に長いブームを備えたジブ クレーンや頑丈なトロリーに使用されます。

ジブクレーン用動力
ジブ クレーンの動力には電気式または空気圧式があり、マストの上部に空気線または電力線があり、ホイストやトロリー、ブームの回転に電力を供給します。 押しボタン制御は、クレーンの動作、トロリーを使用したホイストの位置決め、およびホイストの昇降動作に動力を供給するために使用されます。

回転停止
回転停止装置は、クレーンが他の装置や物体に衝突する前に回転を停止させる安全装置です。 これらは、ジブ クレーンが壁または柱の近くに配置されている場合に必要です。 ジブ クレーン ストップは、ジブ クレーンのマストに永久的に溶接され、動きを制限します。 永久的な回転停止とは別に、機器が近くにあるときにクレーンの動きを制限するように構成できる調整可能な停止があります。
