コンテナヤード用 40 ～ 65 トンのホイール付きガントリー クレーン: スタッキング効率を最大化する移動式 RTG
導入
港湾運営におけるゴムタイヤ式ガントリー (RTG) クレーンとは何ですか?{0}

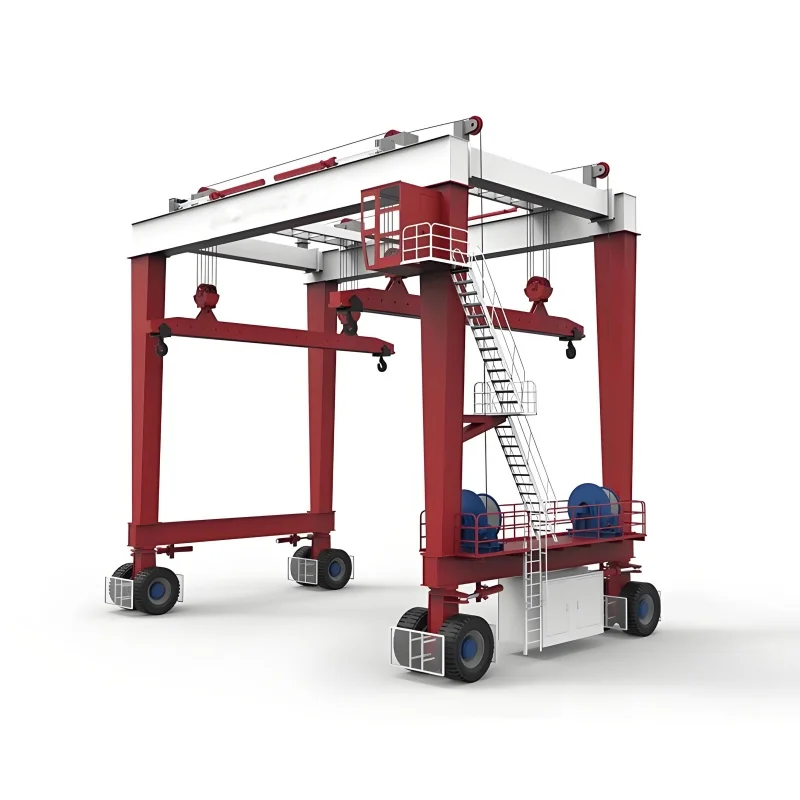

ゴムタイヤ式ガントリー クレーン（RTG）は、港や内陸のコンテナ ヤードで最も一般的に使用されているコンテナ取り扱い機械の 1 つです。{0}}レールに取り付けられたガントリーとは異なり、これらのクレーンは移動可能です。-ゴム タイヤで走行するため、固定トラックなしでコンテナ スタック間を柔軟に移動できます。
RTG は、コンテナの複数の行にまたがるように構築されます。標準的な輸送用コンテナをヤード内のトラックやその他のスタックから取り出して配置できるため、コンテナの効率的な移動とスペース管理に不可欠です。
移動式 RTG クレーンが日常の港湾業務で実用的になる理由は次のとおりです。
20 フィート、40 フィート、45 フィートのコンテナなど、幅広いサイズのコンテナに対応できます。
鉄道などの固定インフラの必要性が軽減されます。
RTG は限られたターミナル レイアウト内で動作し、狭い通路を作業ゾーンに変えます。
最大 5 段または 6 段までのコンテナの積み重ねをサポートし、垂直方向のスペースを最適化します。
簡単に言えば、数千のコンテナを管理していてスペースが限られている場合、RTG を使用するとそのスペースがさらに広がります。
40 ～ 65 トンの容量範囲が重要な理由
世界的な輸送量が増加し続けるにつれて、各コンテナの重量と密度も増加します。今日の港は、もはや標準的なコンテナだけを扱っているわけではありません。彼らはリーファー コンテナ、ツイン リフト、重タンク コンテナ、積み替え需要を管理しています。これらすべてにより、リフト 1 台あたりの平均重量が増加します。{2}}
そこで登場するのが、40～65トンの車輪付きガントリークレーンです。
これらの大容量 RTG は、より重いリフトや多忙なサイクルに対応できるように設計されています。{0}ヤードにツイン リフト (20 フィート コンテナを一度に 2 つ) が頻繁に設置されている場合、50+ トン クレーンは必須ではなくなります-。
最新のコンテナヤードでより高い生産能力が重要な理由:
二重取り扱いを避ける: 重いコンテナを他の人に届けるために移す代わりに、より容量の大きい RTG を使用して直接持ち上げて積み重ねることができます。{0}
将来のフリートの増加に対応: コンテナの重量とトラフィックは減少しません。より大きな荷物を計画することで、後でクレーンを早期にアップグレードする必要がなくなりました。
タンデム リフトの要件をサポート: 一部の港では効率を高めるためにツイン リフト スプレッダーを採用しており、容量 50 トンを超えるクレーンが必要です。{0}
ターミナルの回復力の強化: クレーンが 1 回の動作でより多くの作業を実行できると、時間が節約され、ヤード内の交通渋滞が軽減されます。
明日のことを考えながら今日の計画を立てている場合は、40 ～ 65 トンの範囲がカバー力とクッション性の両方を提供します。
このガイドが役立つこと
このガイドは、40 ～ 65 トンの容量クラスのモバイル RTG のオプションを検討している港湾運営者、コンテナ ターミナル管理者、調達チームを対象に書かれています。
クレーンのサプライヤーは数多くあり、仕様が膨大になる可能性があることは承知しています。ただし、購入の決定は容量のみに基づいて行うべきではありません。
このコンテンツでは以下について説明します。
40 ～ 65 トンの車輪付きガントリー クレーンで重要な機能は何ですか
積み上げ高さ、ヤードレイアウト、コンテナ容積がクレーンの選択に与える影響
ディーゼル、ハイブリッド、電気など、さまざまな駆動システムの長所と短所{0}}
予算、メンテナンス能力、長期目標に基づいた実用的な選択のヒント-
大容量モバイル RTG を効果的に使用した、混雑した端末からの実際の使用例-
最終的には、どのクレーンが自分の庭に適しているか、サプライヤーに何を依頼すべきか、どのような長期的なパフォーマンスが期待できるかが明確になるでしょう。{0}}
40～65トンホイールガントリークレーンの主な特長
標準コンテナ サイズとツイン リフト操作の処理-
40 ～ 65 トンの範囲の設備の整った RTG クレーンは、最も一般的なコンテナ サイズである 20 フィート、40 フィート、45 フィートを簡単に取り扱うことができます。{0}これらは世界のコンテナ輸送の根幹であり、毎日ターミナル内を移動する標準的なユニットです。
しかし、特に混雑したヤードでは、一度に 1 つのコンテナを処理するだけでは十分ではありません。そこでツインリフトやタンデムリフトの出番です。これにより、クレーンで 20 フィートのコンテナを 2 つ並べて持ち上げたり、40 フィートや 45 フィートの重いコンテナをより良いバランスとスピードで持ち上げたりすることができます。
コンテナの取り扱いに関して注意すべきこと:
20 フィート、40 フィート、45 フィート ISO コンテナの吊り上げ能力
20 フィートのコンテナを 2 つ同時に取り扱うツインリフト スプレッダー-
非対称重量を処理するための荷重安定機能
混合コンテナサイズに合わせた正確なスプレッダー調整
つまり、クレーンの用途が多ければ多いほど、庭のボトルネックになることは少なくなります。
ヤード運営における機動性と柔軟性
ゴムタイヤ式ガントリー クレーン（RTG）には、移動可能なレール-搭載クレーン-に比べて大きな利点があります。{0}固定レールは必要ないため、線路を再構築したり軌道を設置したりすることなく、ヤードのレイアウトを変更できます。
この機動性は、ターミナルが拡大したり、複数のコンテナ ブロックを管理したりする場合に効果を発揮します。 RTG は、あるスタッキング領域から別のスタッキング領域に単純に駆動できますが、これはレールバウンド モデルでは選択できません。-。
多くの場合、モバイル RTG がより良い選択となる理由:
固定レールや土木工事が不要
庭のある部分から別の部分への素早い移動
ヤードの拡張または再編時の作業を簡素化します。
グラウンドレイアウトが不均一な港に最適-
港でトラフィック パターンの変化や季節変動が見られる場合、固定システムよりもモバイル RTG の方が適応しやすいです。
スパン幅とスタッキング高さのオプション
クレーンのスパンと高さによって、クレーンがまたがることができるコンテナの数と、それらを積み上げることができる高さが決まります。ほとんどの 40 ～ 65 トンの RTG クレーンは、5 ～ 7 列のコンテナ (およびトラック レーン) にまたがることができます。これは、効率的に積み重ねることができると同時に、操作のためのスペースを確保するのに十分な幅です。
スタッキングに関しては、これらの RTG は通常、最大 1 オーバー 5 または 1 オーバー 6 を処理します。つまり、1 つのコンテナを他の 5 つまたは 6 つのコンテナの上に配置できます。地上のスペースが狭い場合には、これは大きな助けになります。
考慮すべき重要なスタッキングとレイアウトの仕様:
スパン幅: 通常、コンテナ列 5 ～ 7 列とトラック レーンをカバーします
スタッキング高さ: 最適な密度を得るには、通常は 1 対 5 または 1 対 6
隙間の高さ: ハイキューブコンテナを収容できる必要があります-
トラックの通路: クレーンの下のスペースは効率的な出入りを可能にする必要があります
多くの場合、効率的な垂直積みが、より多くの土地を必要とせずにヤードの容量を増やす最速の方法です。
駆動システム: ディーゼル、ハイブリッド、または完全電気
選択する駆動システムは、日々の運用コストから環境コンプライアンスに至るまで、あらゆることに影響します。従来の RTG はディーゼルで動作しますが、新しいモデルには、燃料コストと排出ガスの削減に役立つハイブリッド システムまたは完全電気オプションが含まれています。
ハイブリッドは、小型のエンジンとエネルギー貯蔵システムを組み合わせて使用し、多くの場合、燃料使用量を 30 ～ 50% 削減します。全電気式 RTG はインフラストラクチャを必要としますが、局所的な排出物を発生させず、長期的にはコスト効率が高くなります。{3}}
RTG ドライブ システム オプションには次のものがあります。
ディーゼル-動力: 電気インフラのない遠隔地や小規模な庭に適しています
ハイブリッド システム: ディーゼルとバッテリーを組み合わせて燃料効率を向上させます。
電気 RTG: 陸上電力または持続可能性が要求される港に最適
ケーブル リールまたはバスバー システム: 長期計画を伴う半固定ヤードのセットアップに一般的-{1}}
ヒント: ハイブリッドまたは電気 RTG は、国によってはグリーン ポート インセンティブまたは排出権の対象となる場合があります。
自動化および制御機能
新しい RTG には、昇降以上の機能を備えた制御システムが装備されています。自動化、遠隔監視、統合されたヤード制御により、オペレーターはストレスを軽減し、より安全に、より多くの作業を行うことができます。
たとえば、揺れ防止テクノロジーは、移動中の負荷を安定させるのに役立ちます。{0}遠隔制御により、オペレーターは船内に留まることなく、中央のキャビンからクレーンを管理できるようになります。ヤード管理ソフトウェアとの統合により、コンテナの移動を自動的に割り当て、クレーンの生産性を追跡することができます。
スマートな制御機能は次のとおりです。
遠隔操作：オペレータの疲労を軽減し、視認性を向上させます。
揺れ防止システム: リフト中の揺れを防ぎ、より迅速な位置決めを実現します。
自動-位置決め: ターゲットのコンテナまたはトラックの上にクレーンを自動的に位置合わせします
TOS の統合: ヤード ソフトウェアと同期して、ジョブの割り当てとコンテナの追跡を行います。
安全センサーと警報器: 人、トラック、コンテナとの衝突防止に役立ちます。
これらの機能は作業を容易にするだけではなく、{0}磨耗を減らし、間違いを減らし、安全性を向上させます
港湾およびターミナル運営者にとってのメリット
ヤード利用率の最大化
コンテナヤードはますます逼迫しています。土地は高価であり、拡張が常に可能であるとは限りません。したがって、利用可能なスペースをより効率的に使用することが唯一の現実的な選択肢になります。ここで、40 ～ 65 トンの車輪付きガントリー クレーンが活躍します。
より高いスタッキング機能（-1 over 5 や 1 over 6 など）-を使用すると、同じ設置面積内により多くの TEU（20 フィート相当ユニット）を保管できます。これらのクレーンを使用すると、コンテナを水平に広げるのではなく、垂直に成長させることができます。
モバイル RTG によるスペースの有効活用の利点:
1平方メートルあたりより多くのコンテナを積み重ねる
トラックレーンと追加作業のためのスペースを解放します
庭を拡張せずに季節的な急増に対処する
コンテナブロックを狭い間隔で整理しても、効率的に運用できます
簡単に言うと、同じ土地面積からより多くのスループットが得られるため、庭の 1 平方メートルあたりの ROI が向上します。
コンテナのターンアラウンドの迅速化
コンテナターミナルではスピードが重要です。トラックが列に並んで待機していること、クレーンがゆっくりと動いていること、積み上げ計画がずれていることはすべて、損失のかかる遅延につながります。高い吊り上げ能力を備えた最新の移動式 RTG は、荷降ろしから積み上げ、トラックへの積み込みまでのプロセス全体のスピードアップに役立ちます。-
これらのクレーンは、連続運転とより速いサイクルタイムを実現するように設計されています。ツイン リフトのハンドリングと自動位置決め機能も、安全性や精度を犠牲にすることなく、1 時間あたりにより多くのコンテナを移動するのに役立ちます。
大容量 RTG がコンテナの高速移動にどのように役立つか:{0}
コンテナの取り扱いを迅速化することでトラックの所要時間を短縮します
スタッキングと取り出しのサイクルタイムを短縮
複数のクレーンが単一のヤードブロックで同時に作業できるようにする
入ってくる荷物をより効率的に取り除くことで、岸壁とヤードの間の流れを改善します
待ち時間が減るということは、貨物の移動にかかる時間が増えることを意味します。-これにより、業務がスムーズに行われます。
メンテナンスと運用のダウンタイムを削減
古いクレーン システムでは、機械的な問題が頻繁に発生し、ダウンタイムが長くなります。しかし、最新の 40 ～ 65 トンの RTG は、スマートな設計を念頭に置いて構築されています。これらの機械は保守が容易で、機械的な複雑さが少なく、多くの場合、-自己診断システムが組み込まれています-。
これは、問題が早期に検出され、場合によっては障害が発生する前に検出できることを意味します。{0}メンテナンス チームは、予期しない故障に対応するのではなく、事前に計画を立てることができます。
最新の RTG の主なメンテナンス上の利点:
モジュラーコンポーネントにより修理が迅速かつ簡単になります
組み込まれた診断機能によりトラブルシューティングの時間を短縮します。{0}
電気システムおよびハイブリッド システムの可動部品が少なくなり、摩耗箇所が=少なくなります
デジタル監視システムはパフォーマンスを追跡し、オペレーターに警告します
ダウンタイムを減らすだけではなく、{0}可能な限りダウンタイムを完全に回避することが重要です。
エネルギー使用量と環境影響の削減
持続可能性はボーナスではなく要件になりつつあります。世界中の港湾とターミナルは、排出量の削減とエネルギー効率の向上を求められています. 40。ハイブリッドまたは電気駆動装置を備えた 65 トンの車輪付きガントリー クレーンが進歩するための現実的な方法です。
ハイブリッド RTG はバッテリー ストレージとエネルギー回収システムを使用して、燃料消費量を 30% 以上削減します。{0}}全電気式 RTG は局所的な排出を完全に排除するため、環境に配慮した環境や都市部の港湾環境に最適です。-
最新の RTG が環境への影響を軽減する方法:
ハイブリッドまたは完全電気モデルでディーゼル燃料消費量を削減{0}}
回生ブレーキシステムはエネルギーを無駄にせずに蓄える
静かな動作により、近隣地域への騒音公害を軽減します
ターミナルが環境コンプライアンス目標とグリーンポート基準を満たせるよう支援します
正直に言うと、-燃料を節約することは収益にもつながります。クレーンの清掃は地球だけの問題ではありません。ビジネスにも適しています。
将来のトレンドとアップグレード
自律型RTGシステム
次世代の RTG クレーンは自律運転および半自律運転に急速に移行しており、車載オペレータの必要性が減り、継続的で予測可能なコンテナの移動が可能になります。{0}
主な進展
リモート操作キャビン: オペレーターは、リアルタイム ビデオとジョイスティック インターフェースを使用して中央制御室から複数の RTG を制御します。{0}}
半自律誘導: GPS、レーザー スキャナ、オンボード センサーにより、RTG は人的入力を最小限に抑えながら、自動的に駆動、位置合わせ、位置決めを行うことができます。
安全機能: 高度な衝突防止システム、{0}}自動減速、{1}}進路修正により、交通量の多いヤードでの安全性が向上します。
業界の例
北欧のスマート港では、RTG の移動の 80% が遠隔制御システムによって処理され、人件費が削減され、コンテナの積み上げ精度の一貫性が向上しています。
購入者にとっての意味
自律型 RTG に投資している港は、サイクル タイムの短縮、シフト効率の向上、特に 24 時間 365 ヤードの安全な運用を実現できます。{0}}ただし、これには、IT インフラストラクチャ、ワイヤレス カバレッジ、およびリモート ワークステーションのオペレータ トレーニングへの投資が必要です。
ターミナル オペレーティング システム (TOS) との統合
最新の RTG は、港のターミナル オペレーティング システムとシームレスに通信するように設計されており、{0}コンテナの受け取り、降ろし、ジョブのスケジュールをリアルタイムで調整できます。{{1}
TOS 統合の利点
ライブ ジョブの割り当て: RTG はコンテナ処理ジョブを TOS から直接受け取り、紙ベースのワークフローや手動の指示を排除します。{0}}
データ フィードバック: RTG は、正確な位置、動作ステータス、燃料消費量、メンテナンスの必要性を中央システムに報告します。
アイドル時間の削減: RTG の移動をヤードトラックの到着および船舶の積み込みスケジュールと同期させることにより、クレーンのアイドル時間が最小限に抑えられます。
購入者へのヒント
新しい RTG フリートを購入する場合は、費用のかかる設置後の統合作業を回避するために、{0}}特にハイブリッド クレーンや自律型クレーンの場合-、事前に TOS の互換性を確認してください。{2}}
電化および排出ガス規制
主要経済国全体で厳格化された排出規制と気候変動目標が実施されているため、RTG の購入者は、将来性のある運用を実現するために電気またはハイブリッド電気のオプションに注目することが増えています。{0}{1}
電動化のトレンド
全電動 RTG（E-RTG）: ケーブル リールまたはバスバー システムによって駆動されるこれらのクレーンは、現場での排出量がゼロであり、安定した電力網を備えた大容量端末に最適です。-
ハイブリッド RTG: ディーゼル エンジンとエネルギー貯蔵 (バッテリーまたはスーパーキャパシタ) を組み合わせて、燃料使用量を 30 ～ 50% 削減します。
陸上のインセンティブ: 多くの港は現在、クリーンな RTG テクノロジーに移行する際に政府の補助金や炭素クレジットを受けています。
例
アジアの主要な港では、12 台のディーゼル RTG を電気バスバー駆動ユニットに置き換えました。これにより、年間の CO₂ 排出量が 2,000 トン以上削減され、エネルギー コストが 35% 削減されました。{1}
購入者の検討事項
ISO 14001、IMO、または国家グリーン ポート基準を満たすことを目指す港にとって、低排出 RTG システムへの投資は{1}コンプライアンスのためだけでなく、持続可能な物流パートナーを誘致するためにも不可欠です。-
信頼できる RTG サプライヤーと提携する理由
40 ～ 65 トンの車輪付き RTG クレーンに適切なサプライヤーを選択することは、クレーン自体を選択するのと同じくらい重要です。信頼できるパートナーは、お客様の機器が長期的な成功に向けて調整、サポート、構築されることを保証します。-
ヤードのニーズに基づいたカスタマイズ
すべてのコンテナ ヤードには、レイアウトや処理量から地域の規制や電力インフラに至るまで、{0}}独自の特徴があります。
カスタマイズされた設計: クレーンのスパン、高さ、ホイールベース、エネルギー システムを現場のニーズに合わせて調整します。
運用上の互換性: RTG の機能をヤードの交通パターン、スタッキング ターゲット、コンテナ タイプ (20 フィート、40 フィート、45 フィート、ツイン リフト、タンデムなど) に適合させます。
将来の拡張性: 自動化または電動化のためのモジュール式アップグレードと技術対応設計を提供するサプライヤーを選択します。{0}
-アフターサービスとトレーニング
大容量の RTG が最適なパフォーマンスを発揮するには、継続的なテクニカル サポートと熟練したオペレーターが必要です。-
試運転サポート: オンサイトセットアップ、負荷テスト、オペレータートレーニング。
保守サービス: 定期点検、遠隔診断、緊急対応。
トレーニング プログラム: オペレーター、技術者、ヤード プランナー向け-初回セッションと更新セッションの両方。
信頼できるサプライヤーは、専門家のサポートとトレーニング インフラストラクチャを通じて、最小限のダウンタイムとより迅速な投資収益率を保証します。
世界的な基準と認定
実績のある認定 RTG メーカーと協力することで、購入者はパフォーマンス、安全性、コンプライアンスに対する自信を得ることができます。
CE、ISO、およびその他の国際規格: 品質、安全性、環境コンプライアンスを確保します。
成功したケーススタディ: 同様のヤードサイズまたはスループット条件で稼働している RTG を探します。
サードパーティによる検査とテスト: 出荷前に吊り上げ性能、構造強度、システムの信頼性を検証します。
結論
コンテナヤードに対する RTG の利点の概要
40 ～ 65 トンの移動式 RTG クレーンは、コンテナ ターミナルを提供します。
より高いスタッキング密度とより良いヤードスペース利用率
ターンアラウンドの高速化とポートの混雑の軽減
燃料効率の向上と排出ガスの削減（特にハイブリッド/電気モデルの場合）
自動化およびヤード管理システムとの互換性
ヤードのニーズと将来の成長を評価するよう奨励
投資する前に、港湾運営者は次のことを行う必要があります。
現在のTEU量と将来の拡張計画を分析する
自動化の準備とエネルギーインフラストラクチャを検討する
混合コンテナサイズとタンデムリフトの柔軟性を優先
適切に適合した RTG ソリューションは、{0}長期的な運用コストの節約、よりスムーズな物流、拡張性につながります。{1}
大容量 RTG クレーンでコンテナ ヤードをアップグレードする準備はできていますか?{0}運用ニーズ、ヤードのレイアウト、成長戦略に合わせたコンサルティングまたは見積もりをリクエストしてください。
