フルガントリークレーン: 構造、用途、購入ガイド

フル ガントリー クレーンは、地上レール上を走行する 2 本脚の構造物です。{0}これらは大きなスパンと高い吊り上げ能力に対応でき、造船所、港湾、製鉄所、橋梁建設プロジェクト、プレキャスト コンクリート ヤードなどの屋外および大規模な産業環境で使用されます。

この記事では、フルガントリークレーンの構造的特徴、タイプ分類、主要な技術パラメータ、主な応用産業、コンポーネントと動作原理を体系的に紹介し、選択と価格に影響を与える中心的要因を分析します。

フルガントリークレーンとは何ですか？

フル ガントリー クレーンは、ブリッジと 2 つの地上走行アウトリガーで構成される自立型の吊り上げ装置です。{0}}工場の建物構造から独立しており、大規模なスパンでの屋外作業に適しています。-標準の吊り上げ能力は 10 ～ 200 トンですが、特定の要件に合わせてより大きなトン数もカスタマイズできます。ワークショップ クレーンと比較して、フル ガントリー クレーンは広い範囲をカバーし、安定性が高く、重負荷の連続運転に適しています。-

フルガントリークレーンの種類

フル ガントリー クレーンは、吊り上げ能力、構造形式、用途シナリオに応じて、いくつかのタイプに分類できます。{0}さまざまな構造設計には、耐荷重能力、スパン、コスト管理、適用可能な環境の点で独自の利点があります。{2}}以下に、一般的なタイプのフル ガントリー クレーンをいくつか示します。-

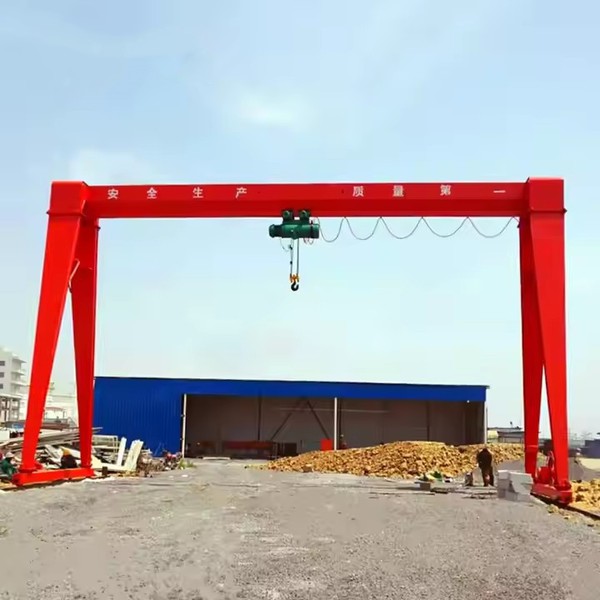

シングルガーダーガントリークレーン

シングル ガーダー ガントリー クレーンは、軽負荷から中負荷のマテリアル ハンドリングに使用されます。-シンプルな構造、低コスト、設置とメンテナンスが容易なことが特徴で、作業場や中小規模の現場でよく使用されています。-

吊り上げ能力：5～50トン

スパン: 10 ～ 30 メートル

揚程: 6 ～ 18 メートル

労働者階級: A3 ～ A5

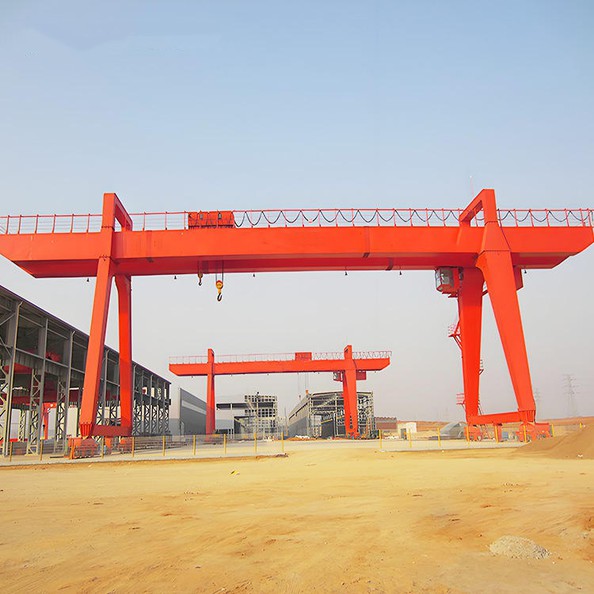

ダブルガーダーガントリークレーン

ダブル ガーダー ガントリー クレーンは高い耐荷重能力を備え、大きなスパンや重い荷重に適しており、安定して動作します。{0}これらは造船所、製鉄所、大規模な建設プロジェクトで広く使用されています。-

吊り上げ能力：50～200トン

スパン: 18 ～ 40 メートル

揚程：10～30メートル

労働者階級: A5 ～ A7

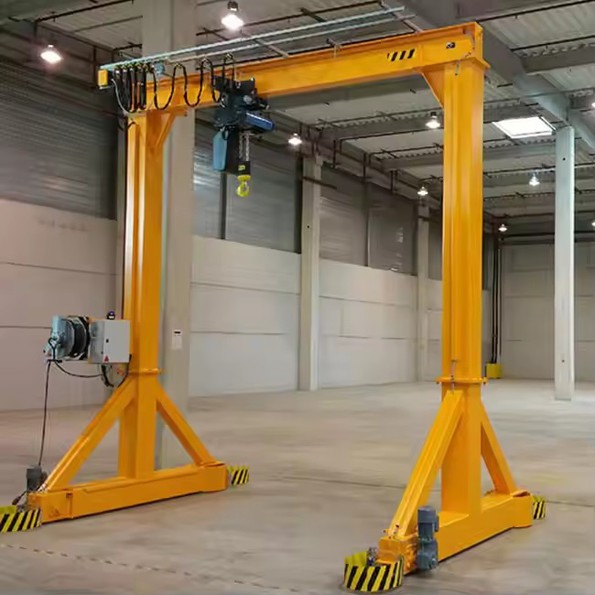

ポータブルガントリークレーン

ポータブルガントリークレーンは軽量で可動性があり、取り外し可能なため、機器の設置、メンテナンス、一時的な吊り上げ作業に適しています。

吊り上げ能力：0.5～10トン

スパン: 3 ～ 10 メートル

上昇高さ: 3 ～ 6 メートル

牽引方法: キャスター-マウントまたはレール-マウント

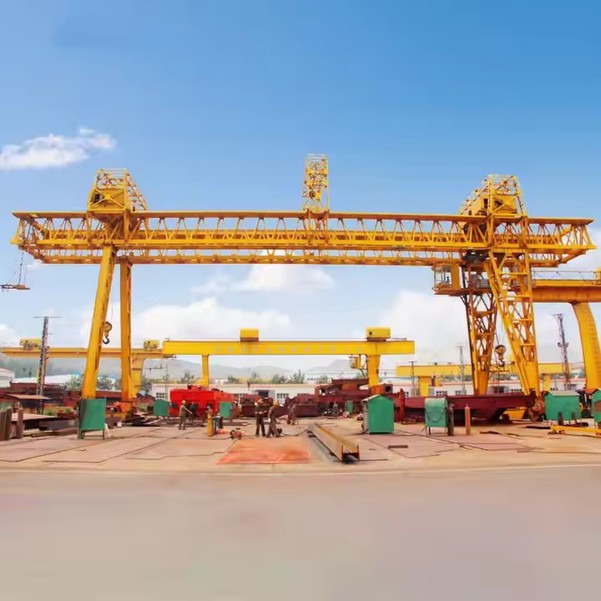

トラスガントリークレーン

トラスガントリークレーンはトラス梁構造を採用しており、軽量で耐風性に優れているため、屋外作業や橋梁工事現場などに適しています。

吊り上げ能力：10～100トン

スパン: 20 ～ 50 メートル

揚程: 8 ～ 25 メートル

適切な環境: 屋外の強風エリア-

フルガントリークレーンのコンポーネント

完成したガントリー クレーンは、クレーンが重量物を持ち上げて輸送できるようにするために連携して動作する複数のコンポーネントで構成されています。これらのコンポーネントには次のものが含まれます。

メインビーム：主荷重を支え、昇降トロリーを支えます。

アウトリガー: メインビームを接地レールに接続し、全体の安定性を確保します。

昇降機構：荷を昇降させるための電動ホイストまたはウインチシステムが含まれています。

トロリー走行機構：メインビームに沿ってフックを横方向に移動させます。

ガントリー走行機構: 機械全体を接地レールに沿って縦方向に駆動します。

電気制御システム: 巻上、走行、安全保護装置を制御します。

フルガントリークレーンはどのように動作するのでしょうか?

フルガントリー クレーンは、吊り上げ機構により重量物の垂直昇降を実現します。{0}トロリーはメインビームに沿って横方向に移動し、メイントロリーは地上線路に沿って縦方向に走行します。これら 3 つの動作が連携して、作業エリア内での重量物の持ち上げ、移送、および正確な位置決めを可能にします。

考慮すべき主な仕様

フル ガントリー クレーンを選択するときは、次の重要なパラメータに細心の注意を払ってください。

吊り上げ能力 (10 ～ 500 トン): 過負荷や過大なモデルの選択を避けるために、実際の吊り上げ要件に基づいて定格荷重を決定します。

スパン: 運用カバレッジエリアを決定し、サイトの寸法と線路レイアウトと組み合わせて設計する必要があります。

吊り上げ高さ: 吊り上げられるオブジェクトの高さとスタッキング要件に基づいて決定されます。

ワーキング クラス: 使用頻度と負荷強度を反映します (通常は A3 ～ A7)。

屋外保護評価: 屋外の動作環境に適した、防風性、防雨性、耐腐食性の設計が含まれています。{0}}

フルガントリークレーンの主な用途

ガントリー クレーンは、主に次のような大規模な屋外作業現場で使用されます。{0}

造船所: 船のセクションの吊り上げと組み立てに使用されます。

港湾ターミナル：重機や大型部品の取り扱いに使用されます。

製鉄所：鋼構造物、鋼板、重量物の搬送に使用されます。

橋の建設: 橋梁の吊り上げと現場での設置に使用されます。{0}

プレキャスト部品ヤード：コンクリート部​​品の製造および保管・移送に使用されます。

高耐久フルガントリークレーンのメリット

大規模な産業プロジェクトにおけるフル ガントリー クレーンの利点:{0}

高い安定性: ダブルレッグ構造により、強力な耐荷重能力とスムーズな操作を実現します。{0}

大きなスパン：大きなスパン設計により、より広い作業領域をカバーします。

屋外での使用に最適: 防風性、防雨性、耐腐食性の設計が施されており、屋外環境に適しています。-

カスタマイズ可能: トン数、スパン、作業条件の要件に応じて特別に設計できます。

フルガントリークレーンの価格はいくらですか?

フルガントリー クレーンの価格はさまざまな要因に影響されるため、標準化された価格を設定することは不可能です。{0}

主な影響要因には次のものがあります。

吊り上げ能力とスパン

揚程と労働者階級

構造形式（単桁または二重桁）

屋外保護と耐風性の要件

電気構成とインテリジェント制御システム

輸送、設置、設置場所の条件

信頼できるフルガントリークレーンメーカーを選ぶには？

信頼できるガントリー クレーン メーカーを選択するときは、次の点に細心の注意を払ってください。

認証: メーカーは ISO や CE などの関連認証を取得していますか?彼らの製品は業界基準を満たしていますか?

プロジェクトの経験: メーカーは、造船所、製鉄所、橋梁などの大規模プロジェクトの経験がありますか?{0}

テクニカル サポート機能: メーカーは設計、選択、非標準カスタマイズ、オンサイト技術サービスを備えていますか?{0}{1}

グローバルな配送能力: メーカーは輸出経験があり、輸送、設置指導、アフター サポートを提供できますか?{0}}

当社の完全なガントリー クレーン ソリューションを選択する理由

フルガントリークレーンのサプライヤーを選択する際には、製品仕様に焦点を当てることに加えて、全体的なソリューション能力を考慮することがさらに重要です。以下は、当社のフル ガントリー クレーン ソリューションの主な利点です。

カスタマイズ機能: 当社は吊り上げ能力、スパン、動作環境、作業条件に基づいてカスタマイズされた設計を提供し、シングル{0}}ビーム、ダブル-ビーム、および非標準の構造ソリューションを提供します。{2}

海外プロジェクトの経験: 複数の国や地域にサービスを提供しており、港、造船所、大規模な工業用地にプロジェクトを提供した経験があります。-

安定した納期: 当社の包括的な生産システムと品質管理プロセスにより、予定通りの納期が保証されます。{0}

テクニカル サポート: ソリューション設計、設置ガイダンス、試運転トレーニング、アフターサービス サポートを提供します。{0}

結論

フルスパン ガントリー クレーンは、大きなスパン、重荷重、屋外の操作環境に適しており、造船所、港湾、製鉄所、橋の建設などで使用されています。

選定プロセスでは、吊り上げ能力、スパン、作業クラス、使用環境を総合的に考慮する必要があります。カスタマイズされたソリューションを入手するには、関連する認証とプロジェクトの経験を持つメーカーを選択してください。

カスタマイズされたフルガントリークレーンソリューションについては、お問い合わせください。
