12メートルの鉄骨梁を安全かつ効率的に扱い、持ち上げる方法
最も重要なポイント
12-メートルの鉄骨梁を安全に吊り上げるには、適切な吊り上げポイントの設計、適切なクレーンの選択、適切な艤装方法が必要です。事故や変形の問題のほとんどは、スリングの位置が間違っていたり、梁の柔軟性を過小評価したりすることが原因で発生します。
12 メートルの鉄骨梁は、長さ、たわみ、揺れのリスクにより、短い荷重とは異なる動作をします。
長い鉄骨梁の場合、一点吊り上げは危険です-
スプレッダービームまたはデュアルリフティングポイントが不可欠です
クレーンの耐荷重には、ビーム重量 + リギング重量 + 安全マージンを含める必要があります
重い梁や柔軟な梁の場合は、タンデムクレーン吊り上げを推奨します
正しい計画により、ビームの曲がり、コーティングの損傷、職場での事故を防止します
なぜ12メートルの鉄骨梁は扱いにくいのか
12-メートルの鉄骨梁の取り扱いは、鉄鋼製造工場、倉庫、造船所、建設現場では一般的な作業です。鉄骨梁の吊り上げは、一見、クレーンで持ち上げ、移動させ、降ろすという簡単な作業に見えます。しかし実際には、これらの長いビームには特有の課題があります。
長さが主な要素です。 12 メートルのビームは、それより短いセクションとは異なる動作をします。クレーンの吊り上げ能力が十分であっても、正しく吊り上げられないとビームが曲がったり、揺れたり、ねじれたりする可能性があります。不適切な取り扱いをすると、ビームが損傷したり、動作が遅くなったり、重大な安全上のリスクを引き起こす可能性があります。
不適切な持ち上げによる典型的な問題
12- メートルの梁を間違って持ち上げると、一般的にいくつかの問題が発生します。これらは、現場で毎日発生する実際的な現実の問題です。
不均一な荷重分布によるビームの曲がりや永久変形
巻上げ中、特に始動、停止、旋回時の制御不能な揺れ
吊り上げポイントでの応力集中が高く、局所的に鋼材に損傷を与える可能性があります
オペレーター、リガー、および近くの機器に対する安全上のリスク
中央に小さな曲がりがあるだけでも、ビームを精密な製造や組み立てに使用できなくなる可能性があります。これは、手戻り、無駄、時間の損失につながります。-あらゆるプロジェクトが避けたい問題です。
ビームの長さと柔軟性がリフティングに与える影響
12 メートルのビームは、硬い物体ではなく柔軟な構造のように機能するのに十分な長さです。この柔軟性により、持ち上げ中に力がどのように作用するかが変わります。
持ち上げポイントが端に近すぎると、ビームが中央でたわむ傾向があります
単一のフックを持ち上げると、曲げ応力が増加し、ビームが永久に変形する可能性があります。-
クレーンの小さな動きにより、ビーム端に大きな揺れが生じる可能性があります
短いビームに適した吊り上げ計画が長いビームでは失敗することが多いのはこのためです。この方法では、総重量だけでなく、ビームの長さ、重量、柔軟性も考慮する必要があります。
クレーンの購入者とオペレーターにとってこれらの課題が重要である理由
これらの課題を理解することで、バイヤー、エンジニア、現場管理者は、「12 メートルの鉄骨梁に本当に必要な吊り上げシステムは何ですか?」という重要な質問に答えることができます。
スプレッダービームがしばしば不可欠である理由を説明する
1 台の天井クレーンでは不十分な場合を示します
リフティングポイントを適切に配置することの重要性を強調します
これらの要因を早期に考慮することで、持ち上げが安全で、制御され、予測可能であることが保証され、人員と資材の両方が保護されます。
12 メートルの鉄骨梁を持ち上げる前に評価すべき重要な要素
12 メートルの鉄骨梁を持ち上げる前に、慎重な計画が不可欠です。ビームをいかに安全かつ効率的に移動できるかには、いくつかの要因が影響します。これらの要因を早期に考慮することで、事故、ビームの変形、運用遅延を防ぐことができます。
鉄骨梁仕様
最初のステップは、ビーム自体を理解することです。 12- メートルの梁がすべて同じというわけではなく、重さ、形状、材質がすべて異なります。
長さ: 12メートル
ビームあたりの重量: タイプによって異なります (H- ビーム、I- ビーム、またはボックス ビーム)
鋼のグレードと断面サイズ: 強度、剛性、吊り上げ要件に影響します。-
昇降環境
吊り上げ作業の環境によって、どのような種類のクレーン、索具、安全対策が必要かが決まります。
屋内作業場と屋外庭: 屋内リフトの頭上空間は限られている一方、屋外リフトは風や平坦でない地面に面している可能性があります。
利用可能なクレーンのスパンとフックの高さ: クレーンが伸びすぎずに両端に到達できることを確認します。
床と滑走路のビーム耐荷重: 吊り上げる前に、床またはクレーンの滑走路の耐荷重能力を確認してください。{0}
取り扱い頻度
ビームを持ち上げる頻度は、持ち上げ方法と機器の選択に影響します。
時々持ち上げる場合と連続生産する場合: 頻繁に持ち上げる場合は、より耐久性のある設備と装備が必要になる場合があります。
単一ビームの取り扱いと束ねたビーム: 束ねて持ち上げると重量が増加するため、荷重分散について慎重な計画が必要です
12 メートルの鉄骨梁の推奨吊り上げ方法
12 メートルの鉄骨梁を安全に扱えるかどうかは、適切な吊り上げ方法の選択に大きく依存します。その長さと重量により、持ち上げポイントで曲がったり、揺れたり、ストレスがかかりやすくなります。適切なクレーン システムとリギング ソリューションを選択すると、ビームが真っ直ぐに保たれ、リフトが制御され、安全な操作が保証されます。
スプレッダービーム付き天井クレーン
屋内作業場では、スプレッダービームを備えた天井クレーンが最も実用的で広く使用されているソリューションです。スプレッダービームはビームを真っ直ぐに保ち、鋼材を損傷する可能性のあるスリングからの内向きの力を防ぎます。
吊り上げ中にビームの直進性を維持
リフティングポイントでの応力集中を軽減
リギングスリングによる内向きの力を防止
制御された屋内環境の中量のビームに最適-
この方法は、最小限の追加機器でビームを短距離移動したり、組み立てのために位置決めしたり、保管ラックに積み込んだりするのに最適です。
デュアル-クレーン（タンデム）吊り上げ
より重いビームやより柔軟なビームの場合は、デュアル クレーン（タンデム）昇降セットアップを推奨します。{0} 2 台のクレーンが同時にビームを持ち上げることで、荷重が均等に分散され、ビームに沿った曲げ応力が軽減されます。
2台のクレーンが同時にビームを吊り上げます
ビームの長さに沿って重量を均等に分散します
同期したクレーンの動きと明確なオペレーターのコミュニケーションが必要
重量ビームや高精度の製造ラインに最適{0}}
タンデムリフトは、わずかなたるみでもビームの使用性に影響を与える可能性がある製鉄所や製造ラインで特に役立ちます。
ガントリークレーンまたは屋外での取り扱い
屋外のヤードや広い荷積みエリアの場合、多くの場合、ガントリー クレーンが最も効果的な選択肢となります。これらのクレーンはレール{1}}に取り付けることも、ゴム-タイヤで固定することもできるため、長いスパンにわたって長いビームを安全に取り扱うことができます。
オープンヤードや広い荷積みエリアに最適
単一の屋内クレーンよりも長いスパンと重い荷物を処理できます。
レール-マウントまたはゴムタイヤ-構成として利用可能
屋外ガントリー クレーンは、保管エリア間でビームを移動したり、トラックに積み込んだり、建設プロジェクトで資材を配置したりするために使用されます。
適切なリフティングアクセサリとリギングソリューション
12 メートルの鉄骨梁を扱う場合、適切な吊り上げアクセサリと索具ソリューションを選択することが重要です。適切な機器を使用すると、ビームが真っ直ぐに保たれ、応力が最小限に抑えられ、吊り上げ作業中に鋼材と人員の両方が保護されます。
スプレッダービーム
スプレッダービームは長いビームを持ち上げるのに不可欠です。荷重を均等に分散し、適切な吊り上げ形状を維持し、ビームにかかる曲げ応力を軽減します。
梁に沿った曲げ応力を軽減します
正しいリフティング形状を維持します
長いビームを安全に取り扱うために不可欠
スプレッダービームは、中型から重量型のビームを繰り返し持ち上げる屋内作業場や製造工場で一般的に使用されます。ビームを挟んだり変形させたりする可能性のあるスリングによる内向きの力を防ぎます。
スリングとシャックル
スリングとシャックルは最も基本的な索具ですが、慎重に選択して使用する必要があります。ビームの重量、コーティングの感度、および現場の状況に応じて、ワイヤロープと合成スリングの両方を使用できます。
スチールへの損傷を防ぐためのエッジプロテクターが付いたワイヤーロープまたは合成スリング
荷重バランスを維持するためにスリング角度を慎重に制御
スリングとシャックルの定格荷重は吊り上げる前に明確に確認されています
スリングを適切にセットアップすることが重要です。不適切な角度やスリングの過負荷は、リフト中にビームが曲がったり、危険な揺れを引き起こす可能性があります。
ビームクランプとリフティングフレーム
スリングが実用的でない場合には、専用のビーム クランプや調整可能なリフティング フレームを使用できます。これらの装置を使用すると、特に特殊な断面を持つ梁や束ねられた荷物の場合、標準的なスリングに頼らずに安全に持ち上げることができます。-
スリングが実用的または安全ではない場合に使用されます
さまざまなビームのサイズや形状に合わせて調整可能
ビーム表面を傷めずに確実に吊り上げることができます。
ビーム クランプとリフティング フレームは、組立ラインやプレハブ工場など、ビームを真っ直ぐで損傷のない状態に保つ必要がある精密作業に最適です。{0}}
正しいリフティングポイントの位置決め (重要な安全規則)
12 メートルの鉄骨梁を扱う場合、リフティング ポイントを適切に配置することは、最も簡単ですが最も重要な手順の 1 つです。ここを間違えると、ビームが曲がったり、過度に揺れたり、さらには事故につながる可能性があります。
適切なリフティングポイントの位置決め
吊り上げポイントは、両端からビームの長さの約 1/5 ～ 1/4 の位置に配置する必要があります。
ビーム端付近を持ち上げたり、単一の中心点のみを使用したりしないでください。
完全に吊り上げる前に、トライアルリフトを実行してバランスを確認します。
この単純なルールに従うことで、変形や制御されていない揺れに関するほとんどの問題に対処し、リフトを安全に保ち、ビームを良好な状態に保ちます。
適切なクレーンの選択
適切なクレーンの選択は、ビームの重量、取り扱い頻度、および必要な精度によって異なります。さまざまなクレーンがさまざまな状況に適しています。

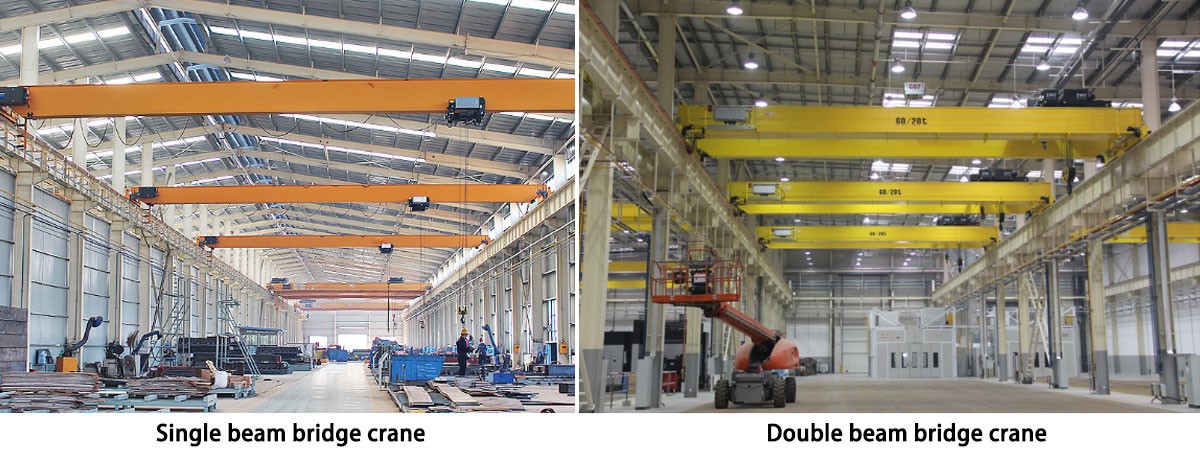

シングルガーダー天井クレーン: ライトビームと低頻度リフトに最適-
ダブルガーダー天井クレーン: より重いビームや頻繁な吊り上げに適しています
デュアル クレーン システム: 長くて柔軟なビームの場合、または高精度が必要な場合に必要
能力のルール: クレーンの能力を常にビーム重量 + リギング重量 + 20 として計算し、安全な吊り上げを確保するための 30% の安全マージンを確保します。
含まれる意味キーワード: 天井クレーンの選択、鉄骨梁のクレーン能力計算
避けるべきよくある間違い
経験豊富なチームでも、長い鉄骨梁を持ち上げる際には間違いを犯す可能性があります。これらのエラーは事故のリスクを高めるだけでなく、ビームの損傷や動作の遅延を引き起こす可能性があります。注意すべき最も一般的な間違いは次のとおりです。
スプレッダー ビームを使用せずにシングル フック リフトを使用すると、曲げ応力が増大し、ビームが変形する可能性があります。-
ビームの重量を過小評価したり、その柔軟性を無視したりすると、クレーンやリギングの選択が不正確になります。
タンデム クレーンまたはデュアル クレーン リフト中のオペレーター間のコミュニケーションが不十分で、不均一な吊り上げや揺れが発生します。{0}
将来のビームサイズのアップグレードを無視すると、既存の昇降装置が不十分になる可能性があります
これらの間違いを認識し、事前に計画を立てることで、時間を節約し、損傷を防ぎ、持ち上げプロセスを安全かつ制御できるようにすることができます。
12 メートルの鉄骨梁の吊り上げに関するよくある質問
このセクションでは、12 メートルの鉄骨梁を安全かつ効率的に持ち上げることに関する最も一般的な質問に答えます。
12メートルの鉄骨梁を安全に持ち上げるにはどうすればよいでしょうか?
安全な持ち上げは適切な計画から始まります。正しいタイプのクレーンを使用し、吊り上げポイントが両端から約 1/5 ～ 1/4 の位置にあることを確認し、スプレッダー ビーム、スリング、ビーム クランプなどの適切な吊り上げアクセサリを使用します。完全に吊り上げる前にトライアルリフトを実行してバランスを確認し、オペレーターやリガーと常に明確なコミュニケーションを維持してください。
長い鉄骨の取り扱いに適したクレーンの種類は何ですか?
クレーンの選択は、ビームの重量、長さ、取り扱い頻度によって異なります。シングルガーダー天井クレーンは、低周波数のリフトでライトビームに使用できます。-ダブルガーダークレーンは、より重いビームや頻繁に吊り上げを行う場合に適しています。長くて柔軟なビームや高精度の用途には、デュアル クレーンまたはタンデム セットアップが推奨されます。{4}
12 メートルの梁のどこに吊り上げポイントを配置する必要がありますか?
リフティングポイントは通常、各端からビームの長さの約 1/5 ～ 1/4 の位置に配置する必要があります。中央のみを使用したり、端に近づきすぎると曲げ応力が増大し、変形の危険性が高まるため、避けてください。
クレーンは 1 台で十分ですか、それとも 2 台必要ですか?
1 台のクレーンで短いビームや軽いビームを安全に取り扱うことができます。長く、重い、または柔軟なビームの場合は、荷重を均等に分散し、曲がりを最小限に抑え、正確な位置決めを確保するために、2 台のクレーン (タンデム吊り上げ) を使用することをお勧めします。
ビームの変形を防ぐにはどのような吊り上げアクセサリが必要ですか?
一般的なアクセサリには次のものがあります。
スプレッダービーム: 正しい形状を維持し、曲げ応力を軽減します。
エッジ保護付きのワイヤーロープまたは合成スリング: ビームの表面を保護します。
ビームクランプとリフティングフレーム: 不規則な形状や束ねられたビームに便利です
適切なアクセサリを使用すると、ビームを真っ直ぐに保ち、吊り上げポイントにかかるストレスが軽減され、吊り上げ中の安全が確保されます。
結論: 12 メートルの鉄骨梁の安全かつ効率的な吊り上げ
12-メートルの鉄骨梁を安全に持ち上げるには、十分な能力を備えたクレーンを選択するだけではなく、方法、バランス、制御が重要です。適切な計画、適切な吊り上げアクセサリ、および正しく配置された吊り上げポイントにより、安全で効率的な吊り上げと潜在的な損傷や事故の違いが生じます。
製鉄所、製造工場、建設現場では、綿密に計画された{0}長い梁の吊り上げ戦略-により、よりスムーズな作業が確保され、ダウンタイムが短縮され、人員と資材の両方が保護されます。クレーンの選択、装備、吊り上げ手順のベスト プラクティスに従うことで、ワークフローの一貫性と信頼性が長期にわたって維持されます。
