クレーンの設計図の読み方 - 初心者向けガイド
このガイドは、クレーンの設計図の見方を理解するために作成されています。工場や倉庫、建設現場などさまざまな現場でクレーンを安全かつ効果的に使用するためには、これらの図面が不可欠です。クレーンの設計図には、クレーンの構造、使用される材料、特定の空間内でクレーンがどのように動作するかについての詳細が記載されています。
計画段階: クレーンのサイズ、容量、配置を示します。
構築フェーズ: クレーンの構築と組み立てをガイドします。
運用フェーズ: メンテナンスと安全性チェックのための情報を提供します。
クレーン図面は、クレーンが適切、安全、効率的に機能することを保証するために、クレーンのライフサイクル全体を通じて使用されます。
鶴の絵の読み方を知ることが重要な理由
天井橋クレーンのスパンと高さを正確に計算する方法
クレーンの設計図面を読めるようになると、プロジェクトに関わるエンジニア、建築家、製造業者とより効果的にコミュニケーションをとることができます。図面の技術的な詳細を理解すると、情報に基づいた質問をして、クレーンが必要な要件をすべて満たしていることを確認できます。
コラボレーションの向上: サイズ、容量、安全機能などのクレーンの仕様について話し合うことが容易になります。
明確な理解: クレーンがスペースに適合し、安全基準を満たしていることを確認します。
設置時や運用時のミスの回避に役立ちます
クレーン図面の読み方を知っておくと、クレーンの設置時や操作時のミスを防ぐことができます。これらの図面は、クリアランスや荷重制限などの重要な詳細を強調表示しており、問題が発生する前に回避するのに役立ちます。
取り付け: フィッティングの問題やクリアランスの問題などの問題を防ぎます。
操作: 事故を避けるために、クレーンがその制限内で使用されていることを確認します。
継続的なメンテナンスと安全性を支援
クレーンの設計図を理解することは、クレーンを良好な状態に保つために非常に重要です。これらは、主要な部品の磨耗を特定し、修理や交換をガイドするのに役立ちます。さらに、これらの図面には、クレーンの安全な操作を確保するために、荷重制限や緊急停止システムなどの安全機能が含まれています。
メンテナンス: 潜在的な問題を確認し、タイムリーな修理を行うことが容易になります。
安全性: クレーンが設計上の制限内で安全に使用されることを保証します。
要約すると、クレーンの計画、設置、操作を通じてより適切な意思決定を行うには、クレーン設計図面の読み方を知ることが不可欠です。これにより、チームとのコミュニケーションが改善され、コストのかかるミスが防止され、クレーンがライフサイクル全体にわたって安全に動作することが保証されます。
クレーン設計図の種類
さまざまな描画タイプの概要
クレーンの設計では、クレーンの仕様と機能を視覚化して伝達するために数種類の図面が使用されます。これらの図面は、クレーンの計画、建設、操作に役立ち、あらゆる側面が慎重に検討され文書化されていることを確認します。クレーン設計図の主な種類には、概念図、予備図、施工図、製作図などがあります。クレーンのライフサイクルのさまざまな段階で、それぞれが異なる目的を果たします。
概念図: これらは、クレーンの全体的なアイデアとレイアウトに焦点を当てた初期段階の設計です。
予備図面: 概念図よりも詳細な図面で、クレーンの構造とコンポーネントをより明確に示します。
建設図面: これらは、クレーンの実際の建設と設置をガイドする最終的な正確な図面です。
製造図面: これらの図面は、クレーンの個々のコンポーネントの製造に使用され、正確な寸法、材料、組み立て手順が詳細に記載されています。
遭遇する主な図面の種類
フロアプラン（配置図）
平面図、つまりレイアウト図は、クレーンが建物や施設のレイアウト内にどのように収まるかを視覚化するために非常に重要です。これらの図面は、滑走路システムとクレーンが動作する周囲のエリアを含む、空間内でのクレーンの位置を示しています。
目的: 建物または作業スペース内のクレーンの全体的なレイアウトを示します。
コンポーネント: クレーンの位置、滑走路システム、および軌道。
主な詳細:
壁やその他の機械に対するクレーンの配置。
クレーンが線路に沿って移動する方法を含む滑走路システム。
クレーンが障害物なく効率的に動作するために必要なスペース。
立面図 (垂直図)
立面図はクレーンの垂直方向の視点を提供し、クレーンが建物の構造やその他の機器とどのように相互作用するかを示します。これらのビューは、クレーンの高さやクリアランス レベルなど、クレーンのコンポーネントの位置に焦点を当てています。
目的: クレーンが建物または空間内でどのように垂直に収まるかを示します。
コンポーネント: クレーンの高さ、フックの距離、地面または天井からのクリアランス。
主な詳細:
クレーンの全体の高さと、クレーンと梁や天井などの構造物との間に必要なクリアランス。
フックの吊り上げ範囲と作業環境への適合性。
クレーンのコンポーネントを垂直に配置し、クレーンが安全に動作するのに十分なスペースを確保します。
断面図（断面図）
断面図、つまり断面図は、クレーンとそのコンポーネントの「切断面」を示し、内部構造と機械システムを明らかにします。これらのビューは、クレーンのさまざまな要素がどのように相互作用し、組み立てられるかを理解するために不可欠です。
目的: クレーンの構造とコンポーネントの詳細な内部ビューを提供します。
コンポーネント: 構造梁、桁、ホイスト、機械システム。
主な詳細:
ビーム、ホイスト、サポートを含むクレーン本体の断面図。
クレーンの強度と機能に寄与する構造要素。
さまざまな機械システム (巻き上げシステムなど) がクレーンの構造内にどのように収まるか。
詳細図
詳細図では、製造、組み立て、設置に詳細な注意が必要な特定の部品に焦点を当て、個々のクレーンのコンポーネントとシステムを詳しく見ることができます。これらは、製造業者および組立チーム向けの非常に詳細な図面です。
目的: クレーン部品の製造と組み立てに関する正確な詳細を提供します。
コンポーネント: 特定の部品、材料、および組み立て説明書。
主な詳細:
正確な寸法、材料仕様、溶接の詳細。
段階的な組み立てまたは設置手順。
特定のコンポーネントを構築または接続する方法に関する情報。
これらのさまざまなタイプのクレーン設計図を理解することで、クレーンの計画、設置、メンテナンスの技術的側面をより適切にナビゲートできるようになります。各図面タイプは、クレーンの安全かつ効率的な操作をサポートする貴重な情報を提供します。
フロアプラン（配置図）
フロアプランとは何ですか?
フロアプラン (レイアウト図面とも呼ばれます) は、建物または施設内のクレーン システムのレイアウトと位置を示す 2 次元の図面です。滑走路システム、線路、クレーンが動作する周囲のエリアなど、クレーンが空間にどのように適合するかを示します。平面図は、エンジニア、設計者、オペレーターがクレーンの配置を視覚化し、利用可能なスペース内でクレーンが安全かつ効率的に動作することを確認するのに役立つため、クレーンの設計には不可欠です。
クレーン設計における役割:平面図は、作業スペース内のクレーンの位置を明確かつ正確に表示し、滑走路システムやクリアランス ゾーンなどの重要なエリアを強調表示します。これらにより、クレーンのすべてのコンポーネントが他の構造物や機器の干渉を受けることなく機能するのに十分なスペースが確保されます。
レイアウト図を解釈してクレーンの寸法を確認する方法
レイアウト図面を効果的に解釈するには、図面にマークされている主要なコンポーネントと寸法を理解する必要があります。
クレーンと滑走路: レイアウト図面は、クレーンが線路 (滑走路システム) に沿ってたどる経路を示します。クレーンのスパン、トラックの長さ、施設の壁やその他の機器との相対的な位置がここに表示されます。
クレーンの寸法を特定する: クレーンの全幅、長さ、および高さのクリアランスを理解するために、平面図で寸法を確認します。これにより、クレーンの動作に必要なスペースがわかり、障害物なく移動できるレイアウトを確保するのに役立ちます。
探すべき重要な点:
クレーンのスパン: クレーンの 2 つのサポートまたは滑走路間の水平距離。
移動距離: クレーンが線路に沿って移動できる距離。
位置: 構造要素、壁、ドア、その他の機械に対するクレーンの位置。
フロアプランの主な機能
クレーン滑走路: 配置とレイアウト
滑走路システムとは、施設内でクレーンの移動をガイドするレールまたはビームを指します。クレーンのトラックが他の構造物との干渉を避けるために正しく配置され、クレーンの動作経路と適切に位置合わせされていることを確認することが重要です。
配置: 滑走路は、クレーンの移動に十分なスペースを確保し、クレーンの全スパンに対応できるように配置する必要があります。トラックがクレーンの移動距離をカバーするのに十分な長さであることを確認してください。
レイアウト: 滑走路のレイアウトでは、クレーンの可動範囲や周囲の構造物からの距離など、クレーンの操作上のニーズを考慮する必要があります。
クリアランスゾーン: クレーンを安全に操作するために必要なスペース
クリアランス ゾーンは、安全かつ効率的な操作を可能にするために障害物がないようにしなければならないクレーンの周囲のエリアです。これらのスペースは、クレーンが適切に機能するのに十分なスペースがあるかどうかを判断するために、レイアウト図面上にマークされています。
必要な隙間: 平面図には、クレーンと壁、ドア、またはその他の機器との間に必要な最小限の隙間が示されている必要があります。たとえば、クレーンと天井の間に十分な垂直方向の隙間が必要であり、クレーンと他の機械の間には水平方向の隙間が必要です。
安全ゾーン: クリアランスゾーンにより、クレーンの巻き上げエリア、トラック、制御装置がすべて安全に配置され、衝突を防ぎ、スムーズな操作が可能になります。
寸法とスケール: 測定値の表示方法
通常、フロア プランには、コンポーネント間の正確なサイズと距離を示す測定値が含まれます。これらの測定値はミリメートルまたはメートルで示されることが多く、図面を実際のサイズに換算しやすくするために図面の縮尺が示されています。
測定値の表示方法: 図面に示されているスケールに注意してください。一般的なスケールは 1:100 または 1:200 です。これは、図面上の各測定値がスケールの特定の倍数に対応することを意味します (たとえば、図面上の 1 単位は実際の 100 単位に相当します)。
寸法を理解する: 平面図には、クレーンのスパン、滑走路の長さ、高さのクリアランスなどの重要な寸法が表示されます。クレーンが利用可能なスペース内に確実に収まるようにするには、これらの寸法を理解することが重要です。
例: フロアプランの読み取り
解釈方法を理解するために、クレーンの平面図の実例を見てみましょう。
滑走路システム: レイアウトには、クレーンの動きをガイドする 2 つのトラックが示されています。これらのトラックはクレーンのスパンに合わせて配置されており、「スパン: 10 メートル」などの測定値で示されます。線路の長さ (例: 「線路長: 20 メートル」) もマークされます。
吊り上げエリア：クレーンのフックで物体を吊り上げるスペースです。レイアウト上に明確にマークされており、クレーンのフックの経路とクレーンの作業高さが示されています。
制御ステーション: レイアウトには、クレーンの制御ステーション (運転室または制御パネル) が施設内のどこに配置されているかも示されます。これは、オペレータがクレーンの動きを安全に制御し、必要なすべての制御にアクセスできるようにするために重要です。
この例では、フロア プランは次のことを示しています。
クリアランス ゾーン: 障害物を避け、安全な移動を確保するためのクレーンの周囲のスペース要件。
建物の寸法: クレーンが適切に収まることを確認するために建物内で利用可能なスペースの合計。
滑走路の位置: スパンと移動長の測定値を含む、線路の正確な位置。
平面図のこれらの主要な特徴を理解することで、クレーンが施設内でどのように機能するかを明確に把握し、それが建物の運用上のニーズを満たしていることを確認できます。
立面図(垂直図)の解釈
立面図ビューとは何ですか?
立面図は、構造物またはオブジェクトの垂直投影であり、多くの場合、側面または特定の角度からどのように見えるかを示します。クレーンの設計では、立面図はクレーンの垂直位置を示し、クレーンの高さ、クリアランス、建物構造との相互作用に関する重要な詳細を提供します。これらのビューは、クレーンがスペースにどのように適合するかを理解し、施設の寸法内でクレーンが安全に動作できることを確認するために非常に重要です。
目的: 立面図ビューの主な目的は、クレーンの高さ、必要なクリアランス、およびクレーンが屋根や支持梁などの建物のインフラストラクチャとどのように相互作用するかを示すことです。
垂直距離とクリアランスを表示する際の立面図ビューの役割
立面図は、クレーン システム内の垂直距離を評価するために不可欠です。これらは、クレーンが建物の垂直制限内にどのように収まるかを示し、クレーンのコンポーネントと施設構造の間に適切なクリアランスを確保してクレーンが安全に動作することを確認するのに役立ちます。
立面図ビューの主な役割:
垂直方向の測定: クレーンの高さ、クレーンのフックから建物の最高点までの距離など、明確な寸法が得られます。
クリアランス: 立面図は、クレーンと建物コンポーネントの間に必要な安全クリアランスを特定し、衝突を防止し、スムーズな操作を確保するのに役立ちます。
立面図の主要な要素
クレーン高さ：床からクレーン上部までの全高
クレーンの高さは、立面図ビューにおける重要な要素であり、施設の床からクレーンの橋や主桁の上部など、クレーンの最上部までの垂直距離の合計を示します。
重要: クレーンを建物の高さ制限内に確実に収めるには、クレーンの高さを知ることが重要です。スペース不足や天井の障害物に関連する問題を防ぐのに役立ちます。
フック高さ（リフト高さ）：クレーンフックが垂直に移動できる距離
フック高さ (リフト高さとも呼ばれる) は、クレーンのフックから建物の床までの距離を指します。この測定値は、クレーンが物体を垂直に持ち上げることができる高さを示します。
重要性：これは、クレーンの吊り上げ能力を決定し、フックが材料を吊り上げるのに必要な高さに到達できることを確認するために不可欠です。特に高層階の建物や高架倉庫のある施設では、背の高い荷物や重い荷物を持ち上げるには、高いフック高さが必要です。
フックとストラクチャー間のクリアランス：安全マージンの確保
クレーンのフックと施設の構造物 (屋根、梁、壁など) との間の隙間は、クレーンを安全に操作するために不可欠です。立面図にはこれらのクリアランスが示されており、フックが構造コンポーネントにぶつかったり損傷したりすることなく移動できる十分なスペースが確保されています。
安全マージン: 事故を回避し、クレーンがスムーズに動作できるようにするには、適切なスペースが不可欠です。隙間が小さすぎると衝突やクレーンの動作に支障をきたす恐れがあります。
屋根と構造要素: クレーンと建物の関係を示す
立面図では、クレーンが屋根、梁、柱、その他の頭上構造物などの建物の構造要素とどのように相互作用するかも示します。
屋根の配置:クレーンの高さとクリアランスは、干渉を避けるために屋根構造と一致する必要があります。立面図は、クレーンと建物のコンポーネントがどのように連動するかを特定し、クレーンの操作中に構造的損傷や干渉のリスクがないことを確認するのに役立ちます。
例: 立面図ビューの読み取り
主要な詳細を読み取る方法をよりよく理解するために、クレーン立面図の例を分析してみましょう。
クレーンの高さ: 図面では、床からクレーンの上部までの距離を示し、クレーンの全高が 12 メートルであると示されている場合があります。
フックの高さ: フックの高さは 9 メートルとマークされ、フックが床から垂直に移動できる距離を示します。
フックと屋根の間の隙間: 立面図では、フックと建物の屋根の間に 1.5 メートルの隙間があり、フックが天井にぶつかることなく自由に移動できることが確認されています。
屋根と梁の相互作用: 立面図ビューには、クレーンのコンポーネントが建物の構造とどのように位置合わせされているかも表示されます。たとえば、クレーンの吊り上げ機構とブリッジは梁や屋根トラスの下に配置され、スムーズな操作に十分なスペースが確保されます。
これらの詳細を注意深く読むことで、クレーンが建物の垂直方向のスペースに収まるかどうか、安全な操作に必要な十分なスペースがあるかどうかを評価できます。クレーンの適切な選択、設置、安全管理には、これらの要素を理解することが不可欠です。

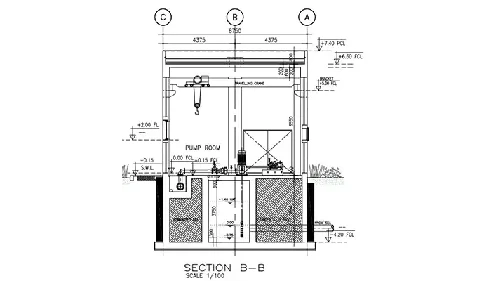

断面図（断面図）
断面図とは何ですか?
断面図 (断面とも呼ばれます) は、構造を切断して、平面図や立面図などの外観図では表示されない内部の詳細を示す図面の一種です。クレーン設計では、断面図を使用すると、設計者、エンジニア、オペレータは、ビーム、ガーダ、巻上システム、走行機構などのクレーンの内部コンポーネントと構造を視覚化できます。
意義：断面図は、クレーンの内部部品がどのように配置されているかを示すことで、クレーンの設計をより深く理解し、クレーンのコンポーネントが正しく組み合わされて安全に動作することを確認するのに役立ちます。

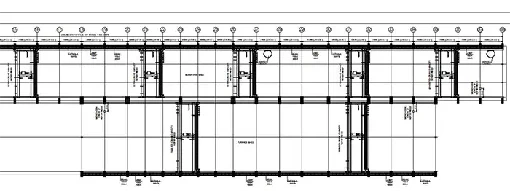

例：サンティアゴ地下鉄プレハブ部品製造・保管プロジェクトの平面図に示されているように、断面線はCであり、断面図の方向は右側です。
クライアントから提供された断面図、セクション CC からは、上から下 (左から右) に、10- トンの天井橋クレーン、プレハブ部品コンベア ベルト、モノレールホイストサスペンションシステム、マテリアルハンドリング用の10-トンセミガントリークレーン、およびスタッキング用の4x6.25-トンのガントリークレーンです。これら 3 種類のクレーンが連携して、完成したプレハブ部品を工場の屋外保管エリアに輸送します。
断面図で内部構造と主要な機械コンポーネントを示す方法
断面図では、クレーンの内部構造についての詳細な洞察が得られます。特定の平面に沿ってクレーンを切断することで、主桁、巻上装置、モーターなどの重要なコンポーネントの位置が明らかになります。これらのビューは、クレーンがどのように動作するか、重量がどのように分散されるか、機械システムが実際にどのように動作するかを評価するために不可欠です。
断面図の主な利点:
内部レイアウト: ビーム、車輪、モーター、電気システムなどのコンポーネントがクレーン内でどのように配置されているかを示します。
組み立て: 部品がどのように結合され相互作用するかを明確に把握し、クレーンの操作に影響を与える可能性のある設計上の問題がないことを確認します。
断面図の主な機能
主桁と梁の設計: 重要な耐荷重コンポーネントの理解
主桁と梁はクレーンの荷重を支える主要な構造要素です。断面図では、梁の厚さ、材質、配置などのコンポーネントの設計とレイアウトが明らかになります。
荷重分散: 断面図は、クレーンが運ぶ荷重に耐えられるようにビームのサイズと位置が適切であることを確認するのに役立ちます。ビームが正しく設計されていない場合、構造上の破損や不適切な荷重処理につながる可能性があります。
走行機構とモーターの配置: クレーンの動作システムの解釈
断面図では、滑走路に沿ってクレーンの動きを駆動する走行機構とモーターの配置を確認できます。これらのコンポーネントはクレーンの可動性と機能にとって非常に重要です。
モーターと駆動システム: 断面図には、クレーンを軌道に沿って動かすモーター、ギアボックス、ドライブ シャフトの正確な位置が示されています。これらのシステムのレイアウトを理解することは、クレーンがどの程度効率的に移動するか、また意図した経路をスムーズに移動できるかどうかを評価するために重要です。
走行機構：断面図は、クレーンの車輪またはトラック システムが構造物とどのように位置合わせされているかを示し、クレーンが障害物なく移動でき、重量が均等に分散されることを保証します。
巻上装置のレイアウト:ホイスト、トロリー、フックの配置
断面図では、トロリー、ホイスト、フックなどの巻上装置のレイアウトも強調表示されます。これらのコンポーネントはクレーンの荷物を上げ下げする役割を担うため、その位置は運用効率にとって非常に重要です。
ホイスト機構: 断面図は、モーター、ドラム、ワイヤ ロープ システムを含むクレーンの構造に対するホイストの位置を示しています。これは、ホイストが適切に機能するのに十分なスペースがあるかどうかを評価するのに役立ちます。
トロリーの動き: 断面図は、ホイストとフックを保持しているトロリーがクレーンのブリッジに沿ってどのように移動するかを示しています。スムーズな動きを確保し、他のクレーン部品との干渉を防ぐためには、レイアウトが重要です。
フックの配置: 断面図には、フックがどのように吊り下げられているか、およびフックが荷物とどのように相互作用するかも示されており、クレーンの吊り上げ能力が設計および運用要件と一致していることを確認するのに役立ちます。
例: 断面図の読み取り
セクション ビューのサンプルを見て、読み方を理解しましょう。
主桁とビームのレイアウト: 断面図では、鋼製 I ビームなどの特定の材料を使用して設計された主桁がクレーンの上部に沿って走っているのがわかります。図面によると、桁の厚さは 500 mm で、重い荷重に耐えられるように高張力鋼で作られています。梁は桁の下に示されており、同様の材料で設計されていますが、寸法が異なります。
走行機構: 断面図には、橋の一端に配置されたクレーンのモーターが表示されます。セクションの下部に沿ってギアボックス、駆動モーター、車輪の配置が確認でき、クレーンの車輪が滑走路システムと適切に位置合わせされていることを確認できます。
巻上装置: 断面図には、クレーンの主桁の中心に取り付けられた巻上機が示されており、それに沿ってトロリーが移動しています。フックはホイストの下に配置され、荷物を持ち上げて移動するためにクレーンのスパンに沿ってどのように移動するかを示しています。
断面図でこれらのコンポーネントを注意深く解釈することで、クレーンの内部設計をより明確に把握し、重要な部品がどのように連携して荷物を安全に持ち上げたり移動させたりするかを理解することができます。
要約すると、断面図はクレーンの内部構造とシステムについての重要な洞察を提供します。これらは、エンジニアやオペレーターがクレーンがどのように機能し、そのコンポーネントがどのように組み合わされるかを理解するのに役立ち、適切な設計、操作、メンテナンスに不可欠なものとなります。
詳細図: 細部まで掘り下げる
詳細図とは何ですか?
詳細図は、クレーンの設計で使用される、特定の部品またはコンポーネントに焦点を当てた非常に詳細で正確な図面です。これらの図面は、クレーンの各部分のサイズ、材質、製造プロセス、および組み立て手順を詳しく示しています。一般的なレイアウト図や断面図とは異なり、詳細図はより詳細な部分を拡大して、各部品を正確に製造および組み立てできることを保証します。
重要性：詳細図面はクレーンの設計を現実化するために不可欠です。これらは、完全に適合するコンポーネントを製造するために必要な正確な仕様とガイドラインを提供し、クレーンが設計どおりに機能することを保証します。
詳細図が製造と組み立てに高レベルの精度を提供する仕組み
詳細図面は、複雑なクレーン コンポーネントの製造に必要な精度を提供するため、非常に重要です。各部品を最小の要素に分解し、製造業者、溶接工、組立業者にとって仕様が明確であることを保証します。これらの正確な詳細がないと、製造または組み立て時にエラーが発生する可能性があり、クレーンの安全性と機能に影響を与える可能性があります。
製造の精度: 詳細図には正確な寸法、材料の種類、公差が指定されており、各部品が正確な仕様に従って製造されることが保証されます。
組み立てのガイドライン: これらの図面は、クレーンを組み立てるための青写真としても機能し、構造の完全性とスムーズな操作を確保するためにコンポーネントをどのように組み立てて固定するかを示します。
詳細図の主要な要素
部品仕様：詳細寸法と材質
詳細図には、長さ、幅、高さ、厚さを含む各部品の寸法に関する包括的な情報が記載されています。これらの測定は、各コンポーネントがクレーン全体の設計内に収まり、他の部品と正しく相互作用することを確認するために非常に重要です。
材料仕様: 詳細図には、鋼種、コーティングの種類、耐食合金などの特殊材料など、各部品に必要な材料も示されています。
公差: 公差を指定します。公差は、パーツが正しく組み合わされることを保証するためのサイズの許容偏差です。公差により、操作上の問題や安全上の懸念につながる可能性のある部品が大きすぎたり小さすぎたりすることがなくなります。
製造の詳細: 各コンポーネントの製造方法
詳細図は、各部品がどのように製造されるべきかを詳細に示します。これには、切断、溶接、組み立て、仕上げのプロセスに関する指示が含まれます。これらの指示により、各コンポーネントが正確な設計仕様に従って作られ、正しく組み立てられることが保証されます。
溶接: 溶接部品の詳細図には、使用する溶接の種類 (隅肉溶接、突合せ溶接など) とそのサイズが指定されます。これは、溶接継手の強度と完全性を確保するために非常に重要です。
留め具: ボルトやリベットなどの留め具の種類とサイズ、および安全に組み立てるために使用する場所も指定します。
仕上げ: 詳細図には、部品を腐食から保護するための粉体塗装や亜鉛メッキなどの表面仕上げに関する情報も含まれる場合があります。
組み立て説明書:パーツがどのように結合するかを理解する
詳細図の重要な役割の 1 つは、クレーンのさまざまなコンポーネントをどのように組み立てるべきかを示すことです。これらの図面は、各部品がどのように組み合わされるのかについて段階的なガイドを提供するため、部品の欠落や不一致がなく、クレーンを迅速かつ正確に組み立てることができます。
組み立て順序: 詳細図には多くの場合、部品が正しい順序で組み立てられるように、組み立て順序が示されています。
建具と位置合わせ: クレーン全体の適切な構造的完全性と位置合わせを確保するために、部品をどのように位置合わせ、ボルト締め、または溶接するかを示します。
例: 詳細図の読み取り
詳細図がどのように機能するかをよりよく理解するために、巻上機構部品の例を詳しく見てみましょう。
コンポーネント: 巻上ドラム。
部品の仕様: 図面には、直径と長さを含むドラムの正確な寸法が示されています。また、材料 (例: 鋼グレード) および公差限界 (例: ±0.5mm) も指定します。
製造の詳細: 図面には、ホイスト ドラムの作成プロセスが示されます。これには、材料が重い荷重に耐えられる十分な強度があることを確認するための、切断、継ぎ目の溶接、熱処理などの特別な処理が含まれる場合があります。
組み立て手順: 図面は、ホイストドラムがクレーンシステム全体にどのように適合するかを示しています。シャフト上にどのように配置すべきか、およびシャフトを所定の位置に固定するために必要な留め具についてのガイダンスが提供されます。ドラムをクレーンの巻上モーターおよびワイヤー ロープ システムと位置合わせする方法についての説明がある場合があります。
詳細図はクレーン設計に不可欠なツールです。これらは、クレーンのコンポーネントを正しく製造、組み立て、設置するために必要な精度を提供します。正確な部品仕様、明確な製造詳細、包括的な組み立て手順を備えたこれらの図面は、クレーンが安全に組み立てられ、期待どおりに機能し、耐用年数にわたって最適に動作することを保証する上で重要な役割を果たします。したがって、詳細図面を理解して解釈することは、クレーンの設計、建設、メンテナンスに携わるすべての人にとって重要なスキルです。
寸法、スケール、および表記の解釈
クレーン図面の寸法
クレーン図面の寸法を理解することは、部品や構造が正しいサイズで構築され、設計仕様内に適切に適合することを確認するために非常に重要です。
長さ、幅、高さ:これらは、クレーンのコンポーネントのサイズを表す基本的な寸法です。クレーンの図面では、図面の縮尺に応じて、寸法がミリメートル (mm) またはメートル (m) で表されることがよくあります。例えば：
長さは、ビームの一端からもう一端までの距離を指す場合があります。
幅は通常、部品を横切る距離を指します (たとえば、桁や滑走路システムの幅)。
高さは、床からクレーン構造の上部またはフックの高さまでの垂直距離を表すことがよくあります。
間隔:クレーン図面では、間隔とは異なる部品間の距離を指します。たとえば、支柱間の距離、クレーンのレール間の距離、梁と吊り上げ機構間の間隔などです。クレーンが環境内でスムーズに移動し、コンポーネントが互いに干渉しないようにするには、正確な間隔が重要です。
寸法の読み取り
クレーン図面の寸法を読み取るには、線、矢印、または形状の横にある数字に注意してください。これらは、特定の機能の測定値を示します。例えば：
直線寸法: 両端に矢印があり、長さを示す線で結ばれています。
直径: サイズを示す円と寸法で表示されます。
高さとクリアランス: 多くの場合、地面や床のレベルなどの基準点からの垂直距離を表す数値で指定されます。
クレーン図面におけるスケールの重要性とその表現方法
クレーン図面の縮尺は、図面のサイズとクレーンまたはそのコンポーネントの実際のサイズとの関係を示します。たとえば、図面の縮尺が 1:100 の場合、図面上の 1 ユニットが実際には 100 ユニットに等しいことを意味します。クレーンの設計で使用される一般的なスケールには、クレーンの複雑さとサイズに応じて、1:100、1:200、1:500 などがあります。
スケールの読み方:クレーン図面では、表題欄または図面の近くに使用する縮尺を示す必要があります。常にスケールを確認して、寸法が正しく解釈されていることを確認してください。
1:100 スケール: 図面上の 1 cm は、実際には 100 cm (1 メートル) を表します。
1:200 スケール: 図面上の 1 cm は、実際には 200 cm (2 メートル) を表します。
縮尺を知ると、図示されているクレーン、コンポーネント、システムの相対的なサイズを理解するのに役立ち、大きな図面や詳細な図面を扱う場合でも実際のサイズを視覚化することができます。
表記と記号
クレーンの設計図では、表記と記号によって、クレーン コンポーネントの材料、表面仕上げ、公差、その他の主要な機能に関する重要な情報が提供されます。これらは、クレーンが正しい仕様に従って製造および組み立てられていることを確認するために重要です。
クレーンの図面で使用される一般的な記号:
材料記号: 各コンポーネントに使用されている材料の種類を示します。例えば：
Sはスチールのこと。
アルミニウムの場合はAL。
形鋼用ST。
表面仕上げ: コンポーネントに適用される仕上げのタイプを表します。たとえば、次のとおりです。
腐食防止のために亜鉛メッキされています。
美的または保護の目的で適用されたコーティングを示すために塗装されています。
公差記号:公差は、パーツのサイズの許容変動を示します。これらの記号は、性能に影響を与えることなく、部品が指定された寸法からどの程度変化してもよいことを示します。公差は通常、±0.5mm など、寸法の横にマークされています。
標準表記法:
ANSI および ISO 規格: これらの国際規格により、クレーンの図面が統一され、さまざまな国や業界にわたって解釈しやすくなります。標準表記システムは、溶接の詳細、材料グレード、コンポーネントの識別番号などの重要な情報をマークするためによく使用されます。
一般的な表記要素:
溶接記号: ジョイントを溶接する場所と方法を示します。
ボルトと留め具のシンボル: ボルト、ナット、その他の留め具を取り付ける場所と方法を指定します。
ねじ記号: ボルトまたはネジに使用されるねじの種類を示します。
これらの表記法は、クレーンの構造に正しい材料、プロセス、公差が使用されていることを保証するため、クレーンの設計や製造に携わるすべての人にとって不可欠です。
クレーンの図面を読む際の重要な考慮事項
許容範囲と制限についての理解
クレーン設計の公差と制限とは、クレーンの安全かつ効果的な操作を保証するための寸法または測定値の許容可能な変動を指します。
公差が重要な理由: 公差は、コンポーネントの寸法が規定の測定値からどの程度逸脱できるかを指定します。これらの偏差は、クレーンの性能、安全性、寿命に影響を与える可能性があります。たとえば、ビームの長さや桁の位置のわずかな違いが、クレーンのバランス、荷重分散、スムーズな動作能力に影響を与える可能性があります。
公差の種類:
寸法許容差: ビームの長さやフックの距離など、部品のサイズの許容変動を示します。
幾何公差: コンポーネントの形状、方向、位置を処理し、パーツが正しく組み合わされ、意図したとおりに機能することを確認します。
公差の読み方: 公差は通常、クレーン図面の寸法の近くに示され、記号 (例: ±0.5mm または寸法の隣の公差記号) でマークされます。これらの公差を理解することは、正確な製造と組み立てに不可欠です。
耐荷重の見直し
耐荷重とは、クレーンが安全に持ち上げられるように設計された最大重量または力を指します。この情報を正しく解釈することは、クレーンが構造上の限界を超えずに意図した荷重を確実に処理できるようにするために不可欠です。
耐荷重の解釈方法:
最大積載量: クレーンの最大吊り上げ能力は通常トン単位で指定されます(例: 10-トン、20-トン)。この値は、クレーンが構造上の損傷や動作不良の危険を冒さずに安全に持ち上げることができる最大重量を反映しています。
荷重分散: クレーンによっては、荷物を持ち上げる高さや距離に応じて耐荷重が変化するものもあります。たとえば、クレーンは低い高さでは重い荷物を持ち上げることができますが、高いところでは制限される可能性があります。
作業クラス: クレーンの図面には、クレーンがどのくらいの頻度で、どのくらいの重量で動作すると予想されるかを説明する作業クラスの評価 (クラス A、クラス C など) が含まれることがよくあります。これは、クレーンが長期間にわたって一貫して荷物を処理できるかどうかを評価するのに役立ちます。
図面で耐荷重を確認する方法:耐荷重の詳細は、多くの場合、技術仕様またはクレーンの設計に付属する耐荷重表に含まれています。クレーンの耐荷重が施設の運用要件と一致していることを確認してください。
安全機能とコンプライアンス
クレーンの設計では安全性が最も重要であり、クレーンに組み込まれている安全機能を特定して理解することが不可欠です。関連する安全規格に準拠することで、クレーンはオペレーターにとって安全であり、事故のリスクが最小限に抑えられます。
クレーン図面の主な安全機能:
リミットスイッチ: これらの装置は、クレーンが安全な境界を越えて移動するのを防ぎます (例: クレーンがレールに沿って遠くに移動したり、フックを高く上げすぎたりするのを防ぎます)。
過負荷保護: クレーンが定格容量を超えて荷物を持ち上げるのを防ぐシステム。これは通常、吊り上げ装置に関連付けられた安全機構として設計に示されています。
衝突防止システム: 一部のクレーン、特に交通量の多い場所にあるクレーンには、他のクレーンや障害物との事故を避けるために衝突防止システムが組み込まれています。
緊急停止システム: 図面に明確にマークされているこれらのシステムにより、オペレーターは緊急事態においてクレーンを停止できます。
規格への準拠の確保: クレーンの図面は、関連する安全規格 (OSHA、ISO 9001、または EN 15011 など) を参照する必要があります。安全な操作、保守、検査のために、設計がこれらの規格に準拠していることを確認してください。以下を確認してください:
業界標準に準拠した負荷と安定性の定格。
障害物の近くでの安全な操作を確保するためのクリアランス要件。
適切なラベルと安全マーク。
他システムとの連携
クレーンは単独では動作しません。それはより大きな建築システムの一部です。シームレスな統合と効果的な運用を確保するには、クレーンの設計を他のシステムと調整することが重要です。
電気システム:
クレーンは電気モーターによって駆動されることが多く、特殊な配線、電気パネル、制御システムが必要になる場合があります。
クレーンの設計図面には、電気接続、電源要件、および安全スイッチを示す必要があります。
クレーンの電気システムが、定格電力や制御インターフェースなど、施設の電気インフラストラクチャと互換性があることを確認してください。
機械システム:
トロリーやホイストなどのクレーンの移動システムは、滑走路のレールや支持構造など、施設内の他の機械システムと位置合わせする必要があります。
潤滑ポイントなどのクレーンのメンテナンスの必要性と、それらが他の機器に与える影響を考慮してください。
構造的統合:
クレーンのコンポーネントは建物の構造に正しく固定されている必要があります。クレーンを設置する基礎、柱、梁のレイアウトと構造の完全性を確認します。
クレーンの周囲のクリアランス ゾーンがその可動範囲全体に十分であること、およびクレーンが HVAC、照明、配管などの他のシステムに干渉しないことを確認してください。
他の機器との連携：
クレーンは、自動マテリアル ハンドリング システム、コンベヤ、生産ラインなどの大規模システムの一部であることがよくあります。クレーンが他の機器と連携して動作するように、適切な位置とサイズに設定されていることを確認してください。
建物や他の機械のレイアウトと調整することで、ワークフローを最適化し、ボトルネックを軽減します。
クレーンの設計図を読むときに避けるべきよくある間違い
スケールと寸法の誤解
クレーンの設計図面を読むときに最もよくある間違いの 1 つは、クレーンとそのコンポーネントのスケールと寸法を誤解することです。
スケール変換のエラーを回避する方法:
クレーンの図面は、縮尺どおり (1:100 または 1:50 など) で描かれることがよくあります。これは、図面上の寸法が実際の寸法の縮小版であることを意味します。
縮尺を再確認する: 最初に必ず図面の縮尺を確認してください。通常、表題欄または図面の境界付近に示されます。
縮尺定規を使用する: 縮尺変換の間違いを避けるために、縮尺定規を使用して図面から直接測定します。これにより、読み取った寸法がフルサイズのクレーンに対して正確であることが保証されます。
単位を考慮する: 測定値がミリメートル (mm)、センチメートル (cm)、またはメートル (m) のいずれであるかに注意してください。単位の読み間違いは、コンポーネントの製造または組み立ての際に、多大な損害をもたらすエラーにつながる可能性があります。
寸法の読み間違い:
すべての寸法をクロスチェック: すべての寸法 (高さ、長さ、幅、間隔) がクレーンの仕様および用途と一致していることを確認します。
合計寸法を確認する: クレーン全体のサイズと個々のコンポーネントの測定値を再確認し、利用可能なスペース内でレイアウトが機能することを確認します。
構造や安全性の詳細を見落とす
もう 1 つの重大な間違いは、クレーンの適切な設置と安全な操作に必要な重要な構造要素や安全機能を見落とすことです。
クリアランスとスペース:
クリアランスゾーンを理解する: クレーンの可動部品 (フック、トロリー、ホイストなど) と他の構造物 (梁、壁、機器など) の間に十分なクリアランスがあることを常に確認してください。これは安全な操作にとって非常に重要です。
垂直および水平のクリアランス: 垂直のクリアランス (フックの高さとクレーンの高さ) と水平のクリアランス (滑走路に沿った移動のためのスペース) の両方を確認します。
耐荷重能力:
構造の完全性を確認する: クレーンがどのようにサポートされているかに注意してください。耐荷重能力を誤って解釈したり無視したりすると、クレーンが不安定になったり故障したりする可能性があります。
材料仕様の確認: 梁や桁などの構造コンポーネントに使用されている材料を検討し、クレーンの荷重に必要な強度と耐久性を満たしていることを確認します。
安全機能:
過負荷保護: クレーンが定格容量を超える重量を持ち上げるのを防ぐ過負荷保護装置を図面で常に確認してください。
リミットスイッチと緊急システム: リミットスイッチ、緊急停止ボタン、衝突防止システムなどの安全装置が設計に正しく組み込まれていることを確認します。
規格への準拠: 業界規格 (ISO、OSHA など) への参照について図面をチェックし、設計が安全規制に準拠していることを確認します。
安全性を見落とすことの結果: これらの重要な要素を無視すると、事故、過度の摩耗、さらにはクレーンの完全な故障につながる可能性があります。図面を解釈する際には常に安全を優先してください。
欠落しているキーの詳細
クレーンの設計図には多くの情報が含まれており、各セクションを注意深く確認しないと重要な要素を見落としてしまいがちです。
すべてのセクションを徹底的にレビュー:
すべてのビューをクロスチェックする: フロア プランや 1 つのセクションだけに注目しないでください。立面図、断面図、詳細図を含むすべてのビューをチェックして、見落としがないことを確認します。各ビューは、他のビューを補完する重要な詳細を明らかにします。
小さくても重要な詳細を確認します。溶接記号、材料仕様、公差マークなどの小さな注釈であっても、クレーンの構造や組み立て方法に大きな影響を与える可能性があります。これらの詳細が欠けていると、製造または設置時に間違いが発生する可能性があります。
重点的に取り組むべき主要分野:
組み立ての詳細: 図面で詳細な組み立て手順を確認してください。これらは、クレーンのコンポーネントがどのように組み合わされるかを理解するために重要です。
接続点: ジョイント、溶接、留め具などの接続点に注意してください。これらは構造の完全性と安全な操作にとって重要です。
メンテナンスと検査の要件: メンテナンス アクセス ポイントと検査手順が図面に記載される場合があります。これらはクレーンの長期的な性能を確保するために不可欠です。
詳細が欠けているとコストがかかる理由: クレーン設計プロセスの重要な部品やステップを見落とすと、誤った設置、安全上の問題、建設および運用段階でのコストのかかるやり直しや遅延が発生する可能性があります。
初心者のための実践的なヒント
鶴の絵を読むことに自信をもつ方法
クレーンの設計図を読み始めたばかりの人にとって、クレーンの設計図を読むのは怖いかもしれません。ただし、適切なアプローチをとれば、自信を築き、これらの図を効果的に解釈できるようになります。
基本的な図面から始める: より詳細で複雑な図面に進む前に、より単純なクレーンの設計に焦点を当てることから始めます。平面図や立面図などの基本的な要素を理解すると、強固な基礎が得られます。
用語をよく理解する: クレーンの設計図では、特定の用語 (クリアランス、耐荷重、桁など) が使用されます。一般的な用語を理解すると、図面の各部分が何を表しているのかを理解するのに役立ちます。
図面を分解する: 鶴の図面を一度に読もうとしないでください。小さなセクション (平面図、立面図、断面図など) に分割し、一度に 1 つの部分を解釈することに集中します。この系統的なアプローチは、全体像を徐々に組み立てていくのに役立ちます。
体系的なアプローチを使用する: まず、表題欄で縮尺、図面日付、プロジェクト名などの重要な情報を確認します。次に、寸法、公差、注意事項などの主要な機能を確認します。
さらに学習するための推奨リソース
理解を深め、スキルを向上させるために、さまざまなリソースを使用できます。
教科書: 機械工学および構造工学の基礎、特にクレーンの設計と建設を扱う教科書を探してください。
例: スティーブン P. リッチモンド著「クレーンの設計と建設」
オンライン コース: 多くのプラットフォームで、技術図面の解釈、CAD ソフトウェア、クレーン操作に関するコースが提供されています。
例: Coursera、Udemy、LinkedIn Learning などのプラットフォームでは、製図やクレーン操作の専門コースを提供しています。
メーカーのリソース: メーカーは多くの場合、クレーン モデルの詳細な図面を提供しています。これは、さまざまな種類のクレーンの特定の要件を理解するのに役立ちます。
エンジニアリング フォーラムとコミュニティ: 専門家がクレーンの設計について話し合い、経験を共有するオンライン コミュニティに参加してください。これは、他の人から学び、鶴の絵の難しい側面について質問するのに最適な方法です。
実際の例を使って練習する
鶴の絵を読むことは練習すれば上達するスキルです。実践的な経験を効果的に構築する方法は次のとおりです。
シンプルなクレーン設計から始める: シングルガーダー天井クレーンや小型のガントリー クレーンなどの基本的なクレーンから始めます。これらの設計はそれほど複雑ではなく、滑走路システム、吊り上げエリア、トロリーの動きなどの主要な機能を解釈する方法を学ぶのに役立ちます。
徐々に複雑な設計に移行する: 基本的な図面に慣れたら、ダブル ガーダー クレーンや特定用途向けのカスタム クレーンなど、より複雑な設計に挑戦してください。これらの設計には、より複雑なコンポーネントや構造の詳細が含まれることがよくあります。
メーカーの図面を練習用に使用する: 多くのクレーン メーカーは、図面例をオンラインで入手できるようにしています。これらの実世界の例を研究して、コンポーネントがどのように配置されているかを確認し、クレーン システムがどのように組み合わされるかをより深く理解してください。
スケッチしてみましょう: 一連の仕様に基づいて独自のクレーンのデザインをスケッチしてみます。この演習は、さまざまなコンポーネントがどのように相互作用するかを視覚化し、学習を強化するのに役立ちます。
エンジニアやデザイナーとのコラボレーション
クレーン図面の詳細について不明な点がある場合は、ためらわずに専門家に相談してください。効果的なコラボレーションは、誤解を解き、全体的な理解を向上させるのに役立ちます。
具体的な質問をする: エンジニアやデザイナーと話すときは、何について助けが必要なのかを明確にしてください。たとえば、「この図面を説明していただけますか?」と尋ねるのではなく、「この断面図でクレーンのフックと屋根の間のクリアランスを明確にしていただけますか?」と尋ねます。
設計プロセスを学ぶ: 材料の選択や構造上の考慮事項など、特定の設計選択の背後にある理論的根拠についてエンジニアに尋ねます。特定の決定が行われる理由を理解すると、設計プロセスについてより深い洞察が得られます。
コラボレーション ツールの活用: 多くのエンジニアは、クレーン図面の作成に AutoCAD や Revit などのソフトウェアを使用します。デジタル プラットフォームに取り組んでいる場合は、デザイナーと効果的にコミュニケーションをとるために、測定機能や注釈機能などの一般的なツールに慣れてください。
コミュニケーションを積極的に行う: 寸法が小さすぎる、クリアランスが不明瞭など、設計上の潜在的な問題に気付いた場合は、早い段階でチームに報告してください。プロアクティブなコミュニケーションにより時間を節約し、将来のエラーを防ぐことができます。
結論
クレーンの設置と安全かつ効率的な操作を確保するには、クレーンの設計図を理解することが不可欠です。これらの図面にはクレーンの構造、コンポーネント、機能に関する詳細情報が含まれているため、エンジニア、設計者、オペレータはクレーンの設置、メンテナンス、安全性について十分な情報に基づいた決定を行うことができます。
クレーンの絵をマスターすると、次のことが可能になります。
クレーンの適切な設置を確保: クレーンの設計図は、コンポーネントの正確な位置決めと設置をガイドし、コストのかかるエラーや遅延を回避するのに役立ちます。
安全性の向上: クレーンの寸法、隙間、耐荷重を明確に理解することで、クレーンが安全な環境に設置され、設計の制限内で操作されるようにすることができます。
パフォーマンスの最適化: 耐荷重、ビーム強度、吊り上げ機構などの主要な設計要素を解釈することで、クレーンが意図したとおりに機能し、機器の故障を防ぎ、寿命を延ばすことができます。
最終的に、クレーン図面は、安全、効果的、効率的なクレーン操作の青写真となります。天井クレーンのカスタマイズ設計が必要な場合は、お気軽にお問い合わせください。
