磁気クレーンとグラブ クレーン: どちらの吊り上げソリューションがプロジェクトに最適ですか?

この比較レポートは、実際のパフォーマンス データ、顧客からのフィードバック、およびさまざまな動作条件下で両方のシステムのトラブルシューティングを行った実際の経験に基づいています。

磁気クレーンとグラブ クレーンのどちらを選択するかによって、マテリアル ハンドリング作業がスムーズに実行されるか、コストのかかる非効率性に直面するかが決まります。選択を誤ると、適切な計画があれば回避できたはずの生産性の損失、予期せぬメンテナンス費用、安全上の懸念が生じます。

この比較では、10 の重要な要素にわたって電磁クレーンとグラブ クレーンの本質的な違いを分析します。どのシステムが貴社の材料の種類、運用上の要求、予算の制約に適合するかがわかります。スチールコイル、金属スクラップ、バルク材料のいずれを扱う場合でも、これらの違いを理解することで、賢明な投資を行い、よくある調達ミスを回避することができます。

磁気クレーンとグラブクレーン: コアテクノロジーの説明

磁気クレーンの仕組み

磁気天井クレーン荷重試験 グラブ天井クレーン荷重試験

磁気クレーンは、電磁的な吊り上げ力を使用して、物理的に掴むことなく鉄材料を取り扱います。電磁クレーン システムは、コイル巻線に電流が流れると強力な磁場を生成します。 IEEE の電磁原理によれば、磁場の強さは電流とコイル密度に直接比例します。これにより、オペレーターは鋼板のピックアップ、コイルの吊り上げ作業、および金属スクラップの作業を驚くほど効率的に行うことができます。

クレーンの吊り上げ用マグネットには、鉄心に銅またはアルミニウムのワイヤーが巻かれています。電磁クレーンが作動すると、500 kg から 50 トンを超える荷重を処理するのに十分な強力な磁気吸引力が生成されます。最新のクレーン マグネットには、バックアップ電源システムやスロー リリース メカニズムなどの安全機能が組み込まれており、フック以下の吊り上げ装置に関する ASME B30.20 安全基準を満たしています。{6}{6}-

スチールコイル磁石と特殊な電磁リフティング磁石の設計は、さまざまな材料形状に対応します。円形の電磁石はコイルの吊り上げに最適ですが、長方形のクレーン磁石は鋼板や構造コンポーネントの取り扱いに優れています。

グラブクレーンの動作原理

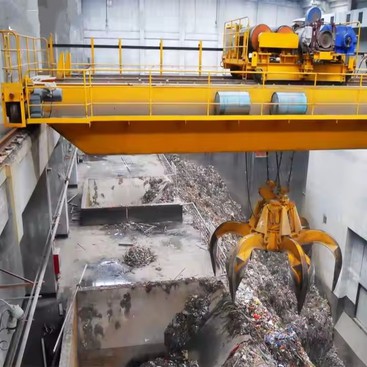

グラブ クレーンは、機械式または油圧式グラブ バケットを使用して、材料を物理的に掴んで収容します。クラムシェル バケット クレーンは、グラブ機構を開閉するケーブルまたは油圧シリンダーのシステムを通じて動作します。この物理的封じ込め方法は、鉄材料と非鉄材料の両方に使用できます。-

油圧グラブバケット システムは、開く幅と閉じる力を正確に制御します。クレーン用途のグラブには、バルク材料用のクラムシェル型設計、軽作業用の機械式グラブ システム、解体またはリサイクル作業用の特殊なグラブ クラムシェル ユニットなど、さまざまな構成があります。

クレーン設置用のクラムシェル バケットは通常、材料を下からすくい上げる 2 つ以上のヒンジ付きバケットを備えています。グラブバケット機構は、磁気システムでは処理できない石炭、穀物、砂、混合廃棄物などのばらばらの物質を処理できます。

包括的な比較: 10 の重要な決定要素

材料の適合性分析

磁気クレーンは強磁性材料のみを扱います。鋼板、鉄スクラップ、鋼コイル磁石の用途、および鋳鉄部品は完璧に機能します。ただし、電磁石を備えたクレーンは、アルミニウム、銅、ステンレス鋼グレード、または非金属材料を持ち上げることはできません。-

グラブクレーンは、汎用的なマテリアルハンドリング能力を実証します。クラムシェル型バケット クレーンは、建設廃材から穀物、石炭、バイオマス、都市廃棄物、混合リサイクル可能物まで、あらゆるものを処理します。この多用途性により、グラブ クレーン ソリューションは、多様な材料の流れを扱う施設にとって理想的なものとなっています。

材料タイプの比較:

運用効率の指標

互換性のある材料を取り扱う場合、電磁クレーンはグラブ システムよりも 30 ～ 40% 早く吊り上げサイクルを完了します。電磁リフティングマグネットにより、位置調整なしで瞬時に取り付けられます。オペレーターは磁石をスチール表面に降ろし、電流を流すだけです。

クラムシェル型装置では、材料を適切に捕捉するために正確な位置決めが必要です。グラブバケットは正しく位置合わせされ、完全に閉じ、持ち上げサイクル全体にわたってグリップを維持する必要があります。これにより、磁気アタッチメントと比較して、1 サイクルあたり 15 ～ 30 秒の時間が追加されます。

しかし、グラブクレーンシステムは、材料の種類や形状の不規則性に関係なく、一貫したサイクルタイムを維持します。磁気クレーンの性能は、錆びた表面、塗装された材料、または十分な磁気接触面積が得られない薄い金属板では低下します。

初期投資に関する考慮事項

電磁クレーン システムは通常、同等のグラブ設置よりも 20 ～ 35% 高い初期投資を必要とします。クレーンの磁石自体に多額の設備コストがかかり、さらに適切な電力を供給するための電気インフラのアップグレードも必要になります。容量 10 トンの電磁リフティング マグネット システムには、400 ～ 600 kW の電源インフラストラクチャが必要になる場合があります。

クラムシェルバケットクレーンの設置は初期費用が安くなりますが、より堅牢な構造サポートが必要です。機械式グラブコンポーネントと油圧システムは、適度な設備投資となります。ただし、クレーン用途のグラブには、グラブバケットと最大積載量の合計重量に耐えるために、より強力なブーム構造が必要です。

インフラストラクチャ要件は大幅に異なります。磁気システムには、配電のアップグレード、バックアップ電源の準備、および場合によっては専用の変圧器が必要です。グラブ システムには、油圧パワー ユニット、ホースの配線、および作動油管理システムが必要です。

運営コスト分析

電磁石を備えたクレーンは、動作中に大量の電力を消費します。 300 kW を消費する一般的な産業用電磁クレーンの場合、電気代だけで稼働時間あたり約 10 ～ 20 ドルかかります。消費電力はリフティングマグネットのサイズとデューティサイクルの強度によって異なります。

油圧グラブバケット システムは、全体的に消費エネルギーが少なくなります。油圧パワーユニットは、グラブの開閉サイクル中にのみ動作します。グラブクレーンの操作にかかる燃料や電気のコストは、通常、同様のトン数の電磁式代替手段よりも 40 ～ 60% 低くなります。

メンテナンスコストの観点から、鉄材料用途には磁気システムが有利です。電磁リフティング マグネット ユニットには可動部品が少なく、主に電気システムのチェックが必要です。グラブのクラムシェル機構では、定期的な油圧シールの交換、構造の摩耗検査、機械部品の潤滑が必要です。

メンテナンス要件

磁気クレーンのメンテナンスは電気コンポーネントに重点を置いています。オペレーターはコイル昇降システムの絶縁の完全性、接続の堅さ、冷却システムの機能を検査します。電磁クレーンは通常、デューティ サイクルに応じて 6 ～ 12 か月ごとに専門的な電気メンテナンスを必要とします。

クラムシェルバケットのメンテナンスには、機械システムと油圧システムが関係します。グラブバケットは毎日の目視検査、毎週の注油、毎月の油圧システムのチェックが必要です。グラブ クラムシェル ヒンジや歯などの構造コンポーネントは、摩耗の監視と定期的な交換が必要です。

ダウンタイムのパターンはシステムによって異なります。磁気不良は電気部品の故障により突然発生することが多いですが、部品が到着すればすぐに修理が完了します。グラブ システムは、油圧漏れや機械的摩耗によって徐々に性能が低下するため、事前に警告しますが、より頻繁な予防介入が必要です。

安全上の考慮事項

電磁クレーンには特有の安全上の課題があります。バックアップ システムが作動しない限り、停電が発生すると即座に負荷が解放されます。OSHA 規制 1910.179 では、停電時の無制御な負荷解放を防止するフェールセーフ メカニズムを天井クレーンに組み込むことが義務付けられています。-電磁石を備えた最新のクレーンには、10 ～ 30 分間の保持電力を提供するバッテリー バックアップが組み込まれていますが、これは依然として緊急手順を必要とする重要な安全上の考慮事項です。

電磁持ち上げ力は、空隙、表面の汚れ、または材料の厚さの変化によって減少します。オペレーターは持ち上げる前に磁気接触が適切であることを確認する必要があります。荷重監視システムは、材料が予期せず落下する可能性がある部分的な取り付けの失敗を防ぐのに役立ちます。

グラブクレーンの安全性は機械的な完全性を重視しています。クラムシェル型機構は、荷重を安全に保持するために完全に閉じる必要があります。油圧グラブバケット システムには、不完全な閉鎖を検出するための圧力監視が含まれています。輸送中の物質の流出は、完全な荷重解放ではなく、安全上の主な懸念事項となります。

荷重処理精度

磁気システムは、平らで規則的な材料の処理に優れています。スチールコイルマグネットは、磁力の分散により自動的に荷重を中心に配置します。電磁クレーンは、適切に積み重ねられていれば、複数のシートを同時に取り扱うことができます。荷物の位置決め精度は、取り付け方法よりも主にクレーン制御システムに依存します。

クラムシェルバケットクレーンの操作には、材料を正確に捕捉するためのオペレーターのスキルが必要です。クレーン作業用のグラブでは、材料をこぼれずに効果的にすくうために、慎重な位置決めが必要です。熟練したオペレーターは優れた精度を実現しますが、磁気システムに比べてパフォーマンスはオペレーターの経験によって大きく異なります。

物的損害のリスクは大きく異なります。電磁リフティングマグネットは材料を粉砕したり貫通したりすることなくグリップし、スチールコイルやプレートの表面仕上げを維持します。グラブバケットの歯は、材料、特に柔らかい金属やきれいな表面を必要とする材料に跡を付けたり、損傷したりする可能性があります。

環境適応力

磁気クレーンは過酷な条件下では性能が低下します。雨、雪、または表面の氷により空隙が生じ、電磁揚力が 30 ～ 70% 減少します。極端な温度はコイルのリフト性能に影響を与え、極端な寒さでは電気抵抗が増加し、極端な熱では絶縁損傷の危険があります。

グラブクレーンシステムは優れた環境耐性を発揮します。機械式グラブは、雨、雪、粉塵、または -40 度から +50 度の極端な温度の中でも確実に機能します。油圧グラブバケット システムは、寒冷地向けの油圧作動油を必要とする場合がありますが、それ以外の場合は天候による性能低下なしで動作します。-

屋内と屋外の設置に関する考慮事項は異なります。電磁クレーンは、次のような制御された環境で優れた機能を発揮します。製鉄所または製造店。クラムシェル型装置は、耐候性が現実的ではない港湾、リサイクルヤード、バルクマテリアルターミナルなどの屋外用途に適しています。

運用上の柔軟性

磁気クレーン システムの汎用性は限られています。特定のスチール コイル マグネットまたはプレート処理用に構成した後、異なる材料タイプに変更するには、異なるリフティング マグネットの設計が必要になります。ただし、クイックチェンジ システムを使用すると、さまざまな鉄材料を扱う施設の電磁石構成を 15 ～ 30 分で交換できます。-

クレーン用途用のクラムシェルバケットは、優れた柔軟性を提供します。オペレーターは、グラブ開口部の幅を調整したり、グラブバケットの設計を交換したりするだけで、まったく異なる材料を処理できます。グラブクレーン機能を備えた 1 台のクレーンで、午前中に金属スクラップを処理し、午後にバルク石炭を処理できます。

耐荷重調整はグラブシステムに有利です。油圧式グラブバケットは、軽い荷物の場合は部分的に充填したり、少量のグリップを掴むことができます。電磁リフティング マグネットは、定格容量またはそれに近い容量で最も効率的に機能しますが、非常に軽い負荷や小さな材料片では効果が低下します。

長期的な耐久性-

電磁クレーン システムは、適切にメンテナンスされた場合、優れた寿命を示します。クレーン用のリフティングマグネットには、マグネット自体に可動部品は含まれておらず、電気部品のみが含まれています。高品質のクレーン マグネットは、定期的なコイルの巻き戻しと電気システムの更新により 15 ～ 20 年間正常に動作します。

機械式グラブのコンポーネントは継続的な摩耗に直面します。グラブ クラムシェル歯、ピボット ピン、および油圧シリンダーは、材料の磨耗性とデューティ サイクルに応じて 3 ～ 7 年ごとに交換する必要があります。ただし、モジュラー設計により、グラブシステム全体を交換することなくコンポーネントを交換できます。

総耐用年数を比較すると、全体的な寿命は同様であることがわかります。磁気クレーンとグラブクレーンの両方の設備は、通常、適切なメンテナンスを行えば 20 ～ 30 年間稼働します。電磁クレーンでは必要な電気部品の交換は少なくなりますが、より高価になります。クラムシェルバケットクレーンは、より頻繁に、しかしより低コストで機械部品を更新する必要があります。

意思決定: 選択フレームワーク

磁気クレーンが優れているとき

鉄鋼材料のみを取り扱う場合は、電磁クレーンを選択してください。鉄鋼サービスセンター、プレート製造業者、コイル加工施設、および鉄金属のみを扱うスクラップヤードは、クレーンマグネットの効率から最も恩恵を受けます。

-一貫した材料タイプによる大量生産作業には、磁気クレーンへの投資が正当化されます。毎日 50+ トンのスチール コイル、プレート、またはビレットを処理する場合、30 ～ 40% のサイクル タイムの利点により、生産性が大幅に向上します。電磁リフティング マグネットは、スループットの向上によって利益をもたらします。

屋内の制御された環境では、磁気システムの利点が最大限に活用されます。温度安定性、乾燥状態、清潔な材料表面により、環境性能を低下させることなく電磁クレーンが最適に動作します。

グラブクレーンが勝つとき

さまざまなマテリアルハンドリング要件に合わせてグラブクレーンシステムを選択してください。リサイクル施設、港湾、バルク資材ターミナル、解体請負業者は、単一の装置で複数の種類の資材を処理できるクラムシェル型バケット クレーンの多用途性を必要としています。

屋外設置ではグラブシステムが好まれます。油圧式グラブバケットは、磁気クレーンの有効性を大きく損なう天候の変化があっても性能を維持します。気候管理された作業エリアのない施設では、機械式グラブの信頼性を優先する必要があります。{2}}

非鉄材料の取り扱いには、解決策が必要です。-アルミニウム、銅、ステンレス鋼、または非金属材料を処理するあらゆる作業には、他の考慮事項に関係なく、クラムシェル装置が必要です。-

ハイブリッド ソリューションと特別な考慮事項

デュアル システムのインストール-

大規模な施設では、磁気クレーン システムとグラブ クレーン システムの両方を設置する場合があります。このアプローチは、他のあらゆるものに対する汎用性を維持しながら、鉄材料に最適な効率を提供します。材料の流れが互換性のあるカテゴリに明確に分かれている場合、投資は意味があります。

クイックチェンジ システムにより、1 台のクレーンでリフティング マグネットとグラブバケットのアタッチメントを切り替えることができます。この妥協的な解決策は、二重設置よりコストが低くなりますが、アタッチメントの交換時間が必要となり、操作の簡素化が低下します。

新興テクノロジーの考慮事項

永久磁石システムは、電磁技術と永久磁石技術を組み合わせたものです。これらのクレーン用ハイブリッドリフティングマグネットは、電磁制御を提供しながら、電力損失時に保持力を維持します。この技術は、従来の電磁クレーンよりもコストが 15 ～ 25% 高いにもかかわらず、安全性が重要な用途に適しています。-

自動グラブ システムは、センサーと制御システムを統合して半自律操作を実現します。{0}コンピュータ-制御の油圧グラブバケットの位置決めにより、一貫性が向上し、オペレータのスキル要件が軽減されます。この進歩は、熟練したオペレーター不足に直面している施設に特に恩恵をもたらします。

導入の成功要因

-購入前評価チェックリスト

決定する前に、材料の組成を徹底的に分析してください。材料の種類、1 日あたりの量、サイズの範囲、表面の状態を文書化します。磁気クレーンを設置した後、15% の非鉄含有物を発見した施設は、高額な運用上の妥協に直面しています。-

電磁クレーンの電気インフラの容量を評価します。利用可能な電力、電圧の安定性、バックアップ電源のオプションを確認します。電力供給が不十分だと、電磁リフティング磁石の性能上の問題や潜在的な安全上の問題が発生します。

オペレーターのスキルレベルを正直に考慮してください。グラブクレーンの操作には、磁気システムよりも多くのトレーニングと練習が必要です。オペレータの離職率が高い施設では、鉄鋼材料の取り扱いに電磁クレーンのシンプルさが好まれる場合があります。

ベンダーの選択基準

あなたの業界分野で実績のある設置実績を持つサプライヤーを選択してください。同等の条件で同様の材料を扱う参照サイトをリクエストします。仕様だけに頼るのではなく、実際のパフォーマンスを観察するために稼働中の設備を訪問してください。

スペアパーツの入手可能性、テクニカル サポートの応答時間、ローカル サービスの存在などのアフターサポート機能を確認します。{0}クラムシェル バケット クレーンまたは電磁クレーンは、信頼できる継続的なサポートを必要とする長期的な投資を意味します。-

エネルギー消費量、メンテナンス スケジュール、予想されるコンポーネントの交換間隔など、詳細な総所有コストの予測をリクエストします。購入価格だけに焦点を当てるのではなく、ライフサイクルコストを比較してください。

結論: 機器を運用上の現実に合わせる

磁気クレーンとグラブクレーンの決定は、基本的に材料の適合性と動作環境に依存します。電磁クレーンは、制御された環境での大量の鉄鋼材料の取り扱いにおいて比類のない効率を実現します。-速度の利点とメンテナンスの必要性が低いため、材料と条件が適切に調整されていれば、より高い初期投資が正当化されます。

グラブ クレーンは、さまざまな材料の流れ、屋外作業、非鉄材料を処理する施設に不可欠な多用途性を提供します。{0}クラムシェルバケットクレーンは初期費用が安く、磁気システムでは対応できない運用要件の変化に適応します。

調達を成功させるには、1 つのテクノロジーが普遍的に優れていると仮定するのではなく、正直な運用評価が必要です。機器の機能を実際の材料、環境、および容量の要件に合わせます。正しい選択は生産性を最大化しますが、間違った選択では機器の品質に関係なく継続的な運用上の問題が発生します。

見積もりを依頼する前に、詳細なマテリアル フロー分析とインフラストラクチャの評価から始めることを検討してください。この準備により、ベンダーの提案が一般的な機能ではなく、特定の要件に確実に対応できるようになります。適切な評価への投資は、数十年にわたる信頼性の高い効率的なマテリアル ハンドリング業務を通じて利益をもたらします。選択プロセス中に問題が発生した場合は、お気軽に Minecrane プロフェッショナル エンジニアリング チームにご連絡ください。無料の技術コンサルティングサービスを提供しておりますので、お問い合わせをお待ちしております。
