最も重要なポイント
クレーンの能力 (トン数) のみに焦点を当てると、購入者やエンジニアに誤解を与え、その結果、非効率的な運用、メンテナンス費用の増加、および潜在的な安全上の問題が発生する可能性があります。クレーンを効果的に選択するには、定格荷重だけでなく、デューティ サイクル、作業環境、リフト高さ、スパン、速度、精度、総所有コストを評価する必要があります。
箇条書きの重要なポイント
定格容量 (SWL) はクレーンを選択する際の 1 つの要素にすぎません。業務効率を保証するものではありません。
荷重の種類と配分は、安全な吊り上げとクレーンの性能に影響を与えます。
デューティサイクルと吊り上げ頻度によって、クレーンの寿命と信頼性が決まります。
リフトの高さ、スパン、ホイストの移動量は、クレーンの設計とワークフローの効率に影響します。
屋外暴露、粉塵、温度、腐食などの環境要因は、長期的なパフォーマンスに影響します。{0}}
操業速度と精度は、製鉄所、港湾、建設現場の生産性に直接影響します。
総所有コストには、メンテナンス、エネルギー消費、ダウンタイムが含まれており、{0}}指定を超えるか-、-コストが増加します。
はじめに: クレーンの能力だけが誤解を招きやすい理由
安全作業荷重 (SWL) とも呼ばれる定格容量は、標準条件下でクレーンが安全に持ち上げることができる最大重量を定義します。これは重要な仕様ではありますが、多くの購入者は、クレーンのトン数が大きい方が自動的に優れた性能を発揮すると考えていますが、必ずしもそうとは限りません。
バイヤー早見表
クレーンのタイプ 一般的な能力範囲 主な制限要因

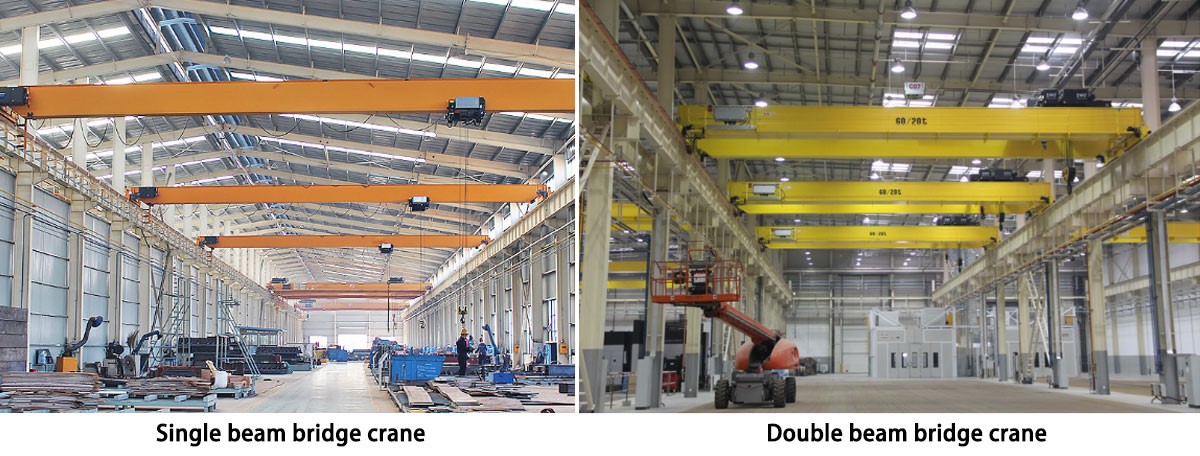

単桁橋クレーン 1 ～ 20 t (特殊設計では最大 32 t) スパン、フック高さ、たわみ
二重桁橋クレーン 5–100+ t 構造剛性、負荷クラス
吊り下げ式 (-走行中) クレーン 0.5～10 t (最大 15 t 特殊) 滑走路ビーム強度
欧州-タイプ シングル ガーダー クレーン (ホイスト トロリー) 1 ～ 20 t ヘッドルーム、輪重、負荷の最適化
ヨーロッパ-タイプ ダブル ガーダー クレーン (ホイスト トロリー) 5 ～ 80 t フック アプローチ、デューティ クラス
欧州-型ダブルガーダークレーン（オープンウインチトロリー）20–200+ t 構造設計、デューティサイクル
防爆-橋クレーン 1 ～ 50 t 防爆-準拠レベル
グラブバケット天井クレーン 5～100 トン グラブ自重 + 材料-
磁気天井クレーン 3–50+ t 磁石自重、電源の安全性
鋳造/冶金クレーン 10–350 t 安全クラス、冗長性、義務
定格容量について
安全作業荷重 (SWL) とも呼ばれる定格容量は、標準条件下でクレーンが安全に持ち上げることができる最大重量を定義します。これは重要な仕様ですが、多くの購入者は、クレーンのトン数が大きいほど自動的に優れたパフォーマンスが得られると考えていますが、必ずしもそうとは限りません。
キーポイント
重要なポイント: 定格容量はベースラインの測定値であり、{0}}現実世界の運用効率、速度、または製鉄所クレーン、天井クレーン、ガントリー クレーン、屋外ブリッジ クレーンなどの特定の産業用途への適合性を反映するものではありません。{1}}
「能力だけを考える」ことの落とし穴-
持ち上げ能力のみに焦点を当てると、重大なリスクと隠れたコストが発生する可能性があります。デューティサイクル、環境条件、リフト高さ、スパン、動作速度、精度などの他の重要な要素を無視すると、複数の運用上および財務上の問題が発生する可能性があります。
容量のリスク-選択のみ
運用の非効率: ワークフローのボトルネックとマテリアルハンドリングの遅延。
メンテナンスとダウンタイムの増加: 過剰なストレスがかかるコンポーネントは摩耗が早くなり、サービスコストの増加につながります。
コンポーネントの早期摩耗: ホイスト、ギア、モーターは予想よりも早く劣化します。
安全上のリスク: 人員や機器に対する潜在的な事故や過負荷事故。
バイヤー向けの洞察
購入者向けの洞察: 十分な能力を備えたクレーンであっても、これらの追加要素を考慮しないとパフォーマンスが低下する可能性があります。
このガイドの目的
このガイドは、産業用クレーンの購入者、プラント エンジニア、メンテナンス プランナーを対象に作成されています。その目的は次のとおりです。
定格容量だけでは意思決定に不十分な理由を強調します。{0}}
クレーンの性能、信頼性、寿命に影響を与える実際の仕様について説明します。
購入者が生産性、操作の安全性、費用対効果を最大化するクレーンを選択できるよう支援します。{0}
対象となるアプリケーションとテイクアウト
対象となるアプリケーション: 製鉄所、港湾、建設ヤード、製造施設、屋外生産システム。{0}}
要点: デューティ サイクル、荷重の種類、環境要因、スパン、リフト高さ、速度、精度を考慮したクレーンの選択に対する総合的なアプローチ-により、ROI の向上、安全な運用、長期的な信頼性が確保されます。-
クレーン能力
クレーン耐荷重は安全作業荷重 (SWL) とも呼ばれ、理想的な条件下でクレーンが安全に持ち上げることができる最大重量を定義します。メーカーは、通常動作中の予期せぬ応力、軽度の位置ずれ、またはわずかな過負荷を考慮して、この定格に安全係数を含めています。
クレーンの能力が実際に意味するもの
クレーン耐荷重は安全作業荷重 (SWL) とも呼ばれ、理想的な条件下でクレーンが安全に持ち上げることができる最大重量を定義します。メーカーは、通常動作中の予期せぬ応力、軽度の位置ずれ、またはわずかな過負荷を考慮して、この定格に安全係数を含めています。
購入者向けの重要な洞察
購入者向けの重要な洞察: SWL は理論上の安全限界を示すものであり、クレーンの最適な動作性能を示すものではありません。リフトの高さ、スパン、巻き上げ速度、デューティ サイクルなどの要因は、クレーンが現実世界の荷重をどれだけ効果的に処理できるかに影響します。-
メーカーが最大吊り上げ荷重を決定する方法
クレーンのメーカーは、以下に基づいて容量を計算します。
桁、エンドトラック、滑走路ビームの構造強度。
昇降および走行用のホイストおよびトロリーのモーター定格。
設計基準と安全規定 (ISO、FEM、CMAA、または CE 認証)。
静的および動的負荷テストを含むテストとシミュレーション。
これにより、クレーンは制御された条件下で指定された SWL を安全に取り扱うことができます。ただし、-頻繁な持ち上げサイクル、変動する負荷分散、過酷な環境などの実際の動作条件-は、パフォーマンスや寿命に影響を与える可能性があります。
よくある誤解: 「トン数が大きいほど=のクレーンが優れている」
多くの購入者は、定格容量が高ければ自動的にクレーンも優れていると考えていますが、これは誤解を招きます。
実際の積載量が 5 ～ 10 トンの場合、20 トンのクレーンは十分に活用されない可能性があり、初期コストとエネルギー消費の増加につながります。
大容量のクレーンでは精度や速度が不足し、ワークフローが遅くなる場合があります。-
トン数のみに焦点を当てると、環境適合性、デューティ サイクル、スパン、揚程が無視されます。これらは日常の運用においてより重要となることがよくあります。
バイヤーの洞察
購入者の洞察: クレーンの選択は、単に最高トン数を追求するのではなく、適切な容量、-デューティ サイクル-を意識し、用途{2}}に特化したものである必要があります。
キャパシティを超えて: 購入者が考慮すべきこと
クレーンの定格能力はパズルの 1 ピースにすぎません。実際のパフォーマンスは、運用、環境、設計の複数の要素に依存します。-天井クレーン、ガントリー クレーン、製鉄所クレーン、屋外ブリッジ クレーンの場合、これらを無視すると、非効率性、コスト高、安全上のリスクにつながる可能性があります。
概要
クレーンの定格能力はパズルの 1 ピースにすぎません。実際のパフォーマンスは、運用、環境、設計の複数の要素に依存します。-天井クレーン、ガントリー クレーン、製鉄所クレーン、屋外ブリッジ クレーンの場合、これらを無視すると、非効率性、コスト高、安全上のリスクにつながる可能性があります。
負荷特性
重要な理由: 荷重の種類と配分は、安全性とクレーンの性能の両方に影響を与えます。
重要なポイント:
単一の荷物と複数の荷物の比較: 複数の荷物を同時に扱うには、クレーンの過負荷を避けるために慎重な計画が必要です。
重心の変動: 中心を外して持ち上げると、ホイスト、トロリー、橋の構造物にストレスがかかる可能性があります。{0}
動的荷重と静的荷重: 荷重が移動または揺れると、機械的ストレスが増加し、ホイストの選択に影響します。
デューティサイクルと使用頻度
重要な理由: クレーンを稼働する頻度によって、クレーンの耐久性とメンテナンスの必要性が決まります。
重要なポイント:
軽度、中度、または重度の負荷: 負荷の評価は動作強度を反映します。
寿命への影響: 最大容量近くで頻繁に持ち上げると、モーターやギアの摩耗が加速します。
メンテナンス計画: デューティ サイクルが高いほど、より頻繁な検査が必要になります。
バイヤーへのヒント: 信頼性とコスト効率を高めるために、クレーンの作業クラスをワークフローに常に一致させてください。
リフト高さとスパン
重要な理由: フックの高さとスパンは、クレーンの選択、構造設計、運用効率に影響します。
重要なポイント:
フックの高さ: どれくらいの高さの荷物を安全に持ち上げることができるかを決定します。
橋のスパン: トロリーの設計と橋の安定性に影響します。
クレーンの種類の関連性:
トップランニング クレーン: 重い荷物や長いスパンに最適です。
アンダーハング クレーン: -スパンが短く、軽い荷物の場合は費用対効果が高くなります。
シングルガーダーとダブルガーダー: ダブルガーダーはより安定性と耐荷重性を提供します。
作業環境
重要な理由: 環境条件はクレーンの耐久性と安全性に直接影響します。
重要なポイント:
屋内と屋外: 屋外クレーンは、天候、極端な温度、粉塵、湿気にさらされます。
産業環境:
製鉄所 → 高熱、粉塵、スケール。
造船所 → 海水と腐食。
建設ヤード → 埃、汚れ、凹凸のある表面。
保護対策: コーティング、ホイスト カバー、防爆ホイストによりクレーンの寿命が延びます。{0}
購入者へのヒント: 環境固有のクレーンを評価して、ダウンタイムとメンテナンスのコストを最小限に抑えます。{0}
動作速度と精度
重要な理由: 容量だけよりもスピードと制御の方がワークフローに影響します。
重要なポイント:
ホイストの速度、トロリーの移動、ブリッジの移動は効率に影響します。
位置決めの精度は、狭い場所や危険な場所で安全に取り扱うために非常に重要です。
バイヤーへのヒント: 適切な能力を備えたクレーンであっても、正確な制御や速度が不足している場合、作業が遅くなる可能性があります。
総所有コスト (TCO)
重要な理由: 最も安価なクレーンや最大容量のクレーンが最も費用対効果が高いとは限りません。{0}
重要なポイント:
仕様を超えるとエネルギー使用量が増加します。-
クレーンの能力が不足していると、ボトルネックが発生し、メンテナンス費用が高くなります。{0}
先行投資と長期的な運用コストの両方を考慮してください。{0}}
事例: 容量だけでは不十分な理由
これらの例は、現実世界の産業環境において、クレーンの能力のみに焦点を当てることがいかに非効率性、メンテナンス費用の増加、安全上のリスクにつながる可能性があるかを浮き彫りにしています。{0}}
概要
これらの例は、現実世界の産業環境において、クレーンの能力のみに焦点を当てることがいかに非効率性、メンテナンス費用の増加、安全上のリスクにつながる可能性があるかを浮き彫りにしています。{0}}
事例 1: 大容量-だが低速-の天井クレーン
シナリオ: 20 トンの天井クレーンが製造ヤードに設置されました。
問題: クレーンがフル稼働に近い状態で使用されることはほとんどありませんでしたが、ホイストとブリッジの速度が低いため、日常のワークフローが遅くなりました。
影響: 生産の遅れ、十分に活用されていない投資、サイクルタイムの延長。
購入者のインサイト: クレーンを選択するときは、最大トン数だけでなく、動作速度、精度、実際の荷重要件も考慮してください。{0}}
事例 2: 高容量クレーンの環境腐食
シナリオ: 最大トン数に対応したクレーンが屋外の鉄鋼ヤードに設置されました。
問題: クレーンは、ほこり、湿気、高熱により早期腐食が発生しました。
影響: コンポーネントの初期故障、予期せぬメンテナンス費用、ダウンタイム。
バイヤーの洞察: 屋外クレーンを選択するときは、環境条件、保護コーティング、ホイスト カバーを考慮に入れてください。
ケース例 3: 容量は適切だがスパンが正しくない
シナリオ: 鋼材の取り扱い作業のために、十分な定格容量を備えた単一のガーダー クレーンが設置されました。-
問題: クレーンのスパンが施設のレイアウトと一致しないため、トロリーの移動が制限され、ボトルネックが生じていました。
影響: 業務の非効率性、不均一な負荷処理、生産性の低下。
バイヤーの洞察: フックの高さ、橋のスパン、クレーンのタイプが施設のレイアウトと吊り上げ要件と一致していることを確認します。
結論
結論:
適切なトン数のクレーンであっても、速度、環境保護、スパンを無視すると、パフォーマンスが低下する可能性があります。 -クレーンの仕様を実際の運用ニーズに適合させる-総合的なアプローチにより、効率性、安全性、長期的なコスト削減が保証されます。-
実用的な購入者チェックリスト: 適切なクレーンを選択するための重要な質問
天井クレーン、ガントリー クレーン、または製鉄所クレーンを選択する場合、定格容量は全体像の一部にすぎません。このチェックリストを使用して、クレーンが性能、安全性、コストの期待を満たしていることを確認してください。
概要
天井クレーン、ガントリー クレーン、または製鉄所クレーンを選択する場合、定格容量は全体像の一部にすぎません。このチェックリストを使用して、クレーンが性能、安全性、コストの期待を満たしていることを確認してください。
最大荷重と荷重分散
質問: リフトごとの実際の最大荷重はいくらですか?また、それはどのように分散されますか?
考慮事項:
単一ロードと複数ロードの比較
重心の変動
静的荷重と動的荷重
バイヤーの洞察: 不均一な荷重や揺れのある荷重はホイストやトロリーにストレスを与え、クレーンの安全性と効率に影響を与える可能性があります。
デューティサイクルと使用頻度
質問: クレーンはどのくらいの頻度で使用されますか?また、その任務クラスは何ですか?
考慮事項:
軽度、中度、または重度の分類-
1 日あたりのリフト数と使用される定格容量の割合
メンテナンススケジュールへの影響
バイヤーの洞察: クレーンのデューティ サイクルを運用ニーズに適合させることで、寿命を確保し、ダウンタイムを削減します。
フックの高さ、スパン、移動量の要件
質問: クレーンは必要なすべての吊り上げポイントに効率的に到達しますか?
考慮事項:
安全なクリアランスを実現するフックの高さ
橋径間とトロリー走行距離
トップランニングクレーンとアンダーハングクレーン。-単桁対二重桁
バイヤーの洞察: 容量が十分であっても、スパンや高さが不適切であると、ワークフローのボトルネックが発生する可能性があります。
環境要因
質問: 環境条件はクレーンの性能や寿命に影響しますか?
考慮事項:
屋内での操作と屋外での操作の違い
粉塵、熱、湿気、または腐食性物質への曝露
保護コーティング、ホイスト カバー、防爆ホイスト-
バイヤーの洞察: 環境に適応したクレーンはメンテナンスコストを削減し、早期故障を防ぎます。
動作速度と精度
質問: 速度と精度はワークフローにとって適切ですか?
考慮事項:
ホイストの速度、トロリーの移動、橋の動き
組み立てや材料配置時の位置決め精度
バイヤーの洞察: クレーンの能力は十分ですが、速度や精度が低いと、作業が遅くなり、生産性が低下する可能性があります。
総所有コスト (TCO)
質問: 運用とメンテナンスの長期的なコストはどれくらいですか?{0}}
考慮事項:
エネルギー消費と効率
メンテナンスの頻度とダウンタイム
生涯 ROI と初期購入コストの比較
購入者の洞察: TCO を評価すると、仕様を超えるクレーンでの過剰な支出や、仕様を満たしていないクレーンでのパフォーマンスの低下を防ぐことができます。{0}{1}
結論: より賢明なクレーン選択のために能力を超えて検討する
重要なメッセージ: クレーンの定格容量は方程式の一部にすぎません。トン数のみに基づいてクレーンを選択すると、非効率性、コスト高、安全上のリスクにつながる可能性があります。
考慮すべき総合的な要素:
デューティサイクルと使用頻度: 耐久性を確保し、ダウンタイムを削減します。
作業環境: クレーンを屋内/屋外の条件、粉塵、熱、湿気、腐食に適応させます。
リフトの高さ、スパン、移動量: 施設のレイアウトと運用上のニーズに適合します。
操作速度と精度: ワークフローと生産性を最適化します。
メンテナンスと総所有コスト: 初期投資と長期的な効率性のバランスをとります。-
購入者のポイント:-これらの重要な要素に沿って容量を評価する包括的なアプローチ-により、次のことが保証されます。
業務効率とワークフローの生産性の向上
メンテナンスコストとライフサイクルコストの削減
人員と機器の安全な持ち上げとマテリアルハンドリング
製鉄所、港湾、建設ヤード、屋外生産システムなどの産業用途の ROI の向上
最終的な洞察: 定格トン数だけを決定要因としないでください。賢いクレーンの選択とは、現実世界の運用ニーズに機器を適合させ、長期的な価値、安全性、効率を確保することです。-
