ガントリークレーン

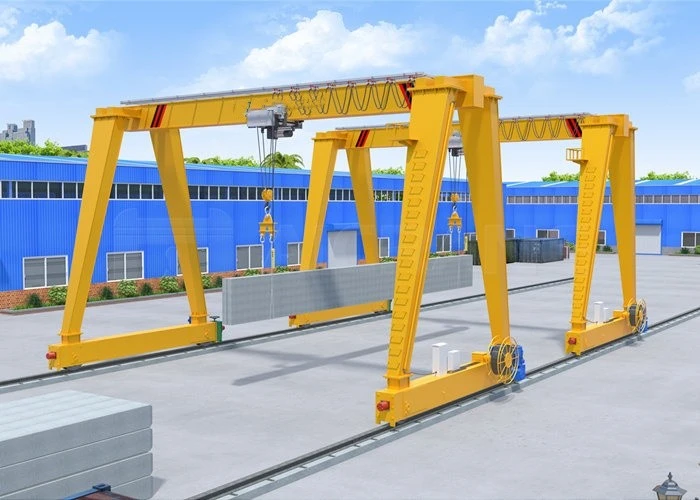

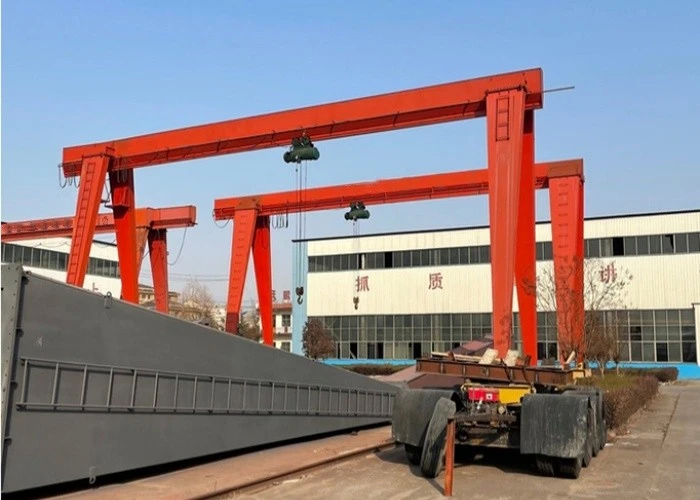

シングルガーダーガントリークレーンは構造が簡単で、製造と設置が容易で、質量が小さいです。主梁は主に偏向レールボックスフレーム構造で、ドア脚はL字型とC字型の2つの形式があります。これらの設計はすべて、操作効率と安全性を向上させるように設計されています。 L型は設置が簡単で耐応力性に優れていますが、荷物を持ち上げるためのスペースが比較的狭いです。 C型の脚は傾斜または湾曲しており、横方向のスペースが広く、脚をスムーズに通過できるようにします。 シングルガーダーガントリークレーンは、吊り上げ能力が50トンを超えず、スパンが35メートル未満の場合に最も広く使用されています。 ダブルメインビームと比較して、全体的な剛性は弱くなりますが、構造が簡単で質量が低いため、メンテナンスが容易で、コストが比較的低くなります。

保証期間:1年

重量（kg）：500 kg

特徴:ガントリークレーン

タイプ:シングルガーダー

昇降機構:電動ホイスト



マスト: ガントリーは、シングルガーダーガントリークレーンの主な支持構造です。通常、1 本または 2 本の垂直脚と 1 本の水平メインビームで構成されます。脚には通常、I 字型鋼、ボックスビーム、または管状構造が使用され、メインビームには十分な強度と剛性を確保するために、ボックスビームまたは I 字型鋼が使用されることがほとんどです。アウトリガーとメインビームの接続は、構造全体の安定性を確保し、吊り上げプロセス中に発生するさまざまな負荷に効果的に耐えることができなければなりません。

クレーン操作機構：クレーン操作機構には、モーター、ギア減速機、車輪、ブレーキなどの部品が含まれており、クレーン全体を駆動して地上の軌道に沿って縦方向に移動します。この機構のモーターは通常、始動トルクが大きく、十分なブレーキ力を備えた巻き上げ専用のモーターを使用します。

制御システム：制御システムは、メインコントローラ、安全保護装置、操作コントローラなどで構成され、クレーン操作の正確性と安全性を確保します。オペレーターは制御システムを通じて指示を出し、クレーンの巻き上げ、移動、下降を制御します。安全保護装置は、異常な状況下で自動的にシャットダウンし、事故を回避します。

ホイスト：電動ホイストは、シングルガーダーガントリークレーンの重要な部分です。内部の駆動装置と伝動装置により、重量物の持ち上げと横方向の移動を実現します。電動ホイストを選択して使用する場合は、クレーンとの互換性、操作要件、安全性能を考慮し、定期的なメンテナンスを実行して、操作の継続性と安全性を確保する必要があります。

スケッチ：



強力なカスタマイズ: 特定のアプリケーション要件に応じて、シングルガーダー ガントリー クレーンは、特殊な作業シナリオや機能要件に適応するようにカスタマイズ設計および製造できます。

省スペース: シングルガーダーガントリークレーンは小型で、限られたスペースでも効率的に操作できます。特に、小規模な工場や倉庫など、スペースが狭い場所に適しています。

柔軟な操作: シングルガーダー ガントリー クレーンは、トラック上で柔軟に移動でき、広範囲の操作領域をカバーし、正確な位置決めと迅速な処理を実現します。

幅広い用途: シングルガーダー ガントリー クレーンは、製造、港湾、鉱業、倉庫などの業界で広く使用されており、さまざまな吊り上げニーズを満たすことができます。

シンプルな構造：シングルビームガントリークレーンは、1本のメインビームを使用してリフトトロリーを支え、移動させるため、全体の構造は比較的シンプルです。この設計により、製造プロセスが簡素化され、材料の使用量が減少し、全体的な製造コストが削減されます。





工場設備のメンテナンス: 工場では、大型設備の修理やメンテナンスに吊り上げ装置の使用が必要になることがよくあります。シングル ガーダー ガントリー クレーンは、操作が簡単で移動が柔軟であるため、この種の作業に最適です。

港湾ターミナル：港湾ターミナルでは、単桁ガントリークレーンはばら積み貨物の積み下ろしに広く使用されています。その高い現場利用率と広い動作範囲により、大量のばら積み貨物の取り扱い作業を迅速に完了できます。

特殊用途：水力発電所では、シングルガーダーガントリークレーンは主にゲートの吊り上げと開閉に使用され、重機の設置にも使用できます。頻繁に吊り上げられるわけではありませんが、一度使用すると作業レベルが非常に高く、極めて高い信頼性と安定性が求められます。造船所では、シングルガーダーガントリークレーンは船体セグメントの吊り上げと組み立てに使用されます。その強力な積載能力と柔軟な機動性により、複雑な造船ニーズを満たすことができます。

正確な位置決め: シングル ガーダー ガントリー クレーンは、トラック上で柔軟に移動でき、広範囲の動作領域をカバーし、正確な位置決めと迅速な処理を実現し、特に広い面積の資材ヤード環境に適しています。















同社はすでにインテリジェント設備管理プラットフォームを導入し、ハンドリングロボットと溶接ロボットを310台（セット）導入している。計画完了後、500台（セット）以上になり、設備のネットワーク化率は95％に達する。溶接ラインは32本がすでに稼働しており、50本を設置する予定で、製品ライン全体の自動化率は達成されている。
