レードルクレーンと標準的な天井クレーンの違い
導入
天井クレーンは、多くの産業施設、工場、作業場、倉庫、組立ラインなどで使用されています。{0}このような環境では、標準的な天井クレーンが、原材料の移動、部品の位置決め、生産フローのサポートなどの日常的な吊り上げ作業を処理します。通常、作業環境は管理されており、持ち上げのリスクは管理可能です。しかし製鉄所では事情が大きく異なります。
製鋼には、極度の熱、連続的な移動、および重い負荷が伴います。この環境のクレーンは単に材料を移動しているだけではなく、-生産ラインの中心を支えています。ここでレードルクレーンの出番です。レードルクレーンは溶融金属をある工程から次の工程に運びますが、小さな故障でも重大な結果につながる可能性があります。
製鉄所に特殊なクレーンが必要な理由
製鉄所の要求は標準クレーンの能力を超えています。レードルクレーンは、過酷な熱、重いサイクル、長時間の運転に耐える必要があります。
-高温にさらされる: 溶鋼は 1,600 度に達する可能性があり、強い熱放射が発生し、クレーンのガーダー、トロリー、電気部品に影響を与えます。
-高負荷サイクル: 鉄鋼の生産はほぼノンストップで行われるため、クレーンは長時間の勤務でも確実に動作する必要があります。
より高い安全マージン: 何らかの障害が発生すると、{0}}ブレーキの故障、ケーブルの損傷、または予期しない負荷の低下-が発生し、危険な流出が発生する可能性があります。
強化されたコンポーネント: ブレーキ、ワイヤー ロープ、ホイスト機構、およびモーターは、極端な条件に対処できるように設計されている必要があります。
レードルクレーンの役割
レードルクレーンは、製鉄所で最も重要な設備の 1 つです。溶融金属を炉から精錬ステーション、そして最終的に鋳造エリアに移動します。溶鋼を使用するため、クレーンは正確に、安定して、厳格な安全管理を行って操作する必要があります。
パフォーマンス要件が高くなる理由
主に一般的なマテリアルハンドリング用に作られた標準的な天井クレーンとは異なり、レードルクレーンは高い性能レベルを満たす必要があります。
注湯作業時の安定した上昇
衝撃や熱に強い構造
多層の安全システム
過酷な条件下での連続運転
つまり、標準的な天井クレーンが生産をサポートしているのに対し、レードルクレーンは製鉄プロセスの心臓部を担っています。このため、設計基準、安全要件、および動作条件ははるかに厳しいものになります。
レードルクレーンとは何ですか?

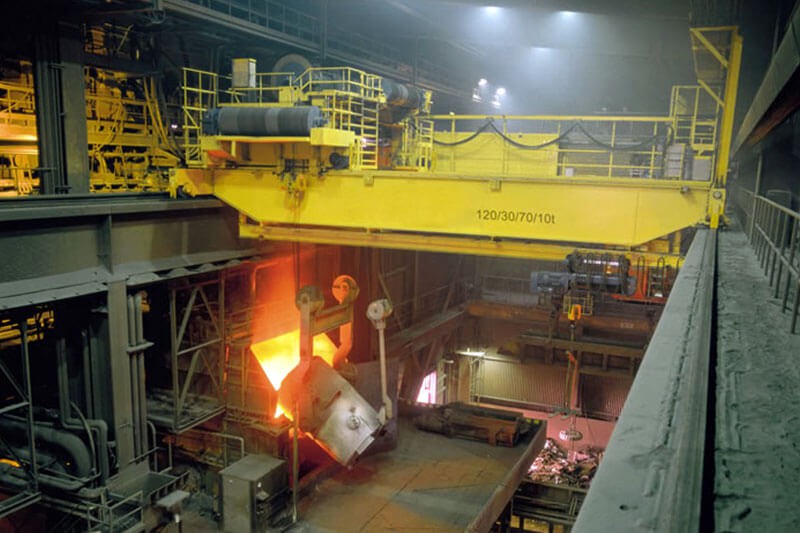

レードルクレーンは、製鉄所内で溶融金属を取り扱うために特別に設計された特殊なタイプの天井クレーンです。鋼板、機械、または原材料の移動に使用される標準的なクレーンとは異なり、レードルクレーンは炉、レードルピット、鋳造ベイの真上で動作します。このため、クレーンは工場全体の中で最も高温で最も要求の厳しい環境の 1 つに置かれます。その構造、吊り上げシステム、および安全機能は、溶鋼の取り扱い特有の課題に対応するように構築されています。
製鋼ラインにおけるレードルクレーンの役割
製鉄所では、生産フローは一定の順序で進みます。レードルクレーンは、溶融金属を各主要な段階に輸送することでこの一連の作業をサポートします。その仕事はただ持ち上げるだけではなく、-製鉄プロセスのタイミングと調整の一部でもあります。
転炉後 (BOF または EAF): クレーンが溶鋼で満たされた取鍋を持ち上げます。
精錬中: 溶鋼を取鍋炉または精錬ステーションに送り、化学組成と温度を調整します。
鋳造前: クレーンは精錬された取鍋を連続鋳造機に移動し、そこで鋼が鋳型に注がれてビレット、ブルーム、またはスラブが形成されます。
この継続的な動きは、クレーンがスムーズに動作し、高温下でも安定した状態を保ち、特に注湯中に取鍋を安定した状態に保つ必要があることを意味します。{0}}
コア機能が非常に重要な理由
溶融金属の輸送は、単純に持ち上げるだけの作業ではありません。荷重は非常に重く、温度は非常に高く、溶鋼の液体の性質により荷重が動的になります。小さな揺れや突然の動きでも危険が生じる可能性があります。これを安全に取り扱うために、レードルクレーンは以下を使用します。
高強度ワイヤロープとドラム
冗長ブレーキシステム
耐熱性コンポーネント-
制御用主ホイストおよび補助ホイスト
これらの各システムにより、クレーンが取鍋を正確に持ち上げ、運搬し、位置決めできるようになります。
取鍋の取り扱いに失敗した場合の結果
レードルクレーンの故障は、製鉄所内で発生する可能性のある最も重大な事故の 1 つです。その結果は、標準的な天井クレーンの故障よりもはるかに深刻です。
溶けた金属の流出: 熱い鋼材が床を突き破り、周囲の機器に損傷を与え、重傷や死亡事故を引き起こす可能性があります。
生産停止: レードルクレーンが損傷すると、製鉄ライン全体が停止する可能性があります。運用の再開には数日から数週間かかる場合があります。
炉や鋳造設備への損傷: 過熱や衝撃により、高額なダウンタイムや修理が発生する可能性があります。
建物の構造的損傷: 高温の流出により、柱、梁、基礎が損傷する可能性があります。{0}
安全基準と頑丈な構造-
危険が非常に高いため、レードル クレーンは厳格な安全基準、頑丈な構造、多層の保護を備えて設計されています。{0}}これが標準的な天井クレーンとの違いであり、製鉄におけるその役割を不可欠なものにしています。
レードルクレーンと標準天井クレーン: 主な違い
レードルクレーンは、一見すると標準的な天井クレーンと同じように見えますが、内部の設計、構造、安全システムははるかに高度です。それぞれの違いが存在する理由は 1 つあります。それは、溶融金属の取り扱いにはエラーが発生する余地がまったくないということです。以下は、製鉄所のバイヤーとメンテナンスチームにとって最も重要な領域におけるレードルクレーンの違いを実際に内訳したものです。
