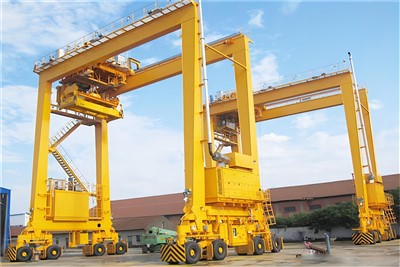

RTGラバータイレッドガントリークレーン

RTGラバータイレッドガントリークレーンは、柔軟性、効率性、およびスケーラビリティを提供するグローバルロジスティクスの重要な部分です。彼らの生産には、高精度のエンジニアリング、堅牢な材料の選択、および現代のコンテナの取り扱いの要求を満たすための高度な自動化統合が含まれます。









• ガントリーフレーム：容器列にまたがる主な構造サポート。
• ラバータイヤ：レールを必要とせずに機動性を許可します。
• 持ち上げメカニズム：コンテナの取り扱い用のホイスト、スプレッダー、トロリーが含まれています。
• 電力システム：通常、ディーゼル電気、ハイブリッド、または完全な電気（環境および運用の要件に応じて）。
• 制御システム：高度な自動化とリモート操作機能。







RTGラバータイレッドガントリークレーンは、容器の端子と積み込みおよび移動容器用のポートに不可欠な機器です。 RTGクレーンの重要なコンポーネントは次のとおりです。

1。構造コンポーネント
メインガントリーフレーム：コンテナスタックにまたがる主要な鋼構造は、巻き上げメカニズムをサポートします。

脚\/サポート：安定性を提供し、クレーンがコンテナの列にまたがる垂直柱。

クロスビーム：脚をつなぐ水平ビーム、トロリーとホイストシステムをサポートします。

Cantilever（オプション）：一部のRTGには、メインスパン以外のコンテナを処理するための拡張アームがあります。

2。モビリティおよびドライブシステム
ゴム製タイヤ：舗装された表面でのモビリティを可能にするヘビーデューティ、ハイロードタイヤ（通常は4、8、または16個のタイヤ）。

ホイールグループ：ステアリングメカニズムを備えた駆動型および非電動ホイール。

ドライブモーター：庭に沿った動きのための電気またはディーゼル油圧モーター。

ステアリングシステム：{90-程度または斜めの動きを許可して、正確なポジショニングを行います。

3。リフティングと取り扱いシステム
Trolley：クロスビームに沿って移動して、容器の上にスプレッダーを配置します。

ホイストメカニズム：容器を持ち上げる\/下げるためのワイヤーロープ、ドラム、モーターが含まれています。

スプレッダー：容器にロックするツイストロックベースのアタッチメント（さまざまなサイズで固定または伸縮性があります）。

4。電源
ディーゼルジェネレーター（共通）：ディーゼル電気RTGの電力モーターに電力を提供します。

Electric RTGS（E-RTG）：グリッドパワーにケーブルリールまたはコンダクターバーシステムを使用します（より環境に優しい）。

ハイブリッドRTGS：エネルギー効率のためにディーゼルとバッテリー電源を組み合わせます。

5。制御と自動化
オペレーターキャビン：手動制御のためにクレーンにあります（人間工学に基づいたコントロールと視認性を備えています）。

リモートコントロール（オプション）：一部のRTGはリモートで操作できます。

Automation Systems（A-RTG）：GPS、レーザーセンサー、およびSemi\/Full Automation用のAI。

6。安全と補助システム
衝突防止システム：他のクレーンや障害物との衝突を防ぎます。

負荷制限器：過負荷を防ぎます。

風力センサーとブレーキ：強風の安定性を確保します。

タイヤの圧力監視：最適なタイヤ性能を維持します。

照明とアラーム：可視性と警告信号用。

7。シャーシ＆アンダーカリッジ
スリーニングリング（該当する場合）：一部のモデルでは限られた回転を許可します。

サスペンションシステム：移動中にショックを吸収します。

RTGラバータイレッドガントリークレーンは、柔軟性、高いスタッキング（最大6容器の高さ）、効率的なヤード操作のために設計されています。最新のバージョンは、持続可能性のための自動化と電化をますます機能させています。







RTGラバータイレッドガントリークレーンは、容器式端子とインターモーダルヤードで積み込みおよび取り扱いコンテナに広く使用されています。ここに彼らの重要な利点があります：

1。モビリティと柔軟性
ゴム製タイヤにより、固定レールのないスタッキングエリア間を簡単に移動できます。

必要に応じて、さまざまなヤードブロックに移動して、スペースの利用を最適化できます。

2。生産性が高い
モビリティによるレールに取り付けられたガントリー（RMG）クレーンと比較して、より速いコンテナの取り扱い。

コンテナの複数の列を提供し、トラックの待機時間を短縮できます。

3。費用対効果
RMGよりもインフラストラクチャコストが低くなります（レールは必要ありません）。

1つのRTGが大きなスタッキングエリアをカバーできるため、人件費の削減。

4。さまざまなレイアウトへの適応性
不規則なレイアウトを備えた小規模から中規模の端子に適しています。

高密度のスタッキングとより広いスプレッドヤードの両方で動作することができます。

5。ハイブリッドおよび環境に優しいオプション
最新のRTGは、多くの場合、ハイブリッドパワーシステム（ディーゼル +電気\/バッテリー）を備えており、排出量と燃料コストを削減します。

一部のモデルでは、ケーブルリールまたはバッテリー電源を使用して完全に電動操作を使用しています。

6.簡単なメンテナンス
RMGよりも単純な構造、トラックアライメントの問題が少ない。

多くの場合、メンテナンスは、操作を中断することなく現場で行うことができます。

7。スケーラビリティ
追加のRTGユニットは、ターミナル容量が増加するにつれて展開できます。

さまざまなコンテナサイズ（20フィート、40フィート、45フィートなど）を処理できます。

8。より良い地上圧力分布
ゴム製タイヤは、レールシステムよりも均等に重量を分配し、地面のストレスを減らします。

RMGとの比較：
RTGは、柔軟で変化するレイアウトに適しています。

RMGは、高密度の固定端子に対してより効率的ですが、鉄道インフラストラクチャが必要です。

結論：
RTGクレーンは、特に将来の拡張またはレイアウトの変更が予想される場合、モビリティ、コスト効率、および運用上の柔軟性を必要とするターミナルに最適です。







RTGラバータイレッドガントリークレーン：アプリケーションと用途

RTGクレーンは、効率的なコンテナ処理のために、ポート、ターミナル、ロジスティクスハブで広く使用されている、汎用性のあるモバイルガントリークレーンです。ゴム製タイヤは簡単に動きを可能にし、さまざまなアプリケーションに最適です。

1。ポートコンテナ端子
スタッキングコンテナ：RTGは、コンテナヤードで一般的に使用され、船積みコンテナを積み重ねて整理します（通常は-5}または1-上の-6}上で-5または1-を超えます）。

トラックとトレーラーの積み込み\/アンロード：ヤードスタックとトラックまたはシャーシの間に容器を移動します。

インターモーダルオペレーション：船、トラック、列車間の容器の移動を促進します。

2。内陸コンテナデポ（ICD）および鉄道ターミナル
トラックからレールワゴンへのコンテナの転送に使用され、その逆も同様です。

限られたスペースデポで効率的なスタッキングを有効にします。

3。物流と流通センター
大きな倉庫で容器と重い貨物を扱います。

より速い貨物送金のために、クロスドッキング操作をサポートします。

4。製造および重工業
産業工場で大きな鋼鉄のコイル、機械、特大の貨物を移動します。

重いコンポーネントを処理するために造船所で使用されます。

5。一時的およびモバイル運用
モビリティのため、一時的な保管ヤードまたは災害救援物流に展開できます。

RTGクレーンの利点
モビリティ：固定レールは必要ありません。必要に応じて再配置できます。

高いスタッキング容量：ヤードスペースを最適化します。

燃料の柔軟性：ディーゼル、電気（ハイブリッド）、または完全な電気オプション。

費用対効果：鉄道に取り付けられたガントリー（RMG）クレーンと比較して、インフラストラクチャコストの低下。

結論
RTGラバータイレッドガントリークレーンは、最新の物流に不可欠であり、コンテナの柔軟性、効率、コスト削減を提供し、大量の貨物処理を提供します。それらのアプリケーションは、ポート、鉄道ターミナル、ロジスティクスハブ、および産業サイトに及び、グローバルサプライチェーンの重要な資産になります。





RTGラバータイレッドガントリークレーンの生産手順には、設計や材料の調達からアセンブリ、テスト、配信まで、いくつかの重要な段階が含まれます。以下は、典型的な製造プロセスの段階的な内訳です​​。



1。デザインとエンジニアリング
概念設計：顧客の要件（リフティング容量、スパン、高さなど）が分析されます。

詳細なエンジニアリング：CAD\/CAEソフトウェアを使用して、構造的、機械的、電気設計が確定されています。

シミュレーションと検証：有限要素分析（FEA）により、構造の完全性とパフォーマンスが保証されます。

2。材料調達
鋼板、梁、ホイール、モーター、電気部品、油圧システムが供給されます。

品質チェック（化学組成、機械的特性）は、原材料で実行されます。

3。構造成分の製造
切断と機械加工：鋼板と梁が切断され（レーザー\/プラズマ\/ウォータージェット）、形作られます。

溶接とアセンブリ：メインの桁、脚、およびエンドキャリッジは溶接されます（高強度のためにサブマージされたアーク溶接）。

ショットブラストとペインティング：表面は掃除され、爆破され、腐食防止塗料でコーティングされています。

4.機械および電気システムの設置
ドライブシステム：ホイール、車軸、ギアボックスが取り付けられています。

巻き上げメカニズム：ワイヤーロープ、ドラム、シーブ、フックが取り付けられています。

電気システム：モーター、PLC、センサー、コントロールパネルが有線です。

油圧（該当する場合）：安定剤またはステアリングシステムが装備されています。

5。主要なコンポーネントのアセンブリ
ガントリー構造は組み立てられ、脚、桁、トロリーの梁が統合されます。

トロリー（ホイスト付き）は桁に取り付けられています。

ゴム製タイヤとドライブモーターがポータルの脚に設置されています。

6。テストと品質管理
工場の受け入れテスト（脂肪）：

負荷テスト：静的（1.25×定格負荷）および動的（1.1×定格負荷）テスト。

機能テスト：動き（ガントリー、トロリー、ホイスト）、ブレーキ、および安全システム（制限スイッチ、過負荷保護）。

電気チェック：絶縁抵抗、電圧安定性。

試運転：配達後のオンサイトテスト。

7.分解と輸送
クレーンは配送のために解体され（必要に応じて）、港\/端子に輸送されます。

8。オンサイトのインストールと試運転
顧客のサイトで再組み立てを行います。

実際の動作条件下での最終テスト。

9。トレーニングとハンドオーバー
オペレーターとメンテナンス担当者が訓練されています。

ドキュメント（マニュアル、認定）が提供されます。
