ジブ クレーンとガントリー クレーンは、狭いエリアをカバーし、軽い荷物を持ち上げる場合に、天井クレーンの優れた代替品です。
ジブクレーン:
ジブ クレーンは、固定サポートに取り付けられた回転水平ブームを備えたタイプのクレーンです。電動または手動ギア式チェーン ホイストを備えた標準的なトロリーは、通常、ジブ クレーン ブームの下フランジで動作します。-
ジブ クレーンは、天井クレーンの適用範囲外にある機械の整備や、段階的な作業のためにジブ ブーム領域が重なる可能性がある組立ラインに適している場合があります。
ジブ クレーンは床に設置することも、建物のフレームによって支持することもできます。一般的には床置き式ジブクレーンが好まれます。建物フレームで支持する必要があるジブ クレーンは、建物の柱に直接取り付けることも、補助柱に取り付けることもできます。
床置き型ジブ クレーンは、建物の構造に上部ブレースやサポートを一切必要としません。{0}ジブブームは 360 度回転します。通常の状況では、これらのベース取り付け型ジブ クレーンは、適切に設計された鉄筋コンクリート床または別の基礎に直接固定できます。-
柱取り付け型ジブ クレーンは通常、建物の柱に取り付けられます。{0}ブームの回転は約 200 度に制限されます。
柱-に取り付けられたジブ クレーンを適用するには、建物の柱、柱ベースの固定具、およびブレースが、ジブ クレーンによって課せられる特別な荷重を考慮して設計されている必要があります。これにより通常、建物の柱のサイズが大きくなります。

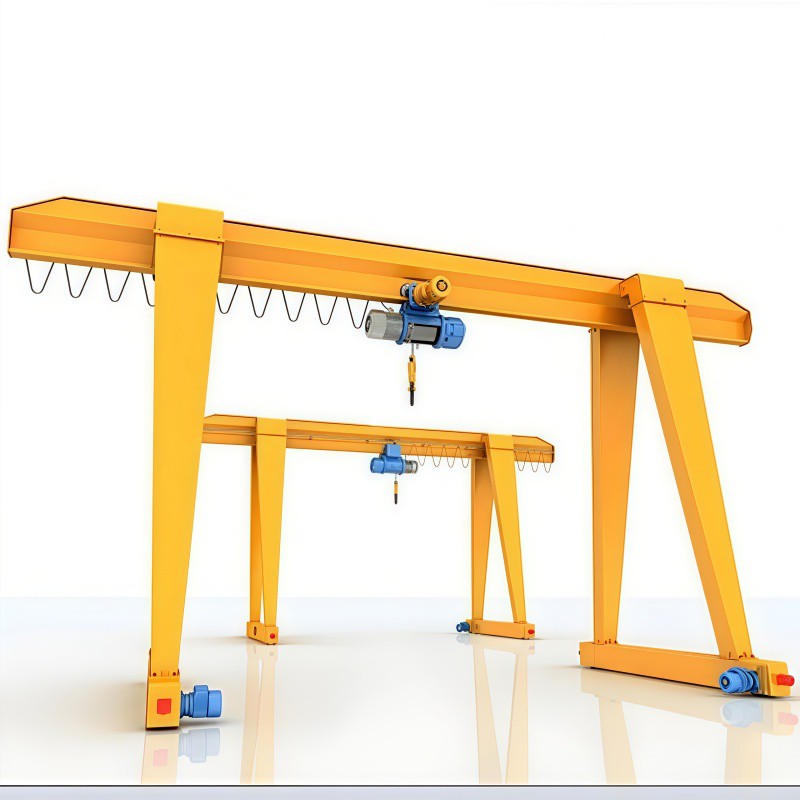

ガントリークレーン:
ガントリー クレーンは、頭上滑走路が非常に長く、装備に費用がかかる用途に適しています。また、頭上滑走路が荷役作業、保管スペース、またはサービスエリアを妨げる場合にも適しています。
シングルレッグ ガントリー クレーンは、橋の一端を頭上の滑走路レールで支持し、もう一端をガントリー脚で支持すると便利な設備で使用されます。-この設計では、隣接する建物のフレームを利用して頭上の滑走路レールを支えることができます。この用途では、ガントリー クレーンによって課せられる特別な荷重を考慮して、建物のフレーム、柱ベースの固定具、およびブレースを設計する必要があります。
