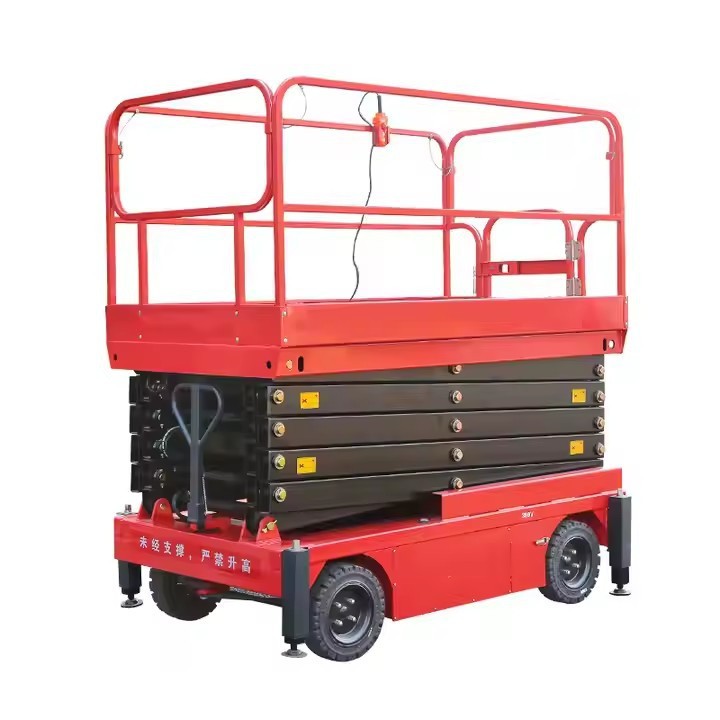

5トン油圧シザーリフトプラットフォーム



I. 構造とプラットフォームシステム

これにより、コアフレームと作業面が形成されます。

シザーアーム（脚）：持ち上げ動作を提供する、交差したヒンジ付きスチール製アーム。これらは通常、高張力鋼板で作られており、リフトの最も目立つ部分です。-

プラットフォーム (デッキ):作業面。多くの場合、滑り止めのためにダイヤモンド パターンの鋼板が使用されており、次のものが含まれる場合があります。{1}

つま先ガード:工具や足がエッジを越えるのを防ぐための周囲の垂直バリア。

ゲートまたは安全チェーン:取り外し可能な進入障壁。

ベースフレーム (シャーシ):床に置かれる底部フレームは、パワーユニット、シリンダーを収容し、ホイールとアウトリガーの取り付けポイントを提供します。

アウトリガー (スタビライザー):伸縮可能な脚 (手動または油圧) により、リフトの設置面積が広がり、特に積載時や上昇時の安定性が向上します。容量5トンのリフトには不可欠です。

II.油圧システム

制御された持ち上げ力を提供します。

油圧シリンダー:1 つ以上の単動シリンダまたは複動シリンダ-。 5トンのリフトでは、これはかなりの量です。シザーアームを押してプラットフォームを持ち上げます。

油圧ポンプ/パワーユニット：油圧を発生させます。次のことが考えられます:

電気:AC または DC (バッテリー) 電源。屋内用としては一般的です。

エンジン-駆動:屋外/不整地での使用に適したガス、ディーゼル、または LPG 駆動。

作動油とリザーバー:作動油を貯めてポンプに送ります。

コントロールバルブ:

方向制御弁:(多くの場合、ソレノイド バルブ) 流体をシリンダーに送り、プラットフォームを上昇させます。通常は安全のため「瞬間接触」タイプです。

下降バルブ/流量制御バルブ:手動または電磁操作のバルブで、シリンダーから液体を計量して降下を制御できます。{0}

ホース、継手、マニホールド:すべての油圧コンポーネントを接続する高圧ラインとブロック。-

Ⅲ．制御および電気システム

ユーザーインターフェイスと安全回路。

コントロールボックス/パネル:電気部品を収納します。キー付きの主電源スイッチがある場合があります。

作動制御:

プラットフォームコントロール:プラットフォーム上のボタン ステーションを押して上昇/下降させます。{0}で接続されていますトレーリングケーブルラジコンとか。

地上 (ベース) コントロール:地上で操作するためのベース フレーム上のセカンダリ コントロール ステーション。多くの場合、安全キーが付いています。{0}}

リモコン:(オプション) 離れた場所から操作できるワイヤレス無線制御。

バッテリーと充電器:DC電動モデル用。 5トンのリフトには大きなバッテリーバンクが搭載されます。

ワイヤーハーネスと安全スイッチ:すべての電気コンポーネントを接続し、リミットスイッチなどが含まれます。

IV.モビリティシステム

ホイールとキャスター:以下の組み合わせ:

ステアリングホイール:通常は一方の端にあり、多くの場合牽引リングが付いています。

駆動輪:（自走式の場合）電気駆動モーターによって駆動されます。-

リジッドキャスター:簡単なローリング用。

駆動システム (自走式モデルの場合):

駆動モーター:バッテリーから電力を供給される電気モーター。

トラベルコントロール:ジョイスティックまたはボタンで方向の移動と速度を制御します。

ブレーキ：多くの場合、運転制御が解除されると自動的に作動するフェールセーフ ブレーキが使用されます。{0}

V. 安全システム (5 トンの積載量では非常に重要)

機械式安全ロック (シャーバー/バーロック): 主要なフェイルセーフ。-油圧が失われた場合、シザーアーム間が自動的に作動し、壊滅的な降下を防ぎます。

下降バルブ (冗長):メインシステムの故障または停電の場合にプラットフォームを下げるための手動操作のバックアップバルブ (フットポンプやハンドレバーなど)。

過負荷 (圧力リリーフ) バルブ:安全容量を超えて持ち上げることを防ぐために油圧システムに組み込まれています。

ポットホール保護 (一部のモデルではオプション):ホイール領域をカバーして、リフトが床の障害物に落ちるのを防ぎます。

緊急停止 (E- 停止):制御ステーションのキノコ-ボタンを押すと、すべての電源が切れます。

傾き/傾斜アラーム:リフトが危険な斜面にある場合に警告するセンサー。

安全ホイールとカバー:つま先を保護し、潰れの危険を防ぎます。

VI.オプションのコンポーネント

ポットホールガード:前述の通り。

プラットフォーム拡張機能:デッキ エクステンションを手動でひっくり返すか、スライドさせて作業領域を増やします。{0}}

ツールトレイ/材料ホルダー:プラットフォーム上のアタッチメント。

追加のアウトレット:プラットフォーム上の 110V または 12V 電源コンセント。

油圧ツール回路:電動工具への補助油圧ポート。

ライト:プラットフォームまたは地上照明用。

エンクロージャ:風/天候ガードまたはカスタム手すり。



構造的および機械的特徴

-頑丈な構造:

プラットフォームデッキ:スチールダイヤモンドプレートまたはトレッドプレートで作られており、優れたトラクションと耐久性を実現します。安全のために前端（リップ）が面取りされている場合があります。

シザーアーム:高張力鋼板から製造されており、多くの場合、最大の強度と寿命を実現するためにピボット ポイントが強化されています。

ベースフレーム:頑丈な溶接スチールフレームが荷重全体を支え、安定性を提供します。

油圧システム:

電気・油圧パワーユニット：信頼性の高い電動モーター駆動のポンプが複動油圧シリンダーに動力を供給し、スムーズで制御された昇降を実現します。-

安全弁:内蔵の油圧安全バルブは、ホースが故障した場合でも制御不能な降下を防ぎます。

手動下降オプション:バックアップハンドポンプまたはリリースバルブにより、停電時に安全に下降できます。

駆動方式（モバイルモデル用）：

パワートラベル:積載されたプラットフォームを移動するための電気駆動モーター (通常は 24 V または 36 V) が装備されています。

操舵：ペダル{0}}操縦（自走式）または専用の歩行オペレータ用コントロール パネルを備えています。-

タイヤ:工業用床の条件に対応するための固体ポリウレタンまたは半空気圧タイヤ-。

---

安全性と操作性の機能

主な安全装置:

機械的安全ロック (シャーバー):油圧装置が故障した場合でも、一定の間隔で自動的に作動し、物理的に崩壊を防ぎます。

プラットフォームのガードレール:取り外し可能または折りたたみ可能なガードレール (通常は高さ 42 インチ)。- ミッドレールとつま先ガードが付いています。

下部コントロール:緊急停止ボタン、上下ボタン、および場合によっては運転制御装置を備えたペンダントまたはパネルで、オペレーターがリフトに近づかないようにします。

上部のコントロール:オペレーターの利便性を考慮して、プラットフォーム上のコントロールの重複セット。

ポットホール保護:リフトが床の開口部を転がった場合に展開してシザー機構を保護する、伸縮可能な脚またはフランジ プレート。

負荷と安定性の機能:

過負荷バルブ:負荷が定格容量の最大 110% を超える場合、浮き上がりを防止します。

傾斜/角度センサー:(上級モデルの場合) 平らでない面での不安定性を監視し、動作を停止する可能性があります。

アウトリガー (オプション):平らでない地面や最大の高さで全荷重で使用するための拡張可能なスタビライザー。

操作性の強化:

-崩壊防止システム:メインシリンダーへの二次的な油圧または機械的バックアップ。

プラットフォーム拡張機能 (オプション):手動または油圧式のスライド延長により、特大の荷物に合わせてデッキの長さを延長します。

アクセスランプ:車輪付きの機器を積み込む場合は、スロープをボルトで固定するか跳ね上げて{0}取り付けます。{1}

ドックレベラーの統合:プラットフォームに組み込んで、頑丈なモバイル ドック レベラーとして機能させることができます。{0}







1. 倉庫保管と物流

トラックの積み下ろし– トラックや輸送用コンテナの荷台の高さに到達する

オーダーピッキング– 配送センターの高い棚にアクセスする

パレットハンドリング– パレットに積まれた重量物をレベル間で移動する

在庫管理– 最大6～7メートルの高さの保管ラックにアクセス可能

2. 製造および産業

機器の設置– 重機の位置決め

組立ライン– 大規模な製品アセンブリの作業

メンテナンス– 天井クレーン、照明、HVAC システムの保守

マテリアルハンドリング– 生産フロア間での材料の輸送

3. 建設およびビルメンテナンス

電気設備– 配線、電線管、照明の設置

空調設備工事– ダクトとユニットの設置と保守

塗装と仕上げ– 高い壁/天井の内外装塗装

クラッディングとグレージング– 窓、パネル、ファサード要素の取り付け

4. 自動車および航空

車両整備– バス、トラック、航空機の車内の上部へのアクセス

航空機整備– 翼の表面と尾翼部分の作業

ボディリペア– 大型車両および輸送機器用

5. 小売および商業

店舗メンテナンス– 照明、看板、防犯カメラの変更

ディスプレイのセットアップ– 季節の装飾やハイディスプレイの設置

倉庫へのアクセス– 大型小売店-

6. 特殊なアプリケーション

ステージ＆イベント制作– 照明と音響設備の調整

映画/演劇– 風景と機器のセットアップ

出荷港– コンテナの検査と軽微な修理

鋳物工場– 炉のメンテナンスと修理





5 トン油圧シザーリフト プラットフォームの主な利点は次のとおりです。

1. 優れた耐荷重性と安定性

-耐久性の高いパフォーマンス:主な利点は、安全かつ安定して持ち上げることができることです。10,000ポンド集中した重量。これにより、重機、材料のパレット、装置を持った複数の作業者、または大型の加工部品を移動するのに最適です。

本質的な安定性:シザー機構と幅広のプラットフォーム ベースにより、非常に安定した、ぶら下がりのない持ち上げ動作が実現します。{0}}これは、重い荷物、アンバランスな荷物、またはデリケートな荷物を扱う場合に非常に重要です。

2. 安全性と信頼性

フェイルセーフな油圧システム:{0}油圧シリンダーにより、スムーズで制御された昇降が可能です。万が一、電源やポンプに障害が発生した場合、プラットフォームはゆっくりと制御しながら下降する自由落下ではなく、圧力解放バルブを介して。{0}}

統合された安全機能:標準モデルには次のものが含まれます。

手動下降バルブ:停電時の安全な下降に。

プラットフォームのガードレールとトーボード:落下防止や工具・部品の収納に。

ポットホール保護:床の凹凸の上で転がっても倒れにくい脚部設計。

過負荷保護:容量を超えた場合に動作を妨げたり、アラームをトリガーしたりするシステム。

3. 多用途性とアプリケーションの柔軟性

幅広い業界:製造、倉庫保管、建設、航空宇宙、重機の修理、ステージングに不可欠です。

複数の構成:さまざまなニーズに合わせてさまざまな形式でご利用いただけます。

モバイル（自走式または牽引式）:施設内での荷物の移動に。多くの場合、不整地対応が可能です。-

固定式（固定またはピット{0}}取り付け）:特定の場所 (積み込みドック、組立ラインなど) での反復的な持ち上げ作業用。

電気、ディーゼル、またはハイブリッド電源:屋内/屋外で使用できるオプション。

4. 効率と生産性の向上

二重の-処理を排除:重量物を 1 サイクルで垂直に移動できるため、二次吊り上げのためのクレーンやフォークリフトの必要性が軽減されます。

高所作業プラットフォームを作成します。組み立て、メンテナンス、または設置のために高所で作業者や工具を配置するための、広くて安定したエリアを提供します。

人間工学に基づいた利点:作業を快適な高さにし、曲げたり持ち上げたりする動作を最小限に抑えることで、作業者の負担と怪我のリスクを軽減します。

5. 耐久性とメンテナンスの手間がかからない

堅牢な構造:産業環境に耐えられるよう、重い-鋼鉄で作られています。

シンプルなメカニズム:油圧式シザーの設計には、関節式ブームや伸縮式ブームに比べて複雑なコンポーネントが少ないため、長期的なメンテナンス費用の削減-メンテナンスも簡単になります。

6. 費用対効果-

高い投資収益率 (ROI):安全性を向上させ、マテリアルハンドリングを高速化し、より高価な機器 (大型フォークリフトやクレーンなど) への依存を減らすことにより、多くの場合、すぐに元が取れます。

人件費の削減:より少ない労働者とより短い時間でタスクを達成します。















の製造プロセス15トン油圧シザーリフトプラットフォーム設計と材料の選択から組み立てとテストに至るまで、いくつかの重要な段階が含まれます。製造プロセスの詳細な内訳は次のとおりです。

---

1. 設計とエンジニアリング

概念化：仕様（耐荷重、リフト高さ、プラットフォームのサイズ、電源など）を定義します。

CADモデリング: 3D 設計ソフトウェア (SolidWorks、AutoCAD) を使用して、詳細な回路図を作成します。

構造解析: 有限要素解析 (FEA) により、負荷時の強度と安定性を確保します。

油圧システムの設計: シリンダーのサイズ、ポンプ容量、バルブの要件を計算します。

---

2. 資材調達

鋼の選択: シザーアーム、プラットフォーム、ベースには高級鋼（Q235B/Q345B）-。

油圧コンポーネント: 認定サプライヤーからのポンプ、シリンダー、ホース、バルブ。

電気部品：モーター、制御盤、センサー、配線。

その他の素材: ポリウレタンまたはゴム製の車輪、安全レール、滑り止めデッキ。-

---

3. 切断と加工

レーザー/プラズマ切断: シザーアーム、プラットフォーム、ベースなどの鋼板を精密に切断します。

曲げ・溶接:

シザーアームは曲げられ、X 形のリンケージに溶接されています。-

プラットフォームとベースフレームは溶接されており、構造の完全性を実現しています。

表面処理:

サンドブラストをかけて錆や不純物を除去します。

プライマーとペイントコーティング（耐久性のための粉体塗装）。

---

4. 油圧システムの組み立て

シリンダーの取り付け：シザー機構に油圧シリンダーを取り付けます。

ポンプとモーターのセットアップ: 油圧ポンプ、電気/ディーゼルパワーユニット、ホースを取り付けます。

バルブと制御の統合: コントロールバルブ、圧力リリーフバルブ、マニホールドを取り付けます。

---

5. 電気および制御システムの設置

配線：モーター、リミットスイッチ、非常停止ボタンを接続します。

コントロールパネル: 押しボタンまたは昇降用のリモコンを取り付けます。{0}

安全装置: 過負荷センサー、傾斜アラーム、緊急降下バルブを追加します。

---

6. 機械的な組み立て

シザー機構アセンブリ: シザーアームをピボットボルトとベアリングで接続します。

プラットフォームの取り付け: プラットフォームをシザー構造の上部に固定します。

アウトリガー/スタビライザー: 安定性を高めるために必要に応じて取り付けます。

---

7. テストと品質管理

負荷テスト: 増分重量で 15 トンの容量を検証します (125% 過負荷テスト)。

油圧試験: 漏れとシステムの安定性をチェックします。

サイクル試験：昇降を繰り返してもスムーズな動作を保証します。

安全チェック：緊急停止、傾斜センサー、手動下降機能を確認します。

---

8. 仕上げと梱包

ペイントの最終調整-：耐食性を確保します。

ラベルとブランディング: 安全ラベル、容量プレート、ロゴを追加します。

包装: 発送の際はラップまたは木箱で保護してください。

---

9. 認証と文書化

コンプライアンス: ANSI、OSHA、または CE 規格に準拠していることを確認します。

ユーザーマニュアル: 操作およびメンテナンスのガイドを提供します。

保証とサポート: アフターサービス条件を確定します。-





同社はインテリジェントな機器管理プラットフォームを導入し、ハンドリングロボットと溶接ロボットを310セット（セット）導入した。計画完了後、セット数は500セットを超え、設備のネットワーク化率は95％に達する予定です. 32溶接ラインはすでに稼働しており、50台設置予定で、製品ライン全体の自動化率は85％に達します。
