110トンブリッジランチャー架設機
110- トンの橋ランチャー建設機械は、橋の建設、特にプレキャストまたは組み立てられた橋セグメントを所定の位置に打ち上げるために使用される頑丈な機器です。-これらの機械は大規模なインフラプロジェクトに不可欠であり、重い橋のコンポーネントを正確に配置することができます。
主な特長
110 トン橋ランチャー建設機械の主な特徴:
高耐荷重– 最大 110 トンの橋セグメントを処理できます。
調整可能なスパンとリーチ– さまざまなブリッジの幅と高さに対応できるように設計されています。
精密制御– 油圧または電気機械システムにより、正確な位置決めが保証されます。
モジュラー設計– 現場で組み立てて、さまざまな橋梁構成に適合させることができます。-
安全機構– 荷重センサー、スタビライザー、緊急ブレーキが含まれます。
モビリティ– 一部のモデルは自走式またはレールに取り付けられ、橋の線形に沿って移動できます。-
仕様
典型的な仕様は次のとおりです。110トン橋ランチャー架設機橋の建設に使用されます。実際の仕様は、メーカーやプロジェクトの要件によって異なる場合があります。
一般仕様
最大打ち上げ能力:110トン
タイプ：モジュール式、自動起動またはトラック-搭載型
応用：プレキャストセグメント橋、箱桁、鋼トラスなど
構造的および機械的仕様
主桁長さ:調整可能 (通常 50m ～ 100m)
発射時のノーズの長さ:15m～30m（カンチレバーモーメント低減用）
リフティングシステム:油圧ジャッキまたはウインチ
セグメントあたりの耐荷重:最大110トン
トラベルメカニズム:自走式（車輪/トラックベース）-またはスライディング システム-
推進システム:油圧ラムまたは電動ホイール

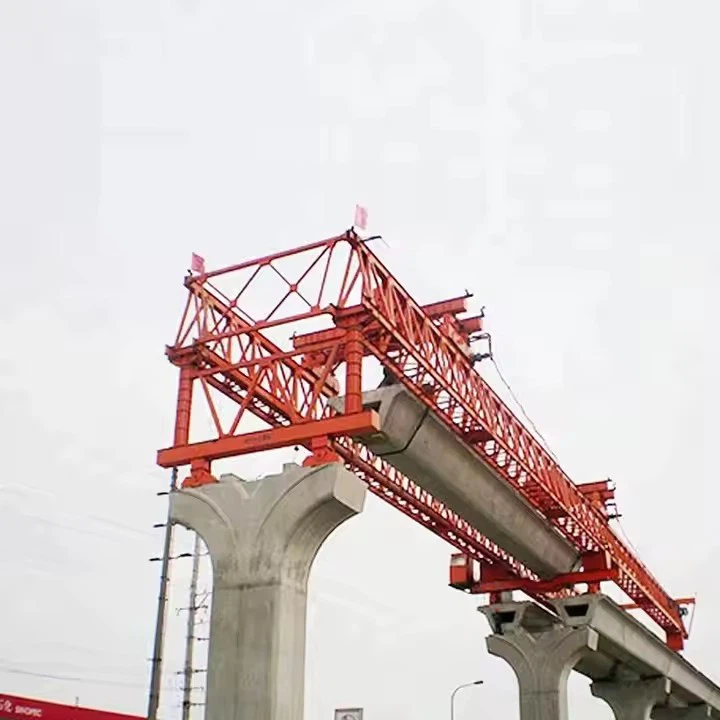

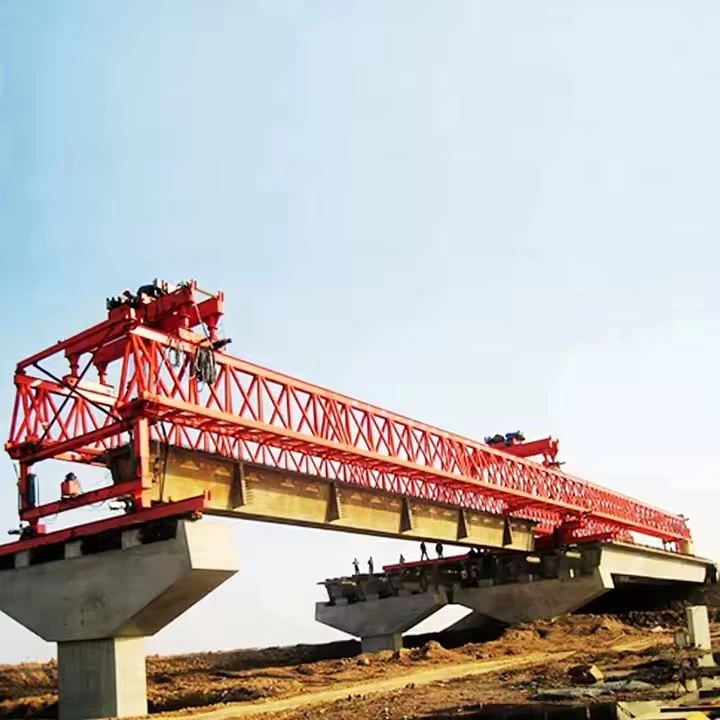

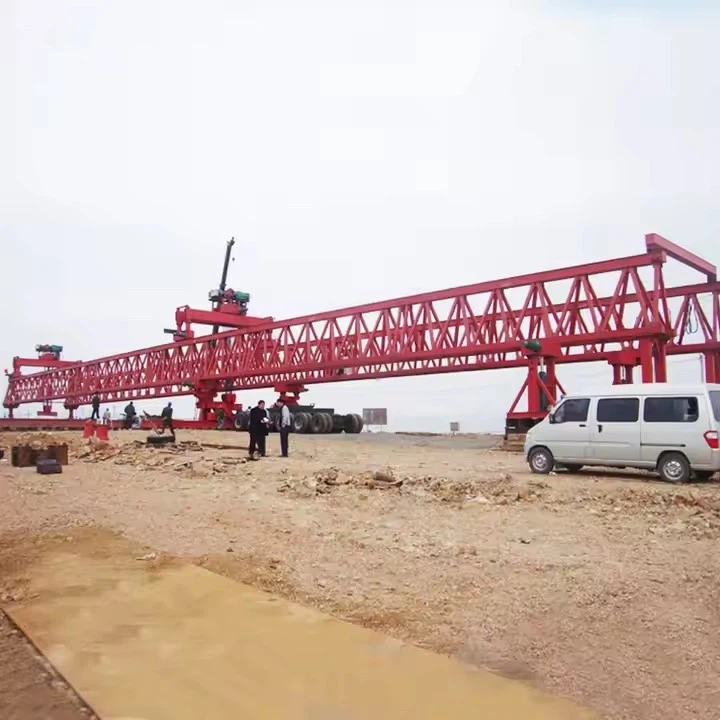

写真とコンポーネント
A 110トン橋ランチャー架設機-橋の建設でプレキャスト橋セグメントや桁を輸送、位置決め、設置するために使用される頑丈な機器です。以下は、このようなマシンの主要なコンポーネントです。
1. 主要な構造コンポーネント
ノーズ/ガントリーブームの起動– 進水時に前方に伸びて橋セグメントをサポートします。
主桁・梁– 建設ギャップにまたがる主要な耐荷重構造。-
支持脚・仮設橋脚– 起動時およびセグメントの配置時に安定性を提供します。
油圧リフトシステム– ランチャーの高さと位置を調整します。
2. 移動および位置決めシステム
クローラー/履帯システム– 機械が橋の床版または地面に沿って移動できるようにします。
油圧ジャッキ– セグメントの正確な位置決めに使用されます。
ウインチ&ケーブルシステム– セグメントを引っ張ったり調整したりするのに役立ちます。
レール/トロリーシステム– 一部のモデルでは、縦方向の移動にレールを使用します。
3. リフティング＆ハンドリング機構
ホイストシステム（クレーンまたはウインチ）– 橋のセグメントを持ち上げて配置します (通常、耐荷重 110 トン)。
スプレッダー/リフティングビーム– 重いセグメントを持ち上げるときに荷重を均等に分散します。
クランプ/グリッパー– 輸送および設置中にプレキャストセグメントを固定します。
4. 油圧および動力システム
油圧ポンプとシリンダー– 昇降、発射、調整機構に電力を供給します。
コントロールキャビン– 正確な動きを実現するオペレーターコントロールを内蔵。
パワーユニット（ディーゼル/電気）– 油圧および電気システムにエネルギーを供給します。
5. 安全性および安定化コンポーネント
アウトリガー/スタビライザー– 操作中の転倒を防止します。
アンチ-スリップブレーキ– 持ち上げるときは、機械を所定の位置にロックしてください。
ロードセンサーとリミットスイッチ– 安全な重量配分を確保し、過負荷を防ぎます。
6. 補助システム
位置合わせおよび測量ツール– 正確なセグメント配置のためのレーザーまたは GPS。
耐候性– 過酷な条件での動作のためのカバーまたはシールド。
緊急停止およびバックアップシステム– 停電や故障に対するフェイルセーフ-。
スケッチ
利点
の110トン橋ランチャー架設機橋の建設、特に桁、セグメント、または橋のスパン全体の進水に使用される特殊な装置です。その主な利点のいくつかを以下に示します。
1. 高耐荷重（110トン）
重い橋のコンポーネントを扱うことができるため、複数のリフトや追加の機械の必要性が軽減されます。
大規模な支間橋や重量のあるプレキャスト セグメントに適しています。{0}
2. 効率的な橋梁建設
制御された方法で桁または床板を進水させることにより、橋の建設プロセスをスピードアップします。
従来の工法と比べて手作業と施工時間を削減します。
3. 精度と制御
橋セグメントの正確な位置決めのための油圧システムとコンピュータ制御が装備されています。
配置時のエラーを最小限に抑え、構造の完全性を確保します。
4. さまざまな橋梁タイプへの適応性
梁橋、箱桁、セグメント橋など、さまざまな橋梁設計に対応します。
調整可能なサポートと起動メカニズムにより、さまざまなプロジェクト要件に合わせてカスタマイズできます。
5. 安全性の向上
手作業での持ち上げや組み立てに伴うリスクを軽減します。
安定した安全な運用により、現場での事故が最小限に抑えられます。{0}}
6. 一時的なサポートの必要性の軽減
大規模な仮設足場や仮設工事を行わずに橋セグメントを立ち上げることができます。
建設コストを削減し、物流を簡素化します。
7. 可動性と組み立ての容易さ
モジュラー設計により、迅速な組み立てと分解が可能です。
必要に応じてさまざまな建設現場への搬送が可能です。
8. 大規模プロジェクトの費用対効果が高い-
初期投資は高額になるかもしれませんが、効率が向上し、労働力が削減されるため、長期的なコストが削減されます。{0}
反復的な橋梁建設（高速道路、鉄道など）に最適です。
9. 環境に配慮した構造
従来の方法と比較して、地面の乱れを最小限に抑えます。
大型クレーンや過剰なマテリアルハンドリングの必要性を軽減します。
10. 自動化と遠隔操作
一部のモデルは遠隔操作を備えており、精度とオペレータの安全性が向上しています。{0}
重要な持ち上げ作業における人的ミスを削減します。
応用
の110トン橋ランチャー架設機-橋の建設、特にプレキャスト セグメント、桁、または橋のスパン全体の立ち上げに使用される頑丈な設備です。以下にその主なアプリケーションと機能を示します。
アプリケーション:
プレキャストセグメントの組み立て– バランスの取れたカンチレバーまたはスパン橋の建設でプレキャスト コンクリート セグメントを持ち上げて位置決めするために使用されます。{0}{1}
桁進水– 高速道路、鉄道、または都市高架橋にプレキャストまたは鋼製の桁を設置します。
フルスパンの立ち上げ-– 1 回の作業で完全な橋径間を設置できるため、建設時間を短縮できます。
モジュラー橋の建設– 速度と精度が重要な加速橋梁建設 (ABC) プロジェクトに最適です。
オーバーヘッドおよび吊り下げ式発射– 橋の設計に応じて、さまざまな構成で運用できます (例: デッキの上または下から進水)。
製作手順
の生産110トン橋ランチャー架設機精密なエンジニアリング、重加工、厳格な品質管理を必要とする複雑な多段階プロセスが必要です。{0}以下は構造化されたものです製作手順:
1. 設計およびエンジニアリング段階
概念設計: 積載量 (110 トン)、スパン長、可動性要件、および運用条件を定義します。
詳細なエンジニアリング:
構造解析 (応力、たわみ、安定性の FEA)。
発射機構の油圧/空圧システム設計。
自動化のための電気/制御システム。
規制の遵守: 規格 (ISO、EN、AISC、OSHA など) への準拠を確保します。
プロトタイピング (必要な場合): スケールされたモデルを通じて重要なコンポーネントを検証します。
2. 資材調達
構造用鋼: ブーム、ガーダー、サポート用の高グレード (ASTM A572 など)。-。
油圧コンポーネント: ポンプ、シリンダー、バルブ (定格 110+ トン)。
機械部品: ウインチ、ギア、ベアリング、履帯/車輪。
電気システム：PLC、センサー、モーター、ケーブル。
3. 製作と機械加工
A. 構造製作
切断：鋼板・梁のプラズマ・レーザー切断。
溶接: 重量部のサブマージ アーク溶接 (SAW)。 NDT (UT、RT) 経由で検査します。
機械加工: 高公差接続用の CNC フライス/穴あけ。-
B. 機械的な組み立て
発射機構:
伸縮ブームや進水機首の組み立て。
橋床版移動用のローラー/トラックの設置。
油圧システム:
シリンダー、ホース、パワーユニットの取り付け。
圧力試験（1.5×動作圧力）。
C. 電気/制御システム
配線：センサー（荷重、位置）、PLC、HMIパネルを設置します。
統合: 油圧/機構を制御ソフトウェアとリンクします。
4. 品質管理(QC)
寸法チェック: 構造コンポーネントのレーザー位置合わせ。
負荷テスト: 最大 132 トン (容量の 120%) の静的/動的テスト。
機能テスト: 橋の進水サイクルをシミュレートします。安全インターロックを確認します。
5. 塗装と防食
表面処理：サンドブラスト加工（SA 2.5規格）。
コーティング: エポキシプライマー + ポリウレタントップコート (または重要な部品には亜鉛メッキ)。
6. 最終組み立てと試運転
-現場での組み立て(モジュール式の場合): 主桁を組み立て、油圧装置/制御装置を取り付けます。
フィールドテスト:
ドライラン (無負荷)。
校正された分銅を使用した活荷重テスト。
オペレータートレーニング: 安全プロトコル、緊急手順。
7. 配送と設置
輸送: サイズが大きすぎる場合は分解します。重い荷物を使用します。
インストール: クレーン-が導入サイトでのセットアップを支援しました。
引き渡す: 文書 (マニュアル、証明書)。
8. メンテナンスとサポート
マニュアル：注油やボルト締めなどのスケジュールを提供します。
遠隔監視: IoT- 対応システムによる予知保全（オプション）。
ワークショップビュー
同社はインテリジェントな機器管理プラットフォームを導入し、ハンドリングロボットと溶接ロボットを310セット（セット）導入した。計画完了後、セット数は500セットを超え、設備のネットワーク化率は95％に達する予定です. 32溶接ラインはすでに稼働しており、50台設置予定で、製品ライン全体の自動化率は85％に達します。
