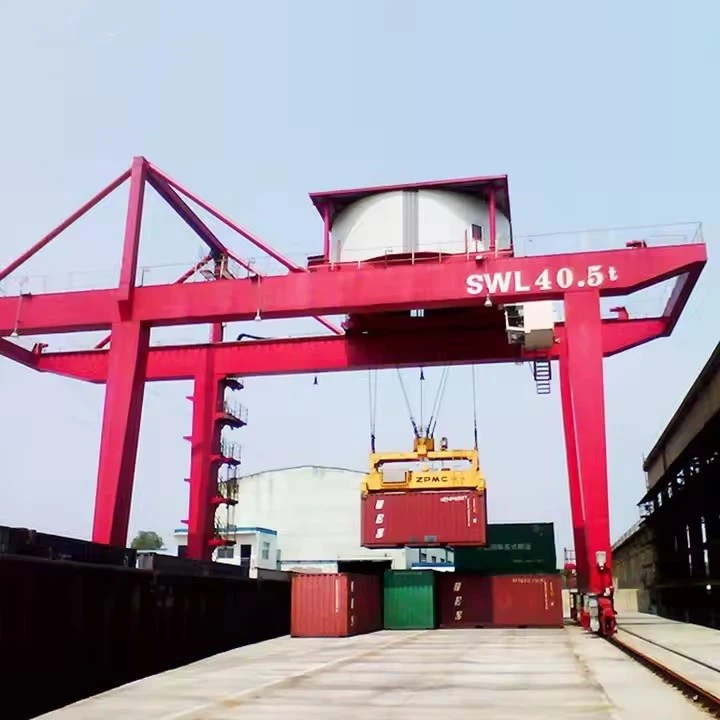

キーガントリークレーン



Quay Gantry Crane（Quay CraneまたはPortainer Craneとも呼ばれます）は、船からコンテナを積み込んだり降ろしたりするためにポートターミナルで使用される大きなクレーンです。これらのクレーンは通常、鉄道に取り付けられており、岸辺に沿って動作して、コンテナ化された貨物を効率的に処理します。



キーガントリークレーンの主要な機能
種類
レールに取り付けられたQuay Gantry Crane（RMG QGC）：ドックに沿って固定レールを移動し、高精度と安定性を提供します。
ゴム式のガントリークレーン（RTG）：コンテナヤードで使用されますが、通常はQuaysideでは使用されません。

技術仕様

持ち上げる容量：通常40 - 100+トン。
アウトリーチ：さまざまな船のサイズ（パナマックス、パナマックス後の船）を調整できます。
自動化：一部のモデルは、リモートコントロールまたはAIアシスト操作を備えています。



他のポートクレーンとの比較

特徴	キーガントリークレーン	ゴム型ガントリー（RTG）	STSモバイルハーバークレーン
モビリティ	レールマウント（固定パス）	ラバータイヤ（ヤードの使用）	車輪付き（多用途）
持ち上げる容量	40 - 100+トン	30〜50トン	100 - 200+トン
オートメーション	high（ai-assisted）	中程度（リモートオペレーション）	低（手動制御）
に最適です	大きな容器船	コンテナスタッキング	多目的（バルク\/コンテナ）



定格荷重容量：5トン、10トン、100トン、カスタマイズ、16\/3.2トン、20\/5トン、32\/5トン、50\/10トン

マックス。持ち上げ高さ：40m、カスタマイズ

スパン：35mまたはクライアントの要求

保証：1年

重量（kg）：50000 kg

コアコンポーネント：PLC、エンジン、ベアリング、ギアボックス、モーター、圧力容器、ギア、ポンプ

制御方法：CAB、ワイヤレスリモートコントロール、またはカスタマイズ





1。構造コンポーネント
ブーム（アウトリーチアーム）
船の上に伸びて容器を持ち上げます。
柔軟性のために固定または明確にして（ナックルブーム）。
ガントリー（メインフレーム）
レールに取り付けられた主要なサポート構造。
岸壁（ドック）と船にまたがる脚が含まれています。
頂点（上フレーム）
ブームとガントリーをつなぐ上部。
トロリーの旅行メカニズムがあります。
ポータル（構造の下）
クレーンがドックのレールに沿って移動できるようにします。
ホイール、ドライブ、ブレーキシステムが含まれています。





2。リフティングと取り扱いコンポーネント
トロリー＆ホイストシステム
ブームに沿って動き、コンテナを配置します。
ワイヤーロープ、シーブ、スプレッダー（コンテナリフティングデバイス）が含まれています。
スプレッダー（ツイストロックメカニズム）
容器（20フィート、40フィート、45フィートなど）に取り付けます。
さまざまな容器タイプで固定、望遠鏡、または回転可能です。
ホイストウィンチとロープ
スプレッダーを上げる\/下げる電気モーターまたは油圧モーター。
持ち上げるための高強度スチールケーブル。

3。移動およびドライブシステム
鉄道旅行システム
岸壁に沿ってクレーンを移動するホイールとモーター。
AC\/DCドライブを使用して、スムーズな動作を行います。
ブームラフィンメカニズム
ブームの角度を調整します（クレーンをラフするため）。
油圧シリンダーまたはワイヤーロープ制御ムーブメント。
スリーニングシステム（該当する場合）
より良い位置付けのために回転を可能にします（小さいクレーンで一般）。



4。電源および制御システム
電気キャビネットとドライブ
PLC、VFD（可変周波数駆動）、および配電が含まれます。
オペレーターキャビン
手動制御のためにクレーンにあります。
ジョイスティック、スクリーン、安全システムを装備しています。
自動化とリモートコントロール
高度なクレーンは、AI、センサー、およびリモート操作を使用して効率を上げます。



5。安全性と補助コンポーネント
衝突防止システム
事故を防ぐためのレーザーセンサーとカメラ。
エノメーターと風のブレーキ
強風を検出し、クレーンの動きを止めます。
緊急停止＆ロード制​​限デバイス
過負荷を防ぎ、安全な動作を保証します。
照明と警告システム
夜間操作用のLEDライトとアラーム。

.

6.オプションおよび高度な機能
自動化されたスプレッダー（自動ランディングシステム）
正確なコンテナ配置にセンサーを使用します。
エネルギー回収システム
電力を節約するための再生ブレーキ。
リモート監視（IoT対応）
リアルタイムの診断と予測メンテナンス。





スケッチ









Quay Gantry Cranes（船から沿岸のクレーンまたはポルタイネータークレーンとも呼ばれます）は、効率、強度、適応性のために、最新の港で不可欠です。ここに彼らの重要な利点があります：

1。高効率と速度
1時間あたり20〜50+コンテナを処理でき、船のターンアラウンド時間を短縮できます。
自動化されたモデルは、AIアシストポジショニングにより速度をさらに増加させます。
2。重揚力容量
通常、40 - 100+トン、超大型コンテナ船（ULCS）を処理できます。
一部のモデルは、操作を高速化するためにダブルスタックコンテナを持ち上げます。
3。異なる容器への適応性
パナマックス、ポストパナマックス、およびメガマックス船に対応するための調整可能なブーム長（最大72mアウトリーチ）。
伸縮型スプレッダーは、20フィート、40フィート、45フィート、さらには冷蔵容器を調整します。
4。精度と自動化
レーザー誘導システムは、正確な容器配置を保証します。
リモート制御および完全に自動化されたバージョンは、ヒューマンエラーを減らします。
5。耐久性と長いサービスライフ
過酷な海洋環境に耐える高強度鋼で構築されています。
腐食耐性コーティングは寿命を延ばします（25+年のメンテナンス）。
6。エネルギー効率
再生ブレーキは、操作の低下中にエネルギーを回復します。
電気駆動型モデル（対ディーゼル）は、二酸化炭素排出量を削減します。
7。安全機能
アンチウェイシステムは、負荷の揺れを防ぎます。
極端な天候での風力センサーと自動シャットダウン。
レーダーとカメラとの衝突回避。

キーガントリークレーンの用途
1。コンテナ端子（主要な使用）
船からの標準および特大の容器の積み込み\/荷重。
リーファーコンテナ（冷蔵貨物）の取り扱い。
2。バルク貨物処理（専門モデル）
石炭、穀物、または鉱石用のグラブまたはバケツを装備しています。
3。インターモーダル輸送
コンテナをトラック、列車、またはヤードクレーン（RTGS\/ASC）に直接転送します。
4。軍事および戦略港
機器の迅速な展開のために海軍基地で使用されます。
5。自動＆スマートポート
完全に自動化されたポートの重要な機器（例えば、上海Yangshan、ロッテルダム）。
リアルタイム追跡のためにターミナルオペレーティングシステム（TOS）と統合されています。
6。災害救援および緊急事業
人道的任務中にすぐに物資を降ろします。





1。設計とエンジニアリング

詳細なエンジニアリング：メインビーム、ホイスト、トロリー、エンドキャリッジ、その他のコンポーネントなど、詳細なエンジニアリング図面と仕様を開発します。

シミュレーションとモデリング：コンピューター支援設計（CAD）とシミュレーションツールを使用して、クレーンのパフォーマンスをモデル化し、設計を最適化します。

2。材料の選択

材料仕様：強度、耐久性、耐熱性の要件を満たす高品質の材料を選択します。一般的な材料には、高強度鋼、合金、特殊なコーティングが含まれます。

調達：承認されたサプライヤーからのソース資料。必要な品質と認証基準を満たすようにします。

3。コンポーネント製造

切断と形成：梁、柱、ブラケットなどの必要なコンポーネントに原材料を切り取り、形成します。これには、プラズマ切断、レーザー切断、機械加工などのプロセスが含まれる場合があります。溶接とアセンブリ：溶接コンポーネントが一緒になって、クレーンの構造要素を形成します。これには、メインビーム、エンドキャリッジ、およびその他の負荷を含む部品の溶接が含まれます。

4。アセンブリ

サブアセンブリ：巻き上げシステム、トロリー、エンドキャリアなどの個々のコンポーネントをサブアセンブリに組み立てます。これには、部品を取り付けて適切なアライメントを確保することが含まれます。メインアセンブリ：サブアセンブリを組み合わせて、完全なクレーン構造を構築します。これには、メインビームにホイストとトロリーを取り付け、エンドキャリッジの取り付け、制御システムの設置が含まれます。

5。システムの統合

電気システム：モーター、コントロールパネル、配線、センサーなどの電気部品を設置します。クレーンの電気システムが適切に統合され、テストされていることを確認してください。

制御システム：プログラム可能なロジックコントローラー（PLC）、リモートコントロール、安全装置などの制御システムを実装および構成します。制御システムが正しく機能し、調整されていることを確認します。

6。テストと品質保証

術前テスト：操作前のテストを実施して、荷重テスト、持ち上げおよび移動メカニズムの運用テスト、制御システムチェックなど、クレーンの機能を確認します。

安全テスト：制限スイッチ、アラーム、緊急停止などの安全機能が正しく機能し、安全基準を満たしていることを確認します。

検査：クレーンの構造とコンポーネントの詳細な検査を実行して、設計仕様と品質基準へのコンプライアンスを確保します。

7.最終調整とキャリブレーション

微調整：クレーンのパフォーマンスを最適化し、スムーズな動作を確保するために必要な調整を行います。これには、センサーのキャリブレーション、コントロールの調整、リフティングシステムの微調整が含まれます。

ドキュメント：操作マニュアル、メンテナンスガイド、安全指示を含むドキュメントを準備して確認します。

8。配達と設置

輸送：クレーンの輸送を設置サイトに手配し、損傷を防ぐために安全に扱われて出荷されるようにします。

インストール：アセンブリ、アラインメント、電源ソースおよび制御システムへの接続など、顧客の施設でのクレーンの設置を監督します。

トレーニング：クレーンの運用と安全手順に精通していることを確認するために、オペレーターとメンテナンス担当者にトレーニングを提供します。

9。試運転とハンドオーバー

試運転：最終的な試運転テストを実施して、クレーンが実際の条件下で正しく動作し、パフォーマンスの仕様を満たしていることを確認します。

ハンドオーバー：クレーンを顧客に公式に引き渡し、コンプライアンス証明書、保証情報、メンテナンススケジュールなど、必要なすべてのドキュメントを提供します。







物質検査

品質検査：購入した原材料で厳格な品質検査が実施され、設計要件と国家基準を満たすことができます。

材料の保管：適格な材料は、腐食や損傷を防ぐために分類に従って保存されます。

切断と形成

スチール切断：プラズマ切断、レーザー切断または火炎切断、その他の技術を使用して、設計図のサイズに応じて鋼を切断します。

処理の形成：曲げ、ローリング、溶接、その他のプロセスを通じて鋼板を形成して、メインビーム、エンドビーム、その他の構造部品を製造します。

溶接

コンポーネント溶接：切断および形成された鋼部分は、メインビーム、エンドビーム、トロリーなどのメイン構造に溶接されます。構造強度と溶接品質を確保するために、溶接プロセスを厳密に制御する必要があります。

溶接検査：非破壊検査技術（超音波検査、X線撮影テストなど）を使用して、溶接を検査して、亀裂やその他の欠陥がないことを確認します。

機械加工

精密加工：クレーンの主要なコンポーネントで、ホイールセット、ベアリングシート、プーリーなど、次元の精度と表面の品質を確保するために、クレーンの主要なコンポーネントで精密機械加工が行われます。

マシン全体のアセンブリ

総会：事前アセンブリに基づいて、メインビーム、エンドビーム、リフティングメカニズム、ウォーキングメカニズムなど、クレーンの全体的なアセンブリが実行されます。

試運転とテスト

動的な条件下では、リフティング、ウォーキング、ステアリング、その他の機能のテストなど、クレーンの動作性能がテストされます。組み立てられたブリッジクレーンの全体的なサイズがチェックされ、すべての寸法が設計要件を満たしていることを確認します。

噴霧および腐食防止治療

表面処理錆の除去：クレーンの表面での錆の除去、一般的な方法にはサンドブラスト、漬物などが含まれます。プライマースプレー：処理された表面にスプレー腐食防止プライマーが金属の酸化と腐食を防ぎます。トップコートスプレーカラースプレー：顧客の要件または業界の基準に応じてトップコートをスプレーして、クレーンに保護的で装飾的な効果を与えます。マーキング：スプレー後、モデル、定格負荷などの仕様に従ってクレーンの識別情報をマークします。

工場と設置

包装と輸送

包装保護：輸送中の損傷を防ぐために、クレーンの主要なコンポーネントを保護的にパッケージ化します。輸送の配置：機器の規模と輸送条件に応じて、適切な輸送方法を選択して、クレーンを顧客のサイトに輸送します。

受け入れと配信

顧客の受け入れ

オンサイトの受け入れ：顧客は、契約要件と技術仕様に従って、機器のパフォーマンスと品質を確認するために、クレーンのオンサイトの受け入れを実施します。

問題の修正：問題が見つかった場合、メーカーは、機器が顧客の要件を完全に満たすことを保証するために、時間内にそれらを修正する必要があります。配信および使用操作トレーニング：メーカーは通常、顧客のオペレーターをトレーニングして、クレーンを正しく安全に操作できるようにします。
