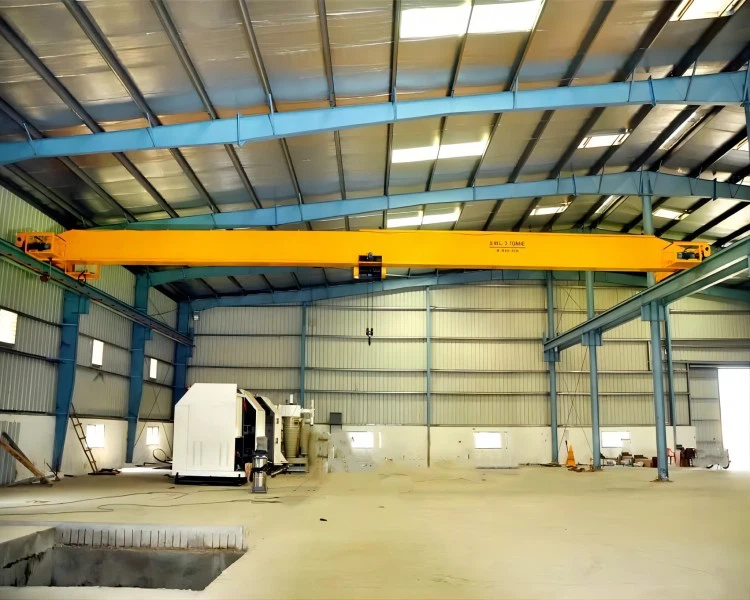

シングルガーダー天井クレーン会社

これらのクレーンは、耐久性、効率性、多用途性で知られています。 製造工場での原材料の移動から出荷ヤードでのコンテナの積み降ろしまで幅広い用途に使用できます。



シングルガーダー天井クレーンは、通常、建物の頭上構造に取り付けられた滑走路システム上で動作するように設計されています。 クレーンは滑走路に沿って前後に移動し、広範囲をカバーすることができます。



シングルガーダー天井クレーンの利点の 1 つは、ユーザーの特定のニーズを満たすようにカスタマイズできることです。 たとえば、ホイストは特定の重量を持ち上げたり、特定の温度範囲で動作したりするように設計できます。



全体として、シングル ガーダー オーバーヘッド クレーンは、産業現場で重量物を持ち上げたり移動したりするための信頼性が高く効率的なオプションです。

• 容量: 1-20トン
• スパン長: 4-31.5m
• 作業義務：A3、A4
• 定格電圧: 220V~690V、50-60Hz、3相AC
• 作業環境温度: -25 度 - プラス 40 度、相対湿度 85% 以下
• クレーン制御モード: フロア制御 / リモコン / キャビンルーム
• 参考価格帯： $700-4000/セット





1. クレーン全体



2.主桁

メインビームはクレーンの主要な軸受部分であり、その構造はU字溝、傾斜カバープレート、リブプレート、I鋼プレートで構成され、上部の円弧は（1/1000〜1.4/1000）Sです。定格吊り上げ重量とホイスト重量はスパン内にあり、傾斜が水平線より低くなく、通常の運転中に永久変形はありません。



3. 電動ワイヤーロープホイスト

電動ワイヤーロープホイストは、重量物を吊り上げるために使用される吊り上げ装置の一種であり、単桁天井クレーンの昇降に使用されます。 モーター、ロープドラム、ギアボックス、ワイヤーロープ、吊り上げフックで構成されています。 モーターはギアボックスを介してロープドラムを駆動し、ワイヤロープをドラムに巻き付けます。 吊り上げフックはワイヤーロープの端に取り付けられています。 モーターが作動すると、ロープドラムが回転し、ワイヤーロープが巻き取られたり、巻き戻されたりして、フックに取り付けられた荷物を上げ下げします。



4. エンドビーム

1) エンドビームの材質はクレーン縦走用のものを使用します。
2) エンドビームは角形鋼管または鋼板を溶接して製作します。 寸法精度と嵌合公差を確保するために、完成したエンドビームは数値制御機で位置決め処理されます。
3) 各エンドビームには、二重ホイールリム、バッファ、および脱線防止保護装置を備えたホイールが付属しています。



5. クレーンホイール

高品質のホイールセットは 45# 鋼の型鍛造、荒加工、調整、仕上げで作られています。 熱処理硬度はHB305～385、深さ18mmの硬化層硬度はHB250以上です。 ホイールシャフトは45#スチール製で、荒加工、焼き戻し、仕上げが施されています。 熱処理硬度は250～280HBです。



6. クレーンフック

クレーンフックは、吊り上げ作業に使用される吊り荷に取り付ける装置です。 吊り上げられる荷物の重量に耐えるように設計された金属製のフックで、チェーン、ロープ、ケーブルなどを使ってクレーンに取り付けられます。 クレーンフックのサイズと強度は、クレーンの種類、荷物の重量、リフトの高さによって異なります。 クレーンフックは高品質のスチール製で、シングルフックまたはダブルフック​​のいずれかです。 さまざまな種類の荷物や吊り上げ用途に対応できるよう、さまざまなサイズ、形状、構成が用意されています。

7. モーター

8. 音と光による警報装置とリミットスイッチ

すべてのクレーンには音と光の警報システムが装備されており、緊急事態において人々の安全を守る効果的な方法となります。 システムが定期的にテストおよび保守され、正常に動作していることを確認することが重要です。



リミットスイッチは巻上機の三次元制御や移動制限に広く使用でき、クレーンを保護できます。



9. 制御モード



10. スケッチ



クレーン走行 機構	走行速度(m/min)		20	30	45(部屋)	60(部屋)
	速度比		58.95	39.42	26.51	19.44
	モーター	タイプ	円錐形リスケージ		コーン巻き糸
		電力(KW)	0.8x2, 1.5x2 ,2.2x2		1.5x2 , 2.1x2
		回転速度(r/min)	1380		1350
昇降機構 (電動ホイスト)& 電気ホイスト 旅行 機構	電動ホイストの模型		医学博士		CD
	上昇速度(m/min)		8/0.8, 7/0.7, 3.5/0.35		8, 7, 3.5
	揚程H(m)		3〜30またはカスタムメイド
	走行速度(m/min)		20/30 またはカスタムメイド
	モーター		円錐かご型モデル
スパン			7.5~28.5mまたはカスタム要件
分類グループ			ISO A3/A4
電流			AC 380V 50Hz、3-位相またはカスタム要件
車輪径			Φ270mm、Φ400mm
レール幅			37～70mm
制御モード			ペンダントボタン/ワイヤレスリモコン



容量 (t)	スパン (m)	クレーン総重量 (t)	最大ホイール圧力 (KN)	最小ホイール圧力 (KN)	H1(mm)	H2(mm)	H3(mm)	幅(mm)	B(mm)	C1(mm)	C2(mm)
2	7.5	1.79	13.8	4.1	490	1080	550	2000	2500	871	1274
	8	1.84	14.0	4.2
	8.5	1.88	14.1	4.3
	9	1.93	14.3	4.4
	9.5	1.98	14.5	4.5
	10	2.03	14.7	4.6
	10.5	2.07	14.8	4.7
	11	2.12	15.0	4.8
	11.5	2.25	15.4	5.1		1125	595
	12	2.30	15.5	5.3
	12.5	2.35	15.7	5.4
	13	2.40	15.8	5.5
	13.5	2.45	16.0	5.6
	14	2.50	16.1	5.8
	14.5	2.62	16.5	6.1	580	1140	700	2500	3000
	15	2.68	16.6	6.2
	15.5	2.74	16.8	6.3
	16	2.79	17.0	6.5
	16.5	2.85	17.1	6.6
	17	2.91	17.3	6.8
	17.5	3.23	18.1	7.6	660	1160	800
	18	3.30	18.3	7.7
	18.5	3.36	18.5	7.9
	19	3.42	18.6	8.0
	19.5	3.49	18.8	8.2
	20	4.09	20.3	9.7	785	1135	900	3000	3500	871	1274
	20.5	4.17	20.5	9.9
	21	4.24	20.7	10.1
	21.5	4.32	20.9	10.3
	22	4.40	21.1	10.5
	22.5	4.47	21.3	10.7
	23	5.31	23.4	12.7	820	1200	1000	3500	4000
	23.5	5.40	23.7	13.0
	24	5.49	23.9	13.2
	24.5	5.57	24.1	13.4
	25	5.66	24.3	13.6
	25.5	5.75	24.6	13.8
	26	6.40	26.2	15.5	875	1250	1100	4000	4500
	26.5	6.50	26.5	15.7
	27	6.60	26.7	16.0
	27.5	6.69	27.0	16.2
	28	6.79	27.2	16.4
	28.5	6.89	27.5	16.7





1. 費用対効果が高い:シングルガーダーブリッジクレーンは一般にダブルガーダーブリッジクレーンよりも製造、設置、保守にかかる費用が安価です。

2. コンパクトな設計:シングルガーダークレーンはよりコンパクトな設計となっており、スペースが重要な工場や倉庫に最適です。

3. 取り付けが簡単:シングルガーダークレーンは設置が比較的簡単で、ダウンタイムと設置コストが削減されます。

4.カスタマイズ:単桁橋クレーンは組織の特定のニーズに合わせて簡単にカスタマイズでき、柔軟性と多用途性を実現します。

5. 低いヘッドルーム:シングル ガーダー クレーンはダブル ガーダー クレーンよりも頭上空間が低いため、作業エリアに高さ制限がある場合に役立ちます。

6. 耐荷重が低い:シングルガーダークレーンは比較的軽い荷物を持ち上げることができるため、中小規模の製造および保管作業に最適です。

7. 修理/メンテナンスが簡単:シングルガーダークレーンはコンポーネントが少ないため、修理とメンテナンスが容易であり、メンテナンスコストとダウンタイムが削減されます。





シングルガーダー天井クレーンは、重い荷物を持ち上げたり移動したりするためにさまざまな業界で一般的に使用されています。 シングルガーダー天井クレーンの用途には次のようなものがあります。



1. 製造:シングルガーダー天井クレーンは、製造工場で生産プロセス中に材料や製品を持ち上げて移動するために使用されます。

2. 倉庫保管:シングルガーダー天井クレーンは、倉庫でパレット、箱、コンテナなどの重量物を取り扱うために使用されます。

3. 構造:単桁天井クレーンは、建設現場で鉄骨梁、コンクリートブロック、プレキャストパネルなどの重量物を吊り上げるために使用されます。

4.自動車:シングルガーダ天井クレーンは、自動車製造工場でエンジンやトランスミッションなどの重量部品を吊り上げるために使用されます。

5. マイニング:単桁天井クレーンは、鉱山でドリル、掘削機、トラックなどの重機を持ち上げて移動するために使用されます。

6. 発電所:シングルガーダー天井クレーンは、タービン、発電機、変圧器などの重くてかさばるコンポーネントを持ち上げて移動するために発電所で使用されます。

7. 航空宇宙:シングルガーダー天井クレーンは、航空宇宙製造工場で大型で重い航空機部品を持ち上げて移動するために使用されます。







全体として、シングルガーダー天井クレーンは多用途性と柔軟性を備えているため、重量物を持ち上げたり正確な動きが必要とされる幅広い業界や用途で人気があります。
