160トンブリッジランチャー

A 160トンブリッジランチャーは、軍事、緊急事態、土木工学用途で橋を迅速に配備するために設計された頑丈なモバイル システムです。{0}これらのシステムは、軍隊、車両、物資が川、渓谷、損傷したインフラなどの障害物を越えることを可能にするために非常に重要です。







160トンブリッジランチャーの主な特徴:

容量

までの負荷をサポートできるブリッジを展開できます。160トン、軍用大型車両（戦車、装甲兵員輸送車など）や民間重機の通行を可能にします。

モビリティと展開

大型輸送車両（改造された戦車シャーシや多軸トラックなど）に取り付けられます。-

迅速な展開 (通常は数分) のための油圧式または機械式発射メカニズム。

一部のモデルは、迅速なセットアップのための自動展開機能を備えています。

ブリッジ仕様

通常、モジュラーまたはシザーズ-タイプのブリッジ(例: ベイリー橋のバリエーション、中桁橋、またはカスタム設計)。

スパン長さ：通常15～30メートル(エクステンションで調整可能)。

材質: 耐久性を高める高張力鋼またはアルミニウム合金。-

アプリケーション

軍隊：戦闘地域で装甲師団を支援するために施設軍団によって使用されます。

災害救援:洪水、地震、橋の崩壊後に接続を迅速に回復します。

土木工学：建設工事の仮設橋梁。

類似システムの例

M60 AVLB (装甲車両-発射橋)– 米軍で使用されています（最大60トンまで対応）。

レグアン橋層– NATO軍によって使用されています（最大80+トンのモジュール式橋）。

中国の84式スコーピオン– 高い耐荷重を備えたタンク-ベースのブリッジ層。





160トンブリッジランチャー仕様

1. 一般的な特徴

タイプ: 移動式橋発射システム（機械化または車両搭載）

ブリッジクラス: までサポート160トン積載物 (例: MLC 96 軍用車両または同等品)

導入時間： 通常5～15分(構成に応じて)

回復時間: 導入時と同様

作戦要員：2～4名

2. 橋梁仕様

スパン長さ:

単一の-スパン:20～30メートル（典型的な）

マルチスパン機能（モジュール式の場合）-

幅: ~4 メートル (車両の通行を考慮)

材料: 高強度アルミニウムまたは鋼合金-

表面: -滑り止めデッキ、おそらく伸縮継手付き

3. ランチャービークル/プラットフォーム

シャーシ: 大型軍用トラックまたは装軌車両-

エンジン出力: 400 ～ 600 HP (機動性の要件に応じて)

モビリティ:

道路速度: ~70 km/h

オフロード機能: あり（シャーシに応じて）

重さ: ~40–60 トン (発射装置と艦橋を含む)

4. 導入メカニズム

発射方法: 油圧または機械的拡張

制御システム: 手動、半自動、また​​は完全自動

安定: アウトリガーまたは油圧ジャッキで確実に設置

5. 環境および運用上の制限

温度範囲: -30 度～+50 度

耐風性：展開中は最大50km/h

地形の互換性：軟弱地盤、斜面（勾配10％まで）





A 160トンブリッジランチャー-は、川、塹壕、戦闘地域の隙間などの障害物を乗り越えるために橋を迅速に展開するように設計された頑丈な軍事工学車両です。以下は、このようなシステムに通常見られる主要なコンポーネントです。

1. シャーシ＆モビリティシステム

-頑丈な装軌車両または装輪車両（多くの場合、戦車または装甲車両のシャーシをベースとしています）。

エンジンとトランスミッション システム（高出力ディーゼルまたはハイブリッド）-

サスペンションシステム（重い荷物を支えるため）。

運転室 (保護のための装甲が施されています)。

2. ブリッジ展開メカニズム

橋の構造:

折りたたみ式または伸縮式ブリッジ（シザー式、水平起動、またはモジュール式）-。

高強度アルミニウムまたは複合材料で作られています。-

長さ: 通常 20 ～ 30 メートル (モデルによって異なります)。

積載量：160トン（戦車、トラック、重戦闘車両に対応）。

発射システム:

伸縮用の油圧または電気機械式アクチュエータ。{0}

展開時のバランスを保つスタビライザー/アウトリガー。

制御された下降のためのウインチ/ケーブル システム。

3. 油圧お​​よび動力システム

油圧ポンプとシリンダー（橋梁移動用）。

エンジンまたは補助パワー ユニット（APU）からのパワー テイクオフ（PTO）-。

コントロールバルブとホース。

4. 制御システム

オペレーターコンソール (キャビン内またはリモコン)。

アライメントと安定性のためのセンサー。

自動または半自動の導入シーケンス。{0}

5. 安定化およびサポートコンポーネント

アウトリガーレッグ/ジャッキ (橋の進水時の安定性のため)。

グラウンドアンカー (軟弱な地形用)。

レベリングシステム（不均一な地面を調整するため）。

6. 安全性と回復機能

緊急停止機構。

手動制御をバックアップします。

自己回復ウインチ（車両がスタックした場合）-。

7. オプションのアドオン-

装甲メッキ（戦闘地域での保護用）。

煙/隠蔽ランチャー (隠蔽用)。

NBC (核、生物、化学) 保護。









A 160トンブリッジランチャー-は、川、塹壕、戦闘地域の隙間などの障害物を乗り越えるために橋を迅速に展開するように設計された頑丈な軍事工学車両です。その主な利点は次のとおりです。

1. 迅速な導入

橋を架けることができる数分以内に、長い工事をすることなく軍隊や車両が障害物を通過できるようになります。

従来の橋の敷設方法と比較してダウンタイムが短縮されます。{0}

2.高耐荷重

サポート大型軍用車両(最大 160 トン以上)、主力戦車 (M1 エイブラムス、レオパルト 2 など) および装甲兵員輸送車を含みます。

兵站と戦闘ユニットが重量制限なしで移動できるようにします。

3. 機動性と操作性の向上

に取り付けられていますモバイルシャーシ（多くの場合、装軌式または大型車輪付き）、前進する部隊と歩調を合わせることができます。-

で動作可能起伏の多い地形固定ブリッジが実用的でない場合。

4.戦場の生存性の向上

脆弱な技術者チームが火災の下で手動で橋を組み立てる必要性が軽減されます。

一部のモデルの機能装甲防御乗組員のために小火器や砲弾の破片に対して。

5. ブリッジタイプの多様性

さまざまなブリッジ設計を導入できます。

シザーブリッジ(迅速な展開)。

モジュラーブリッジ(長さ調節可能)。

折りたたみ橋（コンパクトに収納）。

さまざまなギャップ長に適応可能（通常は20～30メートル、モデルによって異なります）。

6. 運用上の柔軟性

両方で使用されます突撃横断歩道（戦闘状況）そして人道的使命（災害救援）。

必要に応じてブリッジを取得して再配置できます。

7. エンジニアチームの必要性の低減

手作業を最小限に抑え、エンジニアが他の重要なタスクに集中できるようにします。

自動または半自動の発射システムにより、効率が向上します。{0}

8. 現代の装甲柱との互換性

と統合しますNATO およびその他の軍事規格、異なる勢力との相互運用性を確保します。

一緒に使われることが多い装甲車両-発射橋梁 (AVLB)階層型ブリッジング ソリューション向け。

9. 攻撃作戦における戦略的優位性

有効にする素早い突破口機械化攻撃の勢いを維持することによって。

敵に自然の障壁の利点を与えません。

10. 長期的には費用対効果が高い-

より多くのリソースと時間を必要とする可能性がある一時的な橋やフェリーへの依存を軽減します。

160トン級橋梁発射装置の例：

中国の84式戦車(最大 60 トンの荷重をサポートしますが、より重いバージョンもあります)。

ドイツ語レグアン(モジュール式、重い負荷を処理できます)。

ロシアのMTU-90(装甲部隊によって使用されます)。

結論：

A 160トンブリッジランチャーこれは現代の軍隊にとって極めて重要であり、戦闘と災害対応の両方のシナリオで作戦テンポを維持しながら、重部隊の迅速な機動性を確保します。{0}}砲撃を受けても迅速に橋を展開できる能力は、激度の紛争において極めて重要な資産となります。-

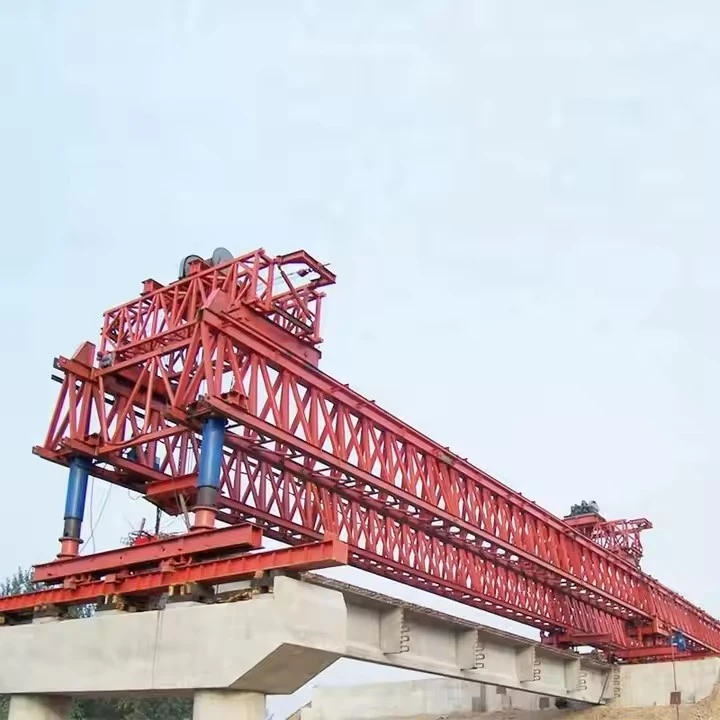

A 160トンブリッジランチャー-建設現場で使用される頑丈な設備で、特にプレキャスト橋梁セグメント、桁、その他の大型構造要素の設置に使用されます。これらの機械は加速橋梁建設 (ABC) プロジェクトに不可欠であり、重いコンポーネントを迅速かつ正確に配置できます。

160トンブリッジランチャーの主な用途

プレキャストセグメント橋の建設

バランスの取れたカンチレバーまたはスパンごとの建設のためにプレキャスト コンクリート セグメントを持ち上げて位置決めするために使用されます。{0}{1}

高架橋や長大橋の迅速な組み立てが可能になります。{0}}

道路橋・鉄道橋の桁打上げ

プレハブ鋼製またはコンクリート製の桁（I-梁、U-}梁、箱桁）を橋脚に取り付けます。

単純支持橋と連続橋の両方に適しています。

ヘビーブリッジデッキの発売

都市部の高架道路や交差点にフルスパンまたはハーフスパン-のプレキャスト デッキ セクションを配置します。

現場キャスト工法と比較して、-現場での建設時間を短縮します。{1}{2}

オーバーヘッドおよび吊り下げ式発射方法

で動作可能オーバーヘッド発射ガントリー (OHLG)または吊り下げ式発射ガントリー (USLG)構成。

さまざまな橋の形状や敷地の制約に適応できます。

鉄道および地下鉄インフラストラクチャープロジェクト

重いプレキャストセグメントが必要な地下鉄の高架線や鉄道橋の建設に使用されます。





ここに構造化されたものがあります製作手順のために160トンブリッジランチャー、設計から試運転までの主要な段階をカバーします。この手順により、品質、安全性、およびエンジニアリング標準への準拠が保証されます。

---

1. 設計とエンジニアリング

コンセプトデザイン: 積載量 (160 トン)、スパン長、可動性、展開方法を定義します。

詳細なエンジニアリング:

構造解析 (応力、たわみ、座屈の FEA)。

油圧/空圧システム設計（発射機構用）。

CAD モデリング (AutoCAD/SolidWorks)。

規制の遵守: 基準 (AASHTO、EN 1993、OSHA) への準拠を確保します。

---

2. 資材調達

主要な資料:

桁用の高強度鋼（ASTM A572 グレード 50/EN S355）-。

油圧シリンダー (ISO 6020/6022)。

耐摩耗性ベアリング/ピン（SAE 4140）-。

サプライヤーの資格: ミルテストレポート (MTR) で材料を認証します。

---

3. 製造工程

3.1 構造コンポーネント

切断と機械加工: CNC プラズマ/酸素-燃料による精密な切断。

溶接:

桁のサブマージアーク溶接（SAW）。

溶接検査 (AWS D1.1 に基づく UT/RT)。

組み立て:

重要なジョイントをボルトで固定します (グレード 8.8/10.9 ボルト)。

レーザーレベルを使用して位置合わせします (公差±2mm)。

3.2 機械システム

油圧システム:

ポンプ、バルブ、アクチュエーターを取り付けます。

1.5×動作圧力での圧力テスト。

発射機構:

移動用のトラック/ホイール システム。

設計荷重 125%（200 トン）での荷重試験-。

---

4. 品質管理(QC)

寸法チェック: レーザーによる真直度調整。

NDT: 溶接部の超音波検査 (UT)。

機能テスト:

橋セクションの展開/格納を 5+ 回行います。

油圧シリンダーの同期を確認します。

---

5. 表面処理・塗装

ブラスト: SA 2.5 (ISO 8501-1)。

コーティング:

エポキシプライマー (75 ～ 100 μm)。

ポリウレタン トップコート (50 ～ 75 μm)。

---

6. 最終組み立てとテスト

統合: キャリア車両にランチャーを取り付けます (移動式の場合)。

負荷テスト:

静的試験: 160トン、24時間。

動的テスト: シミュレートされたトラフィック負荷 (AASHTO HL-93 による)。

---

7. 配送と試運転

ドキュメント：マニュアル（操作・保守）を提供します。

オンサイトトレーニング-: オペレータ/セキュリティプロトコル。

フィールド展開: 監修による初回発売。

---

8. 保守計画

定期点検：作動油レベル、ボルトトルク、腐食。

年次検査: 重要な溶接用の NDT。





同社はインテリジェントな機器管理プラットフォームを導入し、ハンドリングロボットと溶接ロボットを310セット（セット）導入した。計画完了後、セット数は500セットを超え、設備のネットワーク化率は95％に達する予定です. 32溶接ラインはすでに稼働しており、50台設置予定で、製品ライン全体の自動化率は85％に達します。
