建設用橋架設機械

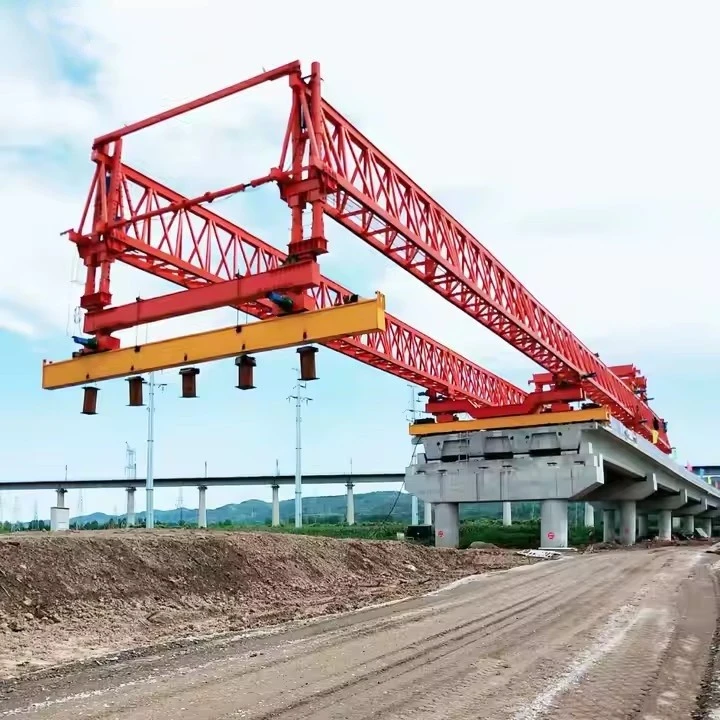

橋の建設方法に革命を起こすように設計されたこの最先端の設備は、高度なテクノロジー、効率性、安全性を兼ね備えており、橋梁建設プロジェクトで優れた結果をもたらします。{0}{1}{2}





橋梁架設機械 (BEM) は、橋梁セグメント、桁、床版を効率的かつ正確に設置するために使用される特殊な建設機械です。これらの機械は、大規模な橋梁建設プロジェクト、特にセグメント橋梁の建設、プレキャスト桁の架設、バランスのとれたカンチレバー工法などに不可欠です。-

橋梁架設機械 (BEM) の主な特徴:
1. 高い耐荷重
重いプレキャスト コンクリート セグメント、鋼桁、または全径間橋床版を扱えるように設計されています。{0}

モデルに応じて、100 トンから 1,000 トンを超える荷重までの吊り上げと位置決めが可能です。

2. スパンと高さの調整可能
モジュラー設計により、さまざまな橋幅に対応するためにスパン長を調整できます。

油圧または機械システムにより、さまざまな橋脚の高さに合わせて高さを調整できます。

3. 自己-発射および自己推進-能力
多くの BEM は自己起動型です。つまり、追加のクレーンを必要とせずに前進できます。{0}

橋の線形に沿って移動できるように、クローラー、レール、または車輪が装備されています。

4. 精密位置決めシステム
油圧ジャッキ、ウインチ、コンピュータ制御を使用して、セグメントの配置をミリメートルレベルの精度で実現します。-

一部のモデルは、レーザー{0}}ガイドまたは GPS{1}} を利用して最適な位置調整を行う機能を備えています。

5. 各種工法へのサポート体制
バランスの取れたカンチレバーの組み立て: 橋脚からのセグメントごとの取り付けをサポートします。{0}{1}

インクリメンタル進水: 事前に組み立てられた橋梁床版を所定の位置に押し込むために使用されます。{0}

フル-スパンの組み立て: 1 回の操作で橋のスパン全体を持ち上げて設置します。

6. 安全性と安定性の機能
転倒防止機構とカウンターウェイトにより、持ち上げ時の安定性が保証されます。{0}

高地または長大橋の-フェイルセーフ ブレーキ システムと耐風性設計-。{2}}

7. 遠隔および自動制御
上級モデルには、危険区域での安全を確保するための遠隔制御操作が含まれています。{0}

自動化されたセグメント処理により手作業が軽減され、建設が迅速化されます。

8. 様々な橋種への適応性
道路橋、鉄道橋、高架橋、都市高架橋などに最適です。

コンクリート、鋼、または複合橋構造用にカスタマイズできます。

9. 素早い組み立てと分解
建設の遅延を最小限に抑えるため、迅速な導入ができるように設計されています。

モジュラーコンポーネントにより、作業現場間の移動が容易になります。

橋架設機械の用途:
セグメント橋の建設（プレキャストまたは現場キャスト）

プレキャスト梁の打上げ桁

ケーブル-支持橋と吊り橋の床版の設置

鉄道および地下鉄の高架橋の建設





橋梁架設機械 (BEM) は、橋梁セグメント、桁、またはプレキャストコンポーネントの組み立てと設置に使用される特殊な建設機械です。以下は、典型的な橋梁架設機械の詳細な建設仕様です。

1. 一般仕様
マシンタイプ: 自己起動式、モジュラー式、またはガントリー式-タイプのエレクター-

用途: プレキャストセグメント橋、桁の立ち上げ、バランスのとれたカンチレバー構造

耐荷重: 100 ～ 500 トン (プロジェクトの要件によって異なります)

スパン範囲: 30 ～ 60 メートル (さまざまなブリッジ構成に合わせて調整可能)

電源: 油圧/電気/ディーゼル{0}}

制御システム: 手動オーバーライドによる自動化/遠隔制御{0}}

2. 構造コンポーネント
主桁/梁: 高張力鋼（グレード S355/S460）、長さ調整可能-

支持塔/柱: 高さ調整用の油圧または機械式ジャッキ

ローンチノーズ: 勃起時の前方への推進を促進します。

昇降機構: 正確な位置決めを備えた油圧ウインチまたはクレーン

トラベル システム: レール-マウント、車輪-ベース、またはスライド機構

3. 機能要件
勃起速度: 1 日あたり 10 ～ 20 メートル (セグメントの重量と複雑さによって異なります)

アライメント精度：縦横位置合わせ±5mm

安定性: 最大 45 km/h の耐風性 (強風時の自動ロック機能付き)

安全機能: 過負荷センサー、緊急ブレーキ、衝突防止システム-

4. 設置と操作
組み立て: -持ち運びが簡単なモジュール式コンポーネントによる現場組み立て

打上げ方法: インクリメンタル打上げ、カンチレバーの組み立て、またはスパンごとの配置--

荷重処理: プレキャストセグメントまたは桁の持ち上げ、回転、設置が可能

調整可能: 曲線および直線のブリッジアライメントに適応可能

5. 安全性とコンプライアンス
設計基準: EN 1993 (ユーロコード 3)、OSHA/ANSI 安全規制

オペレーターの要件: 専門トレーニングを受けた認定担当者

メンテナンス：油圧システムの日常点検、構造的完全性チェック

6. 環境への配慮
騒音レベル:<75 dB (with sound dampening features)

排出ガス: ディーゼルエンジンの Tier 4/Stage V に準拠

地面の混乱を最小限に抑える: 環境に敏感なエリアの設置面積を削減

7. オプション機能
自動測量システム: レーザーガイドによるアライメントによる精度の向上-

アダプティブクライミングメカニズム: 可変の橋脚高さに対応

テレメトリとリモート モニタリング: プロジェクト管理のためのリアルタイム データ ロギング-

結論
橋梁架設機械は、堅牢で正確であり、さまざまな建設方法に適応できる必要があります。仕様は、耐荷重、スパン長、環境条件など、プロジェクト固有の要件に適合する必要があります。-





橋梁架設機械 (BEM) は、橋の建設中に、桁、セグメント、床板などのプレハブ橋コンポーネントを組み立てて設置するために使用される特殊な建設機械です。これらの機械は、橋梁建設プロジェクト、特に長いスパンや複雑な構造物の効率、安全性、精度を高めます。{{1}

橋架設機械の種類
ガントリー クレーン システム – プレキャスト桁またはセグメントを持ち上げて設置するために使用されます。

ガントリーの進水 - 橋梁の床板に沿って移動し、バランスのとれたカンチレバー構造でセグメントを配置します。

自走式モジュラートランスポーター（SPMT） – 大型の橋梁コンポーネントを輸送および設置する大型-多軸-車両。

インクリメンタル発射機 – 1 つの橋台から順番にブリッジ セグメントを所定の位置に押し込みます。

セグメントエレクター (桁発射機) – プレキャストセグメント橋梁建設用に特別に設計されています。









橋梁架設機械 (BERM) は、橋梁セグメントを効率的かつ安全に組み立てるために設計された特殊な建設機械です。これらの機械は、現代の橋梁建設、特にプレキャストセグメント橋、バランスカンチレバー橋、スパンバイ-工法で一般的に使用されています。

建設における橋架設機械の利点:
高効率とスピード

BERM により橋梁セグメントの迅速な組み立てが可能になり、建設時間を大幅に短縮します。

自動化されたプロセスにより手作業が最小限に抑えられ、継続的な作業の進行が可能になります。

精度と品質管理

重量のあるブリッジセグメントを最小限のエラーで正確に配置できます。

位置ずれのリスクを軽減し、構造の完全性を向上させます。

安全性の強化

作業者が高所で危険な作業を行う必要性を最小限に抑えます。

従来のクレーン操作に伴うリスクを軽減します。

交通中断の軽減

道路や鉄道の通行止めを最小限に抑えることが重要な都市部に最適です。

大きな障害物なしに既存のインフラ（高速道路、河川など）の上に建設することができます。

費用対効果-

自動化と手作業の削減により人件費が削減されます。

大規模な一時的なサポートや足場の必要性が軽減されます。

多用途性

さまざまな種類の橋梁（ボックスガーダー、T ビーム、アーチなど）に適合させることができます。

さまざまな建設方法に適しています（スパン{0}}バイ-、バランスの取れたカンチレバー、インクリメンタルローンチ）。

環境への影響を最小限に抑える

大規模な建設現場の必要性が減り、土地の乱れが軽減されます。

従来の方法と比較して騒音や公害が少ない。

重い荷物を扱う能力

巨大なプレキャストセグメント (最大数百トン) を持ち上げて位置決めすることができます。

複数のクレーンや重量物を持ち上げる機器が不要になります。

全天候型工事-

一部の BERM は、プロジェクトのスケジュールが確実に守られるように、厳しい気象条件でも動作するように設計されています。

モジュール式で再利用可能な設計

多くの BERM は分解して複数のプロジェクトに再利用できるため、コスト効率が向上します。





橋梁架設機械 (BERM) は、橋梁セグメントを効率的かつ安全に組み立て、位置決めするために使用される特殊な建設機械です。これらの機械は、現代の橋の建設、特に長大橋、高架橋、高架高速道路の建設に不可欠です。{1}
建設分野での応用
セグメント橋の建設 – プレキャストセグメントが持ち上げられて組み立てられます。

鉄道および高速道路の高架橋 – 高架区間の建設を加速します。

都市高架 – 迅速な設置により交通の混乱を最小限に抑えます。

ロング-スパンブリッジ - バランスのとれたカンチレバー方式をサポートします。

橋のリハビリテーション – 古い橋のセクションを効率的に交換するのに役立ちます。





橋梁架設機械 (BEM) は、橋の建設、特にプレキャスト セグメントや桁の設置に使用される特殊な装置です。建設用クレーン (BEM など) の製造手順について言及している場合、製造プロセスの構造化された内訳は次のとおりです。

1. 設計およびエンジニアリング段階
要件分析: 耐荷重、スパン長、可動性、および動作条件を決定します。

CAD モデリング: ブーム、サポート、油圧システム、制御装置などの BEM 構造の詳細な 3D モデルを作成します。

構造解析: 有限要素解析 (FEA) を実行して、負荷時の強度と安定性を確認します。

法規制への準拠: 国際規格 (ISO、OSHA、EN など) への準拠を確保します。

2. 資材調達
高強度鋼-: ビーム、ブーム、シャーシの主な材料。

油圧コンポーネント: 移動および昇降用のシリンダー、ポンプ、バルブ。

電気システム: モーター、センサー、コントロール パネル。

溶接消耗品とファスナー: 高級ボルトと溶接棒。-

3. 製造工程
A. 構造製作
切断: 鋼板や梁のプラズマまたはレーザー切断。

曲げと成形: プレス ブレーキを使用して部品を成形します。

溶接：

桁、ブーム、サポート フレームのサブアセンブリ溶接。-

重要な耐荷重部品の完全溶け込み溶接。-

-応力を軽減するための溶接後熱処理（PWHT）。

機械加工: 正確な組み立てのための穴あけとフライス加工。

B. 機械的な組み立て
油圧システムの取り付け: シリンダー、ポンプ、ホースの取り付け。

駆動機構: モーター、ギアボックス、履帯/車輪 (可動式の場合) の取り付け。

カウンターウェイトとスタビライザー: バランスをとるためにバラストを追加します。

C. 電気および制御システムの統合
ワイヤーハーネス: センサー、リミットスイッチ、コントロールユニットを接続します。

PLC および HMI セットアップ: 自動操作のためのプログラミング。

安全システム: 過負荷保護、緊急停止、衝突防止装置。{0}}

4. 品質管理とテスト
寸法検査：CMM（三次元測定機）を使用して公差を検査します。

非破壊検査（NDT）: 溶接部の超音波、磁粒子、または X- 検査。

負荷テスト: 容量を検証するための静的および動的負荷テスト。

機能テスト: 油圧動作、電気制御、安全機能をチェックします。

5. 塗装・表面処理
サンドブラスト: 塗料の接着のための表面処理。

下塗りと塗装: 防食コーティング（エポキシ/ポリウレタン）-。

マーキングとラベル: 安全上の警告と操作手順。

6. 最終組み立てと試運転
-現場での組み立て（モジュール式の場合）: 大型 BEM は部品ごとに輸送され、建設現場で組み立てられる場合があります。

オペレーターのトレーニング: 制御、メンテナンス、安全プロトコルのデモンストレーション。

フィールドテスト: 実際の橋セグメントを使用して試行します (該当する場合)。

7. 配送と設置
輸送: 分解（必要な場合）および物流計画。

現場での設置: 補助クレーンを使用して組み立て、位置合わせを確認します。

引き渡し: 運用使用前の最終検査と認証。





同社はインテリジェントな機器管理プラットフォームを導入し、ハンドリングロボットと溶接ロボットを310セット（セット）導入した。計画完了後、セット数は500セットを超え、設備のネットワーク化率は95％に達する予定です. 32溶接ラインはすでに稼働しており、50台設置予定で、製品ライン全体の自動化率は85％に達します。
