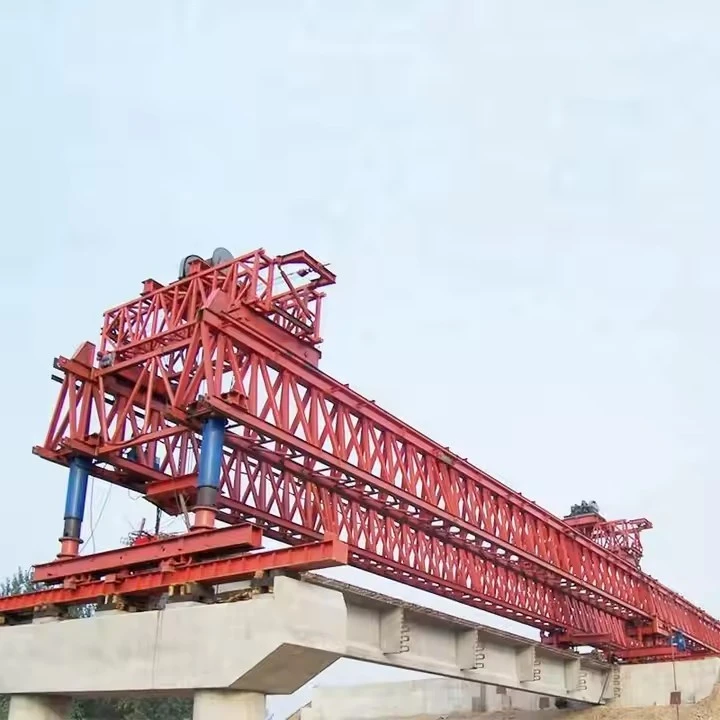

450トンブリッジランチャー装置

450 トンの橋発射装置は、橋の建設、特にプレキャストまたは組み立てられた橋セグメントを所定の位置に発射するために使用される頑丈な機器です。-これらの機械は、高速道路の高架橋、鉄道橋、高架橋などの大規模なインフラストラクチャ プロジェクトに不可欠です。-





450- トンのブリッジ ランチャー装置は、大型の橋梁セグメントを効率的に設置するために設計された頑丈な機械で、通常は高速道路、鉄道、都市高架などのインフラストラクチャ プロジェクトで使用されます。このような機器の主な特徴は次のとおりです。

1. 高い耐荷重
最大 450 トンの橋セグメントを扱うことができるため、大規模なスパン橋の建設に適しています。-

さまざまな荷重分散に合わせて調整可能で、発射時の安定性を確保します。

2. モジュール式で調整可能なデザイン
モジュール式コンポーネントを使用すると、さまざまな種類の橋梁 (ボックスガーダー、T- ビーム、セグメント橋など) に合わせてカスタマイズできます。

調整可能なサポートとローンチノーズにより、さまざまなブリッジ形状に対応します。

3. 先進の油圧システム
-高精度の油圧ジャッキにより、スムーズかつ制御された発進が可能。

均等な重量配分を確保するための、同期した持ち上げと押しのメカニズム。

4. 自己-推進またはウインチ-駆動の移動
一部のモデルは自走機構（クローラーや車輪）を使用していますが、他のモデルは前進のためにウインチ{1}}とケーブル システムに依存しています。-

仮設線路や既存の橋床上でも走行可能。

5. コンピュータ制御システム
荷重分散、アライメント、応力レベルの自動モニタリング。

-リアルタイムのフィードバックにより、過負荷や位置ずれを防ぎます。

6. 安全機構
偶発的な滑りを防ぐフェイルセーフ ブレーキ システム。-

緊急停止機能と過負荷保護。

7. 発射方法の多様性
プロジェクトの要件に応じて、増分起動（プッシュ{0}}起動）またはフルスパン起動を実行できます。-

直線、曲線、または傾斜した橋の配置に適しています。

8. コンパクトで持ち運び可能
分解や建設現場間の移動が簡単にできるように設計されています。

一部のモデルは、セットアップ時間を短縮するための迅速な組み立てメカニズムを備えています。{0}

9. 環境適応性
柔らかい土壌、急な斜面、水上など、さまざまな地形で作業できます。

過酷な条件下でも耐久性を発揮する耐候性素材を使用しています。-

10. コストと時間の効率化
大型クレーンの必要性が減り、プロジェクトコストが削減されます。

継続的な打ち上げ作業を可能にすることで、建設スケジュールを短縮します。





450トンブリッジランチャー装置 – 技術仕様
概要
目的: 最大 450 トンのプレキャスト コンクリート/鋼橋セグメント、桁、またはフルスパン箱桁を進水させるために設計されています。{0}

タイプ: 自己起動型、モジュラー型、またはガントリ型-ベースのシステム。-

用途: 高速道路、鉄道、長大橋の建設に適しています。{0}

主な技術パラメータ
最大打ち上げ能力：450トン（セグメント/ガーダー当たり）

スパン範囲: 調整可能 (通常、構成に応じて 20m ～ 60m)

発射速度: 3 ～ 10 m/min (油圧/電気駆動)

作業幅: 橋床版の幅に合わせて調整可能 (例: 10m – 20m)

揚程：調整可能（例：地上5m～30m）

電源: ディーゼル発電機または外部電力 (例: 380V、50Hz、100kW+)

油圧および電気システム
油圧：25～35MPa

ポンプ容量：50～100L/min

制御システム: 安全インターロック付きの遠隔操作-。

センサー: 荷重モニタリング、傾斜センサー、アライメントフィードバック。

安全機能
過負荷保護（容量が 110% 以上になると自動シャットオフ）。{0}

緊急ブレーキシステム。

滑り止めロック機構。-

耐風性：ビューフォートスケール6（12.5m/s）まで安定。

可動性と設置性
輸送: 簡単に分解できるモジュール設計 (コンテナ化)。

組み立て時間: 7 ～ 14 日 (現場の状況によって異なります)。

トラック/レール システム: 縦方向の移動用のオプション。

環境および動作条件
動作温度: -20 度から +50 度。

湿度: 最大 90% 結露しないこと。-

地耐圧: 150 kPa 以下 (準備された基礎が必要)。

コンプライアンスと標準
設計コード: EN 1993、AASHTO、BS、またはプロジェクト固有の規格-。

安全基準: OSHA/CE 認定。

品質管理: 重要な溶接には NDT (UT/MT)。





450- トンの橋発射装置は、建設、特に橋梁建設プロジェクトで桁やセグメントを発射するために使用される頑丈な機器です。以下は、このようなシステムに通常見られる主要なコンポーネントです。

1. 主発射桁（発射機首）
橋梁セグメントを支持し、位置決めする主要な構造梁。

多くの場合、輸送と組み立てが容易なモジュール式です。

2. 油圧発射システム
油圧ジャッキ/プッシャー – ランチャーを前方に動かすための推力を提供します。

油圧シリンダー – セグメントの持ち上げと調整に使用されます。

ポンプ ステーション – 油圧システムに電力を供給します。

3. サポート＆ベアリングシステム
一時的なサポート/橋脚 – 操作中はランチャーを保持します。

滑りベアリング – スムーズな縦方向の動きを可能にします。

調節可能な脚 - 高さとアライメントの補正用。

4. 吊り上げおよび取扱い装置
ウインチとホイスト – プレキャストセグメントの持ち上げに使用します。

クレーンアタッチメント - 補助昇降機構。

5. ガイド＆アライメントシステム
横方向ガイド – 適切な位置を確保します。

レーザー/光学式位置合わせツール – 精密な配置用。

6. 制御システム
PLC (プログラマブル ロジック コントローラー) – 動作を自動化します。

リモートコントロール – オペレーターが安全な距離から調整できるようにします。

センサーとフィードバック システム – 負荷、アライメント、安定性を監視します。

7. 構造的枠組み
トラスと桁 - 剛性と荷重分散を提供します。

接続ピンとボルト – モジュラーセクションを固定します。

8. 補助コンポーネント
アウトリガー/スタビライザー – 運転中の転倒を防ぎます。

通路と安全レール – 作業者のアクセスと安全を確保します。

カウンターウェイト – 発射中にシステムのバランスをとります。

9. 電源ユニット
ディーゼル発電機または電気モーター – 油圧および制御システムに電力を供給します。

10. 輸送および組立コンポーネント
輸送トロリー – セグメントを所定の位置に移動します。

進水トロリー – 橋梁要素を前進させるのを支援します。









450- トンのブリッジランチャーは、橋の建設、特に高速道路、鉄道、都市交通システムなどの大規模なインフラストラクチャ プロジェクトで使用される頑丈な機械です。-このような機器を使用する主な利点は次のとおりです。

1. 高い耐荷重
プレキャスト橋セグメント、桁、重量物 (最大 450 トン) を扱うことができるため、複数のクレーンやサポートの必要性が軽減されます。

長大橋や重量コンクリート/鋼構造物に適しています。-

2. 効率とスピード
橋梁セグメントの迅速な組み立てと立ち上げにより、プロジェクトのスケジュールが短縮されます。

モジュラー設計により、さまざまなブリッジ構成に合わせて迅速に調整できます。

従来の工法と比べて手作業が軽減され、施工が短縮されます。

3. 精度と安全性
コンピュータ制御の油圧システムにより、橋セグメントを正確に配置できます。{0}

人的エラーを最小限に抑え、構造の調整を強化します。

作業中の安定性と安全性を確保し、事故のリスクを軽減します。

4. 多用途性
さまざまな種類の橋梁（箱桁、T{0}}）に適応します。

さまざまな地形 (都市部、山間部、川の上、または高速道路) で作業できます。

さまざまなブリッジ形状に合わせてサポートとラウンチノーズを調整可能。

5. 費用対効果-
複数のクレーンや支持構造への依存を減らし、機器のレンタルコストを削減します。

より迅速な建設を可能にすることで、交通の混乱を最小限に抑えます (都市プロジェクトに役立ちます)。

-複数のプロジェクトにわたる長期的な耐久性と再利用性。

6. 環境負荷の低減
-現場でのコンクリートの注入が少なくなり（プレキャスト セグメントを使用する場合）、汚染が軽減されます。

従来の杭打ち工法と比較して、騒音と振動が低くなります。{0}}

材料を効率的に使用することで無駄を最小限に抑えます。

7. 自動化と遠隔制御
一部のモデルは、自動セグメント処理とリモート監視を備えています。

危険区域への直接曝露を減らすことで作業者の安全を強化します。





450- トンの橋梁発射装置は、大規模なスパン橋の建設、特にプレキャスト部分橋の建設、桁の立ち上げ、スパンごとの建設に使用される-頑丈な機械です。-以下にその主なアプリケーションと機能を示します。

アプリケーション:
プレキャストセグメントブリッジ

高架橋、道路橋、鉄道橋のプレキャスト コンクリート セグメント (最大 450 トン) の打上げに使用されます。

バランスのとれたカンチレバー構造またはスパン{0}}バイ-方式で一般的です。

桁進入（箱桁、I-桁、U-桁）

長大橋の重量プレストレスト コンクリート桁や鋼桁を扱います。-

中間サポートなしで川、谷、または高速道路の上に桁を打ち上げるのに適しています。

都市部の高架高速道路と地下鉄橋

従来のクレーンが稼働できない混雑した都市部でも効率的です。

交通の混乱を最小限に抑え、迅速な建設を可能にします。

山岳地帯および複雑な地形の橋

従来の方法が現実的ではない、でこぼこした地形、深い谷、または高い橋脚に最適です。

急勾配の場合は自動発射ガントリーを使用できます。{0}

鉄道と高速鉄道橋-

重い橋セグメントの正確な位置合わせが必要な高速鉄道プロジェクトで使用されます。-





450- トンのブリッジランチャー装置の製造には、精密エンジニアリング、重加工、厳格な品質管理を必要とする複雑な多段階の製造プロセスが含まれます。以下に構造化された生産手順を示します。

1. 設計とエンジニアリング
概念設計: 積載量 (450 トン)、スパン長、可動性、展開メカニズムを定義します。

詳細なエンジニアリング:

構造解析 (応力、たわみ、動的荷重の FEA)。

油圧/空圧システム設計（発射機構用）。

CAD モデリング (AutoCAD、SolidWorks など)。

規制への準拠: AASHTO、EN 1993、またはその他の橋梁建設基準を確実に遵守します。

2. 資材調達
高強度鋼-: ASTM A572 グレード 50 または主桁用同等品。

油圧コンポーネント: ポンプ、シリンダー、制御バルブ。

エレクトロニクス: センサー、PLC、およびリモート コントロール システム。

溶接消耗品: AWS-認定の高強度接合用電極-。

3. 製造工程
A. 構造製作
切断と機械加工:

プラズマ/酸素-燃料による鋼板の切断。

精密部品（ピン、ジョイント）のCNC加工。

桁アセンブリ:

箱桁やトラス部の溶接（厚板のサブマージアーク溶接）。

スティフナーとダイヤフラムの取り付け。

台車とシャーシの製造:

-頑丈な車軸、車輪、サスペンション システム。

B. 機械システム
起動メカニズム:

油圧ラム、ウインチ、ローラーの組み立て。

段階的に発射するための伸縮アームの設置。

駆動システム:

エンジン/パワーパックの統合 (ディーゼルまたは電気)。

ギアボックスとトランスミッションのセットアップ。

C. 電気および制御システム
ワイヤーハーネスの取り付け。

自動導入のための PLC プログラミング。

荷重監視センサー（ひずみゲージ、圧力センサー）。

4. 品質管理とテスト
NDT検査:

重要な溶接部の超音波検査 (UT) または X 線撮影。

表面亀裂の磁粉検査 (MPI)。

負荷テスト:

静荷重試験（設計荷重の1.25倍、つまり562.5トン）。

動的テスト (橋梁進水サイクルのシミュレーション)。

機能チェック:

油圧システムの圧力テスト。

制御システムのフェイルセーフ。-

5. 組み立てと統合
機械システムをシャーシに取り付けます。

油圧ラインと電気制御を接続します。

発射レール/ビームの最終調整チェック。

6. 塗装と防食
表面処理: ショットブラスト (SA 2.5 標準)。

コーティング：

エポキシプライマー+ポリウレタントップコート。

高腐食領域向けの亜鉛豊富なコーティング-。-

7. 工場受け入れテスト (FAT)
動作条件下でのクライアントの検査。

文書のレビュー (溶接ログ、テストレポート)。

8. 輸送と現場での試運転
輸送のための分解（モジュール式の場合）。

-現場での再組み立てと機能検証。

オペレーターのトレーニング。





同社はインテリジェントな機器管理プラットフォームを導入し、ハンドリングロボットと溶接ロボットを310セット（セット）導入した。計画完了後、セット数は500セットを超え、設備のネットワーク化率は95％に達する予定です. 32溶接ラインはすでに稼働しており、50台設置予定で、製品ライン全体の自動化率は85％に達します。
