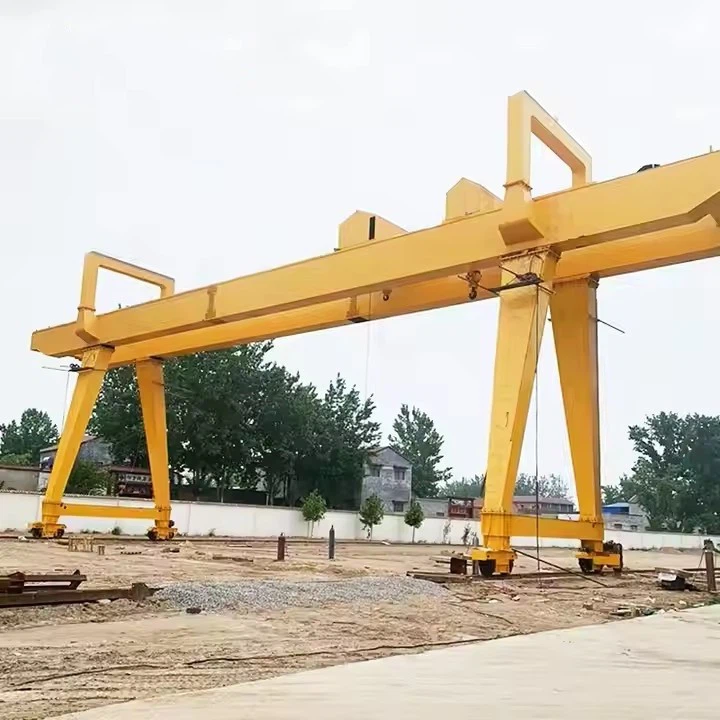

ガントリークレーンを使用した屋外用MHモデル



屋外ガントリークレーンの種類

フルガントリークレーン: 接地レール上で動作するため、ヘビーデューティ用途に最適です。-

セミ-ガントリー クレーン: 片側はレール上を走行し、もう一方は構造物によってサポートされます。

調整可能/ポータブルガントリークレーン: 柔軟なホイール付きまたはモジュール式。



屋外での使用に関する主な考慮事項

耐荷重: 動的力 (風、揺れる荷重) を考慮する必要があります。

モビリティ: レール-ガイド式とゴム-式（不整地用）。

電源: 遠隔地では電動 (ケーブル リール) またはディーゼル/油圧。

安全機能:

衝突防止システム-(複数のクレーンの場合)。

ロードリミッター＆非常停止.

風速センサー自動シャットダウン用。



潜在的な課題

天候の影響(雨、雪、極端な気温)。

財団の要件レール取り付けシステム用-。

メンテナンスほこり、湿気、紫外線にさらされることが原因です。



比較表: ガントリー クレーンと他の屋外昇降ソリューション

特徴	ガントリークレーン	移動式クレーン	天井クレーン
耐荷重	高い（最大 500+ トン）	高 (ただしセットアップによって制限されます)	中（建物により異なります）
モビリティ	レールまたは車輪ベースの-	機動性が高い（トラック{0}}に搭載）	固定（滑走路ビームが必要）
屋外適合性	優れた（耐候性）	良い（ただし風に弱い）	貧しい（避難所が必要）
設置費用	中程度 (レールが必要)	高い（レンタル/運用コスト）	高 (構造的サポート)
最適な用途	繰り返しの重労働	一時的で柔軟な仕事	屋内工場・倉庫



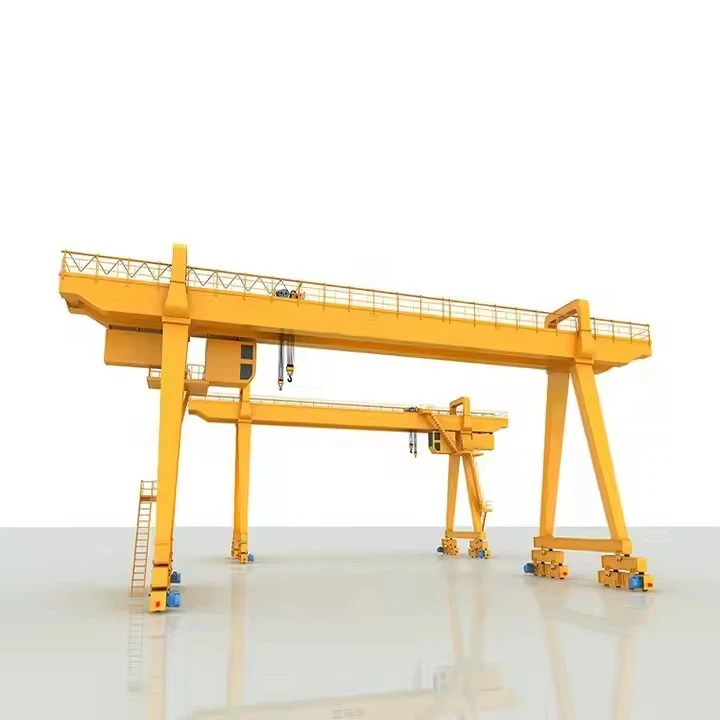

吊り上げ能力: 30 メートルトン (30,000 kg)
スパン: 10m～35m (カスタマイズ可能)
昇降高さ：6m～20m（調整可能）
ホイストタイプ: ダブルガーダー電線ロープホイスト(QD-タイプ)
トラベル システム: 電動（レール-ガイドまたはゴム-タイヤ）
車輪種類：スチール車輪（レール用）／エアタイヤ（床用）
制御システム: キャビン操作またはリモコン-
電源：380V/50Hz（三相）
構造用鋼: Q345B (高強度-)、耐食性コーティング-

設計時や選択時に、ガントリークレーン屋外用MH（マテリアルハンドリング）モデル重要なコンポーネントは堅牢で耐候性があり、動的な負荷に対応できる必要があります。{0}}以下は、重要なコンポーネントの詳細な内訳です​​。



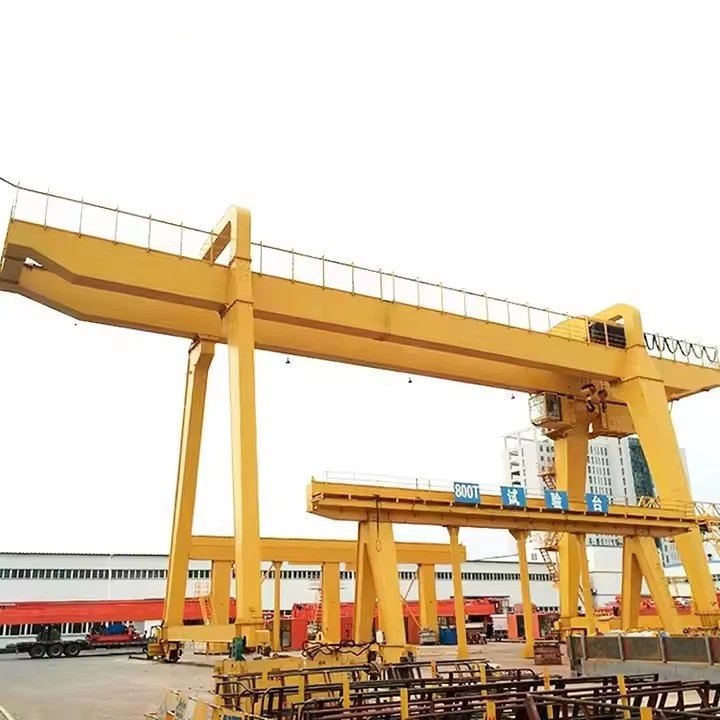

1. ガントリークレーンの構造部品

A. 橋梁・桁

関数: 作業エリアにまたがり、トロリーやホイストを支える水平ビーム。

種類:

単桁– 負荷が軽くなり、コスト効率が高くなります。-

二重桁– ヘビーデューティ用途、より高い吊り上げ高さ。-

材料: 耐候性鋼-（例、亜鉛メッキまたは防食コーティングで塗装されたもの）-。

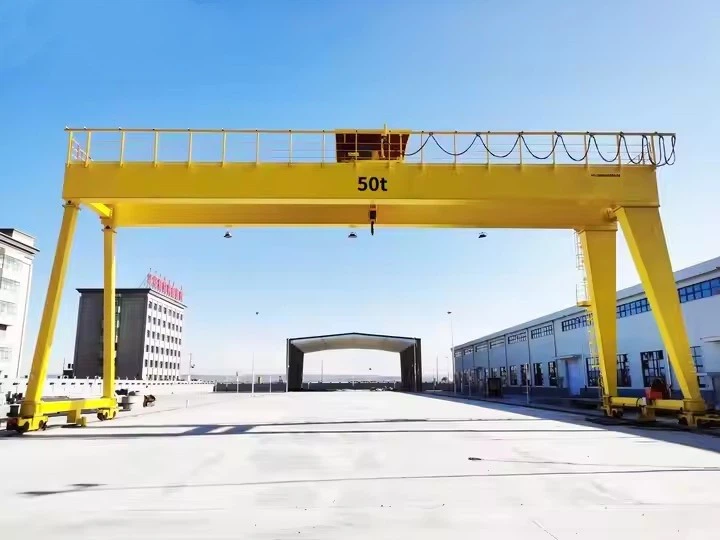

B. 脚/支持構造

固定脚: レールまたは基礎に恒久的に設置されます。

調節可能な脚: 高さの変更を許可します (平らでない地形に役立ちます)。

アウトリガー（安定性向上のため）: 転倒を防ぐ伸縮サポート。

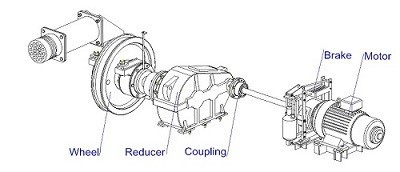

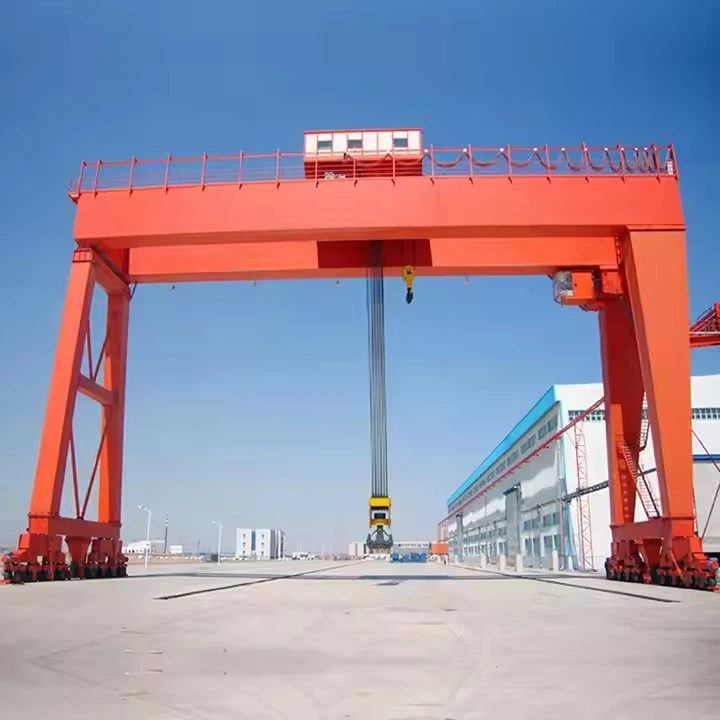

C. エンドトラックとホイール

レール-取り付け: 固定軌道上を移動します (造船所、港で一般的)。

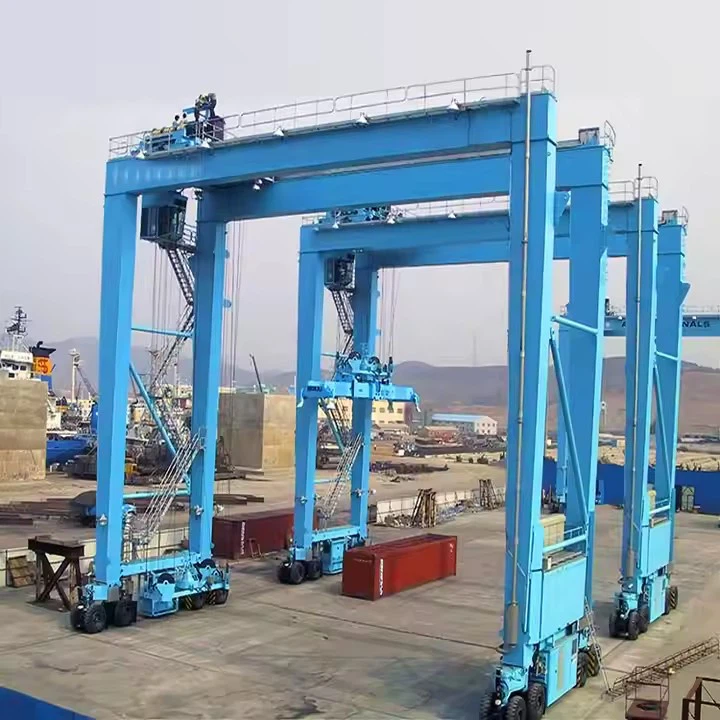

ゴム-疲れた：フレキシブルな移動を可能にする移動式ガントリー（建設現場）。

ステアリング機構: 方向制御のための手動または電動。



2. 昇降・移動機構

A.ホイストユニット

電気ホイスト：ワイヤロープやチェーンホイストなどの精密吊り上げ用に共通。

油圧ホイスト：過酷な環境での重荷重に使用されます。

空気式ホイスト: 爆発性雰囲気に適しています (まれに)。



B. トロリーシステム

手動トロリー: 橋梁に沿って押します（軽-）。

電動トロリー：電気駆動によりスムーズな自動動作を実現します。

C. 荷役アタッチメント

フック(標準、C- フック、または回転フック)。

グラップル（丸太、スクラップ用）。

磁気リフター（鋼板用）。

スプレッダービーム（コンテナの取り扱い用）。



3. モビリティおよび基盤コンポーネント

A. レール システム (レール-に取り付けられたガントリー用)

クレーンレール: -コンクリートに埋め込まれた頑丈なトラック。

レールクランプ: 使用しないときはクレーンを所定の位置にロックします。

B. ホイールとタイヤ (移動式ガントリー用)

スチールホイール：線路用。

ゴムタイヤ：不整地用（空気式または固体）。

C. アンカリングシステム

グラウンドアンカー：強風時の移動を防ぎます。

アウトリガーパッド：柔らかい地面に体重を分散します。

4. 電源および制御システム

A. 電源

電動（ケーブルリールまたはフェストゥーンシステム）：屋外固定設置用。

ディーゼル/油圧：電気のない遠隔地向け。

電池式-: 短期間のモバイル使用向け。-

.

B. 制御メカニズム

ペンダントコントロール(有線ハンドヘルドリモコン)。

無線リモコン(より安全な操作のためのワイヤレス)。

客室の運行（大型のフルガントリー クレーンの場合）-。

C. 安全性とセンサー

リミットスイッチ: 行き過ぎを防ぎます。-

ロードセル/計量システム：積載重量を監視します。

風速センサー: 強風時にはクレーンを自動ロックします。-

-衝突防止システム：共用スペースの複数クレーン用。

耐候性と保護機能

腐食防止: 亜鉛メッキ鋼板またはエポキシ塗装。

IP-定格電気機器：IP65以上の防塵・防水性能。

耐紫外線性-ケーブル：日光による劣化を防ぎます。

排水穴：水の蓄積を防ぎます。

スケッチ

主な技術



ガントリークレーンは、屋外でのマテリアルハンドリングに非常に効果的です。耐久性、柔軟性、高耐荷重。主な利点は以下のとおりです。

1. 高い耐荷重と耐久性の高いパフォーマンス-

扱えるトンから数百トンまで(デザインにより異なります)。

に最適鉄骨梁、輸送用コンテナ、機械、建設資材.

2. 屋外条件への適応性

耐候性-(亜鉛メッキ鋼、防食コーティング-)。

耐風性-設計(安全のためのブレーキ、アンカー、センサー)。

極端な温度でも動作します(耐熱性油圧装置、-寒冷地用潤滑剤)。-

3. モビリティと柔軟性

レール-に取り付けられたガントリー提供する安定した動き固定軌道（港、造船所）上。

ゴムタイヤのガントリー-許可する平坦でない地形での移動(建設現場)。

高さとスパンを調整可能さまざまなプロジェクトのニーズに対応します。

4. 移動式クレーンと比較して費用対効果が高い-

頻繁なセットアップ/撤収は必要ありません（移動式クレーンとは異なります）。

運用コストの削減繰り返しの持ち上げ作業に。

長期投資-最小限のメンテナンスで。

5. 安全性と精度

揺れ防止テクノロジー-安定した荷重移動を実現します。

過負荷保護と緊急ブレーキ.

リモコン操作より安全な取り扱いのために。

6. 頭上の支持構造が不要

橋形クレーン、ガントリークレーンとは異なります。自立して立つ、建物の変更の必要性を排除します。



ガントリークレーンは、必要な産業で広く使用されています。開けた場所での重労働。主な用途には次のようなものがあります。

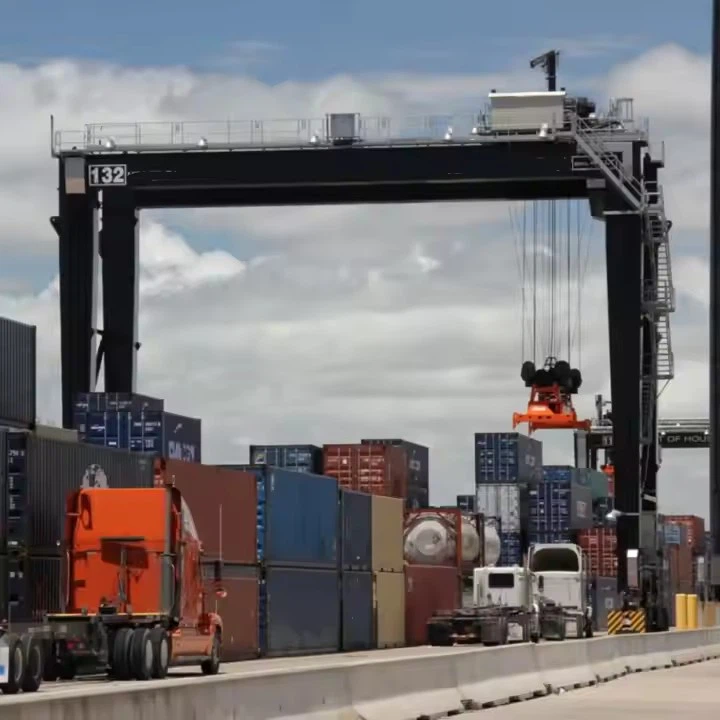

1. 港湾と造船所

輸送用コンテナの積み下ろしトラックや船舶から。

造船と修理（大きな鋼片の取り扱い）。

2. 建設現場

プレハブコンクリートパネル、鉄骨梁、足場の移動.

重機の位置決め(掘削機、発電機)。

3. 鉄道およびインフラプロジェクト

線路、枕木、機関車の吊り上げ.

橋の建設(桁、セグメント)。

4. 製造および産業プラント

屋外保管ヤード(鋼コイル、パイプ、木材)。

重機の組み立て(風力タービン、産業用ボイラー)。

5. スクラップ・リサイクル施設

金属スクラップ、自動車、粗大廃棄物の処理.

マグネット＆グラップルアタッチメント効率的な仕分けに。

6. エネルギー・電力部門

風力タービンの設置とメンテナンス.

発電所設備の取り扱い(変圧器、タービン)。

7. 鉱業と油田

掘削設備、パイプ、重機の移動.

バルクマテリアルハンドリング露天掘りの鉱山では-





1. デザインとプランニング

需要分析：お客様のニーズと使用シナリオに応じて、詳細な需要分析を実施し、クレーンの仕様、荷重、スパン、揚程などを決定します。

エンジニアリング設計: エンジニアは、CAD やその他の設計ソフトウェアを使用して、構造、機械、電気、その他の側面を含む詳細な設計を実行し、設計が関連する規格や仕様を確実に満たしていることを確認します。

2. 資材調達

材料の選択: 設計要件に従って、適切な鋼材、モーター、制御システム、その他のコンポーネントを選択します。

サプライヤーのスクリーニング: 材料とコンポーネントのサプライヤーをスクリーニングして、材料の品質と信頼性を確保します。

3. 加工・製造

切断と成形: 鋼材を切断、溶接、曲げなどのプロセスで加工して、主梁、端梁、その他の構造コンポーネントを形成します。

機械加工: 旋削、フライス加工、穴あけなどの主要コンポーネントの精密機械加工を行い、サイズと精度が設計要件を満たしていることを確認します。

表面処理: 金属部品にスプレー、亜鉛メッキ、または防錆処理を施し、耐食性と美観を高めます。{0}

4. 組み立て

コンポーネントの組み立て: メインビーム、エンドビーム、トロリー、昇降機構、その他のコンポーネントを組み立てて、完全なクレーン構造を形成します。

電気システムの設置: 電気システムが正常に動作するように、モーター、制御盤、センサー、リミットスイッチなどの電気機器を設置します。

5. デバッグとテスト

事前デバッグ：クレーンの事前デバッグを実施し、各コンポーネントの連携や動作を確認します。

荷重試験：定格荷重下でクレーンの安全性と安定性を確保するために荷重試験を実施し、過負荷保護やリミットスイッチなどの安全装置の機能をテストします。

性能テスト: 吊り上げ速度、走行速度、ブレーキ効果などのクレーンの性能指標をテストし、設計要件を満たしていることを確認します。

6. 品質検査

品質検査：クレーンの外観、サイズ、性能などを含む総合的な品質検査を実施し、関連規格への準拠を確認します。

安全性評価: 安全性評価を実施して、すべての安全装置およびシステムが正常に動作することを確認します。

7. 配送と設置

梱包と輸送: 認定されたクレーンを梱包し、顧客サイトへの輸送の準備をします。

-サイトでの設置: 基本的な生産や機器のデバッグなど、お客様の要件に応じて-サイトでの設置を実行します。

トレーニングと引き継ぎ: オペレーターが機器の操作方法と安全上の注意事項を習得し、引き継ぎ作業を完了できるようにトレーニングします。















材料検査

品質検査：購入した原材料に対して厳格な品質検査を実施し、設計要件と国家基準を満たしていることを確認します。

材料の保管: 認定された材料は、腐食や損傷を防ぐために分類に従って保管されます。

切断と成形

鋼材の切断: プラズマ切断、レーザー切断、火炎切断などの技術を使用して、設計図のサイズに応じて鋼材を切断します。

成形加工：鋼板を曲げ、圧延、溶接などの加工により成形し、主梁、端梁などの構造部品を製造します。

溶接

コンポーネントの溶接: 切断および成形された鋼部品は、メインビーム、エンドビーム、トロリーなどの主要構造物に溶接されます。構造強度と溶接品質を確保するには、溶接プロセスを厳密に管理する必要があります。

溶接検査: 非破壊検査技術（超音波検査、放射線検査など）を使用して溶接を検査し、亀裂やその他の欠陥がないことを確認します。{0}

機械加工

精密機械加工：ホイールセット、ベアリングシート、プーリーなどのクレーンの主要コンポーネントに精密機械加工が施され、寸法精度と表面品質が保証されます。

機械全体の組み立て

一般組立: 事前組立に基づいて、メインビーム、エンドビーム、昇降機構、歩行機構などの最終設置を含むクレーン全体の組立が行われます。{0}}

試運転とテスト

動的条件下では、吊り上げ、歩行、ステアリングなどの機能のテストを含む、クレーンの動作性能がテストされます。組み立てられた橋形クレーンの全体のサイズがチェックされ、すべての寸法が設計要件を満たしていることが確認されます。

スプレーと防食処理-

表面処理 錆除去: クレーンの表面の錆を除去します。一般的な方法には、サンドブラスト、酸洗いなどが含まれます。 プライマースプレー: 金属の酸化と腐食を防ぐために、処理された表面に防食プライマーをスプレーします。-トップコートスプレー カラースプレー: 顧客の要件または業界標準に従ってトップコートをスプレーし、クレーンに保護および装飾効果を与えます。マーキング：スプレー後、型式、定格荷重などの仕様に従ってクレーンの識別情報をマーキングします。

工場出荷と設置

梱包と輸送

梱包の保護: 輸送中の損傷を防ぐために、クレーンの主要コンポーネントを保護して梱包します。輸送手配：設備の規模や輸送条件に応じて、適切な輸送方法を選択し、クレーンをお客様の現場まで輸送します。

受付と配送

顧客の受け入れ

-現場での受け入れ: お客様は、契約要件と技術仕様に従ってクレーンの現場での受け入れを行い、機器の性能と品質を確認します。{1}

問題の修正: 問題が見つかった場合、製造元は、機器が顧客の要件を完全に満たしていることを確認するために、時間内に問題を修正する必要があります。納入と使用 操作トレーニング: 通常、メーカーは顧客のオペレーターがクレーンを正しく安全に操作できるようにトレーニングします。
