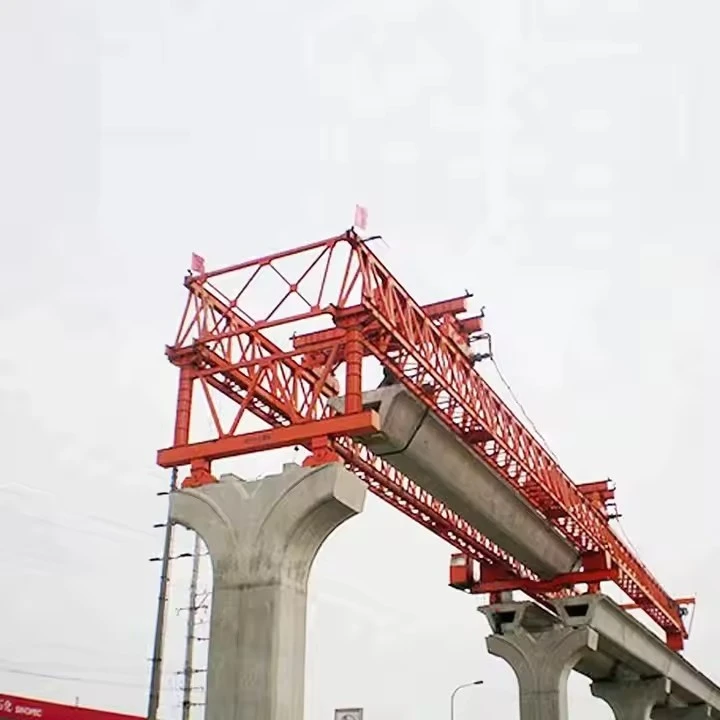

250トンブリッジランチャー装置

A 250トンブリッジランチャー装置プレキャスト橋セグメントや桁を効率的に設置するために使用される頑丈な機械です。-







250トンブリッジランチャーの主な特徴:

高耐荷重– 最大 250 トンの重量の橋梁セグメントを持ち上げて位置決めすることができます。

調整可能なスパンとリーチ– さまざまなブリッジの幅と高さに合わせてカスタマイズ可能。

自走式またはモジュール式設計-– 一部のモデルはレールまたは車輪で自走しますが、その他のモデルはモジュール式で現場での組み立てが必要です。-

正確な配置– 橋セグメントを正確に位置合わせするための油圧または電子制御を装備しています。

安全システム– 過負荷保護、揺れ防止機構、緊急ブレーキが含まれています。-

適応性– 様々な橋種（桁橋、箱桁橋、セグメンタル橋等）に使用可能。

リモコン操作– 一部のモデルでは、安全性と効率性を高めるために遠隔操作による操作が可能です。{0}





1. 一般仕様

モデル/タイプ:250トンブリッジランチャー

応用：プレキャストセグメント橋の建設、桁の立ち上げ、スパンごとの-組み立て{1}}

最大発射能力:250トン

起動方法:自己起動型、モジュラー型、またはガントリ型-ベース-

制御システム:自動化/PLC-手動オーバーライドで制御

---

2. 構造仕様

主桁/フレーム:高張力鋼-（グレード S355/S460）

スパンの長さ:調整可能 (例: 通常 30m ～ 60m)

幅：橋床版幅に合わせて調整可能（例：10m～20m）

身長：調整可能（例：6m～12m）

サポート体制：油圧ジャッキ、仮設橋脚、滑り軸受





A 250トンブリッジランチャー装置プレキャスト橋セグメントや桁を効率的に設置するために使用される頑丈な機械です。-その主要なコンポーネントは次のとおりです。

1. 主要な構造コンポーネント

発射機首（フロントブーム）– 配置中にブリッジセグメントをガイドするために前方に伸びます。

主梁・桁– 進水中に橋セグメントを支える主要な耐荷重構造。{0}}

支持塔/橋脚– 動作中にランチャーを安定させるための一時的または永続的なサポート。

後部サポートフレーム– ランチャーを橋の完成部分に固定します。

2. 油圧お​​よび機械システム

油圧ジャッキ– ブリッジセグメントを動かすための持ち上げ力と押す力を提供します。

プッシュプル機構– ランチャーを橋の位置に沿って前後にスライドさせます。

ウインチとケーブル– セグメントの位置決めと安定化を支援します。

3. 移動および位置決めシステム

走行車輪/無限軌道– ランチャーが橋のデッキまたは地面に沿って移動できるようにします。

調節可能なサポート– 正確な配置のために高さと位置合わせの補正を有効にします。

旋回ベアリング– 湾曲したブリッジの位置合わせのための回転を許可します (該当する場合)。

4. 制御および安全システム

PLC制御システム– 同期操作のための自動制御。

負荷監視センサー– 重量配分が安全限度内に留まっていることを確認します。

緊急ブレーキとロック– 操作中の偶発的な動きを防ぎます。

5. 補助コンポーネント

作業プラットフォームとアクセスはしご– オペレーターに安全なアクセスを提供します。

カウンターウェイト– 重量物を持ち上げる際はランチャーのバランスを保ちます。

パワーパック（油圧＆電動）– 油圧および電気システムにエネルギーを供給します。

6. オプション機能

自走式モジュール（SPM）-– 外部クレーンを使用しない独立した移動用。

アダプティブステアリングシステム– 複雑な橋の形状の場合。

リモコン操作– 危険な状況での安全性を強化します。

この装置は、大規模な橋梁、高架橋、プレキャスト部分構造物を効率的に立ち上げるために不可欠です。{0}









の250トンブリッジランチャー装置{0}} は、大きな橋を迅速かつ効率的に展開できるように設計された頑丈な機械で、通常は軍事、緊急、インフラ プロジェクトで使用されます。その主な利点は次のとおりです。

1. 迅速な導入

橋を数分で迅速に設置できるため、重大な状況 (軍事作戦や災害救援など) でのダウンタイムが削減されます。

自動または半自動の発射システムにより、手作業が最小限に抑えられます。{0}

2. 高い耐荷重

サポート250トン、軍用大型車両（戦車、トラック）や民間輸送機関の通行が可能になります。

継続的な交通量の多い場合でも安定性と安全性を確保します。

3. モビリティと多用途性

移動キャリア（車輪付きまたは無限軌道）に取り付けられ、遠隔地または険しい場所への輸送が可能になります。

様々な橋種（ベイリーブリッジ、モジュラーブリッジ等）に適応します。

4. 手作業の削減

油圧または機械システムは重いコンポーネントを扱うため、大人数の作業員の必要性が軽減されます。

手作業による橋の建設に伴うリスクを最小限に抑えます。

5. 安全性の向上

正確に制御された導入により、設置中の事故が軽減されます。{0}

内蔵の安定化システムにより、ブリッジを安全に配置できます。{0}

6. 軍事および民間用途

軍隊：戦闘地域での軍隊と車両の移動のための迅速な橋の展開。

民間人:自然災害（洪水、地震）またはインフラプロジェクト後の緊急の橋の修理。

7. 費用対効果の高い-

建設を迅速化し、労働力を最小限に抑えることで、長期的なコストを削減します。{0}

複数の導入に対応する再利用可能な機器。

8. 耐久性と信頼性

過酷な環境（極端な天候、荒れた地形）に耐えるように設計されています。

-現場で長期間使用できるメンテナンスの手間がかからない設計。

結論

の250トンブリッジランチャー軍事工学と民間工学の両方にとって重要な資産です。スピード、強さ、効率ブリッジ展開オペレーションで。迅速な設置を保証しながら極度の負荷に対応できるため、重要なシナリオでは不可欠です。





A 250トンブリッジランチャー-橋の建設で使用される頑丈な設備で、特にプレキャスト セグメント、桁、または橋のスパン全体を所定の位置に打ち込むために使用されます。以下にその主要なアプリケーション、機能、考慮事項を示します。

アプリケーション:

プレキャスト桁の進水– 大きなプレキャストコンクリートまたは鋼製の桁（最大 250 トン）を持ち上げて、橋脚または橋台に配置するために使用されます。

セグメント橋の建設– プレキャスト セグメントをバランスのとれたカンチレバーまたはスパン{0}}バイ-方式で配置します。

トラスとアーチの立ち上げ– 長径間橋の大き​​な鋼製トラスやアーチ セクションの配置を支援します。-

鉄道橋と道路橋– 重量物を持ち上げる必要がある鉄道橋プロジェクトと高速道路橋プロジェクトの両方で一般的に使用されます。

オーバーヘッドおよび吊り下げ式発射– ガーダーを上方 (オーバーヘッドガントリー) または下方 (ノーズ発射) から発射するように構成できます。





の生産250トンブリッジランチャー装置（BLE）構造工学、機械システム、油圧、オートメーションを統合する複雑な多段階プロセスが必要です。{0}以下に詳細を記載します-ステップごとの-制作手順:

---

1. 設計およびエンジニアリング段階

要件分析: 積載量 (250 トン)、スパン長、地形適応性、および機動性を定義します。

CADモデリング: 3D 設計には AutoCAD、SolidWorks、CATIA などのソフトウェアを使用します。

FEA解析: 有限要素解析 (ANSYS、ABAQUS) を実行して、構造の完全性を検証します。

油圧および電気システムの設計: 油圧シリンダー、ポンプ、制御システムを計画します。

---

2. 資材調達

構造用鋼: 梁、桁、トラス用の高級鋼 (ASTM A572/A514)。-。

油圧コンポーネント: ポンプ、シリンダー、バルブ (Bosch Rexroth、Parker)。

電気および制御システム: PLC、センサー、リモート制御モジュール-。

軌道/発射機構: -頑丈なローラーまたは滑り軸受。

---

3. 製造工程

A. 主桁の製作

切断と成形: プラズマ/酸素-燃料による鋼板の切断。

溶接: 縦方向の継ぎ目のサブマージ アーク溶接 (SAW)。精密なロボット溶接。

組み立て: セグメントをボックスガーダーまたはトラスセクションにボルトで固定して溶接します。

B. サポート構造 (フレーム/タワー)

鉄筋を使用して垂直支柱を製作します。

油圧昇降機構を組み立てます。

C. ノーズ＆リアサポートの発売

発進機首を構築します (艦橋展開のための一時的な延長)。

後部サポートレッグ/スタビライザーを取り付けます。

---

4. 油圧と電気の統合

油圧システム:

昇降・発射用の油圧シリンダーを設置します。

ポンプ、ホース、コントロールバルブを接続します。

電気系統:

PLC、センサー、コントロールパネルを配線します。

油圧システムとモーション システムの間の同期をテストします。

---

5. 品質管理とテスト

非破壊検査試験: 超音波/X-線溶接検査。

負荷テスト：設計荷重の125％（312.5トン）を加えて安全性を確認します。

機能テスト: 制御された条件下で橋梁の進水シミュレーションを行います。

---

6. 組み立てと納品前チェック-

すべてのモジュール (桁、サポート、油圧) を組み立てます。

最終動作テスト（伸縮、安定性）を実施します。

---

7. 輸送と現場での試運転

可搬性モジュールに分解します (必要な場合)。

-現場での再組み立てと試運転。

オペレーターのトレーニング。





同社はインテリジェントな機器管理プラットフォームを導入し、ハンドリングロボットと溶接ロボットを310セット（セット）導入した。計画完了後、セット数は500セットを超え、設備のネットワーク化率は95％に達する予定です. 32溶接ラインはすでに稼働しており、50台設置予定で、製品ライン全体の自動化率は85％に達します。
