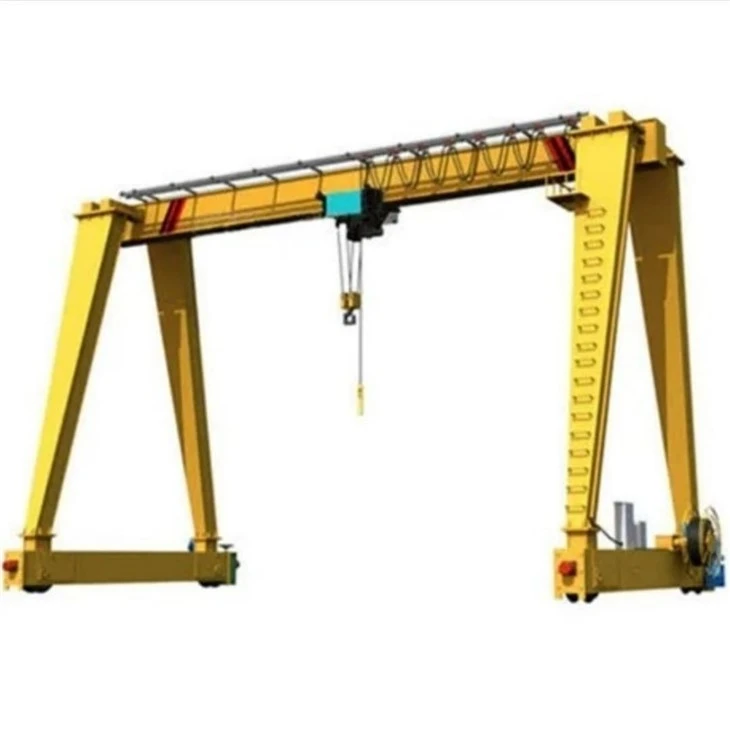

金属コイルにガントリークレーンを使用しました
製品の説明
金属コイル用のガントリークレーンを選択するための重要な考慮事項：
負荷容量：クレーンが金属コイルの最大重量を処理できることを確認してください。
スパンと高さ：クレーンの寸法は、コイルのサイズと施設のレイアウトに対応する必要があります。
モビリティ：運用上のニーズに基づいて、固定ガントリークレーンとモバイルガントリークレーンを決定します。
添付ファイルを持ち上げる：Cフックやコイルトングなどの特殊なアタッチメントは、コイルをしっかりと扱うために不可欠です。
状態とメンテナンスの履歴：使用済みのクレーンを検討するときは、メンテナンス記録を確認し、摩耗や裂け目を検査します。
コアコンポーネントPLC、エンジン、ベアリング、ギアボックス、モーター、圧力容器、ギア、ポンプ
中国の河南河の出身地
保証1年
重量（kg）30000 kg
アプリケーションプレキャストヤード、建設現場、倉庫など。
製品名40トンのストラドルキャリアラバー疲れたシングルガーダーガントリークレーン
クレーンタイプAタイプ、シングルガーダー、ダブルガーダーストラドルキャリア
顧客の要件を持ち上げる
制御方法キャビン制御+リモートコントロール
持ち上げる容量5〜1200トン
複数のステアリングモードがまっすぐになり、横方向の移動、カルーセルステアリングなど。
オンサイトとオンラインでインストールします
モーターの有名なブランド
勤務A3〜A5
写真とコンポーネント
ガントリー構造
材料：頑丈なスチール。
タイプ：通常、金属コイルの高い重量を処理するためのダブル桁または箱型フレーム。
目的：クレーンのフレームを形成し、負荷を分配します。
巻き上げメカニズム
電動ホイスト：通常、コイルを持ち上げるための電線ロープホイスト。
スピードコントロール：多くの場合、スムーズな持ち上げ\/下げのために可変周波数駆動（VFD）を装備します。
負荷容量：コイルの最大重量（たとえば、20〜50トン以上）の定格。
トロリーシステム
旅行方向：主な桁に沿って横方向に移動します。
キャリー：ホイストと特殊なリフティングアタッチメント。
工事：重い負荷をサポートし、揺れを軽減するために強化されます。
 |
 |
3.ENDキャリッジ
エンドキャリッジは、ガントリークレーンの桁の端にある構造的および機械的なアセンブリです。ホイール、ドライブメカニズム、および安定性、場合によってはトラックに沿った動きに不可欠なその他のコンポーネントを収容します。
エンドキャリッジのコンポーネント：ホイールアセンブリ：固定ホイール：構造の重量をサポートし、安定性を維持します。ドライビングホイール：レールに沿った動き用の動力ホイール（該当する場合）。
2. ドライブメカニズム（固定セットアップのオプション）：レールに沿って水平方向の動きが制限または制御されているクレーンで使用されるモーター、ギアボックス、およびカップリングシステムを含む。
3. ベアリング：滑らかで摩擦のないホイールの回転を許可します。高負荷と長いサービス寿命のために設計されています。
4。レールクランプ（オプション）：クレーンを所定の位置に固定するためのクランプまたはロックメカニズム。屋外設備または風の強い状態での安全性のための必須。
 |
 |
4.クレーン移動メカニズム
移動メカニズムの主要コンポーネントドライブシステム：電気モーター：動きを提供します。ギアボックス：モーターの速度とトルクを制御します。ホイールとレール：ホイールはガントリー脚またはトロリーに取り付けられています。それらは通常、重い荷重を処理するために高強度の鋼で作られています。帯びは地面または梁に固定されており、滑らかな移動のために車輪を導きます。
ブレーキシステム：電磁または機械的ブレーキは、静止したときに不要な動きを防ぐことにより安定性を確保します。
移動メカニズムの種類、ガントリーの動き：ガントリークレーン構造全体が固定レールシステムに沿って移動します。トロリーの動き：ホイストを装備したトロリーは、ビーム（クロストラベル）に沿って水平方向に移動しますが、ガントリーは静止しています。
安全メカニズム：衝突防止装置：クレーンまたは構造間の偶発的な影響を防ぐ。limitスイッチ：エンドポイントで安全に停止することを確認します。
メンテナンスのヒント、定期的にホイールとレールを摩耗とアライメントを検査します。可動部品を滑らかにして滑らかな動作を確保します。電気システムに障害または損傷を確認します。
5.トロリー移動メカニズム
1。トロリーフレーム：ホイストをサポートし、重い荷物を処理するように設計された堅牢な鋼構造。トロリーメカニズムのすべてのコンポーネントを接続します。ホイール：トロリーには、ガントリービームまたは専用のトラックのフランジに沿って走るホイール（通常は4つ以上）が装備されています。通常、ホイールは高強度の鋼で作られており、レールまたはビームデザインに依存します。
2。電気モーター：トロリーの動きを動かします。モーターには、滑らかな加速と減速のために可変周波数駆動（VFD）が装備されていることがよくあります。GearBox：トロリーを移動するために、モーターの回転速度を目的のトルクと速度に変換します。
3.経由で操作：ペンダントコントロール：クレーンから吊り下げられた有線コントローラー。
キャビン制御：より大きなクレーンの場合、オペレーターのキャビンが提供される場合があります。
4.ブレーキシステム：トロリーを所定の位置に停止および保持するための機械的または電磁ブレーキが含まれています。ブレイクは、電源が切断されたときまたはトロリーが静止しているときに自動的にエンゲージします。
クレーンホイール
クレーンホイールの主要な特徴;材料：通常、重い負荷に耐え、摩耗に耐えるために高強度鋼または合金材料で作られています。耐久性を高めるために、炭素鋼、鍛造鋼、または熱処理された鋼が含まれます。
設計：フラットホイール：フラットトップレールに使用され、横方向の動きの柔軟性を可能にします。片側にフランジを備えており、脱線を防ぎ、レールとの整合性を維持します。デューブルフランジングホイール：硬いアプリケーションでよく使用されるトレッドプロファイル：摩耗を削減するために設計されている、トラックに安全に保管して、車輪を安全に保つことで追加の安全性を提供します。
トレッドプロファイル：荷重を均等に分配して摩耗を減らすように設計されています。次元：クレーンのサイズと容量によって異なります。キーパラメーターには、ホイールの直径、トレッド幅、フランジの厚さが含まれます。
クレーンフック
クレーンフックの主要な機能材料：通常、鍛造鋼や合金鋼などの高強度材料で作られています。
デザイン：シングルフック：一般的なリフティングタスクに使用されるシンプルでストレートデザイン。ダブルフック：2つのプロングを特徴とし、各フックの重い負荷のバランスをとるために使用されます。フックを回転させる：360-程度のローテーションの回転を許可します。
負荷容量：クレーンの設計とアプリケーションによって大きく異なります。オペレーターの安全性のためにフックにマークされています。
フックシェイプ：C-Hook：コイルと円筒形の負荷の取り扱いに使用されます。目フック：ホイストまたはチェーンへの安全なアタッチメントのための円形の目を特徴とします。
モーター
クレーンモーターの主要な特徴モータータイプ：リスケージ誘導モーター：耐久性と低メンテナンスに一般的に使用されます。一定の速度を必要とするアプリケーションに適しています。スリップリング誘導モーター：巻き上げメカニズムなど、可変速度が必要な場所で使用されます。
電力評価：小さなクレーンの数キロワットから、頑丈な工業用クレーンの数百キロワットまでの範囲。評価は、クレーンのリフティング能力と運用要件に依存します。
設計：デューティサイクル：アプリケーションに応じて、断続的または連続的な動作用に設計されています。挿入：過熱を防ぐための冷却システム（ファン冷却または液体冷却）を装備するための高品質の断熱材。
制御機能：モーターは、多くの場合、可変周波数駆動（VFD）またはモーターコントローラーで動作します：速度制御。
サウンドおよびライトアラームシステムとリミットスイッチ
アラームシステムの主要な機能、Audibleアラーム（音）は、サイレンやブザーなどの大音量で明確な音を放出してワーカーに警告します。典型的にはクレーン操作、荷重の動き、または緊急時にアクティブ化されます。使用されています。
制御統合;特定の操作中に自動的にアクティブ化され（例えば、巻き上げ、移動）、またはオペレーターによって手動でアクティブ化されます。多くの場合、衝突防止センサーのような他の安全システムと統合されます。アラームシステムの動きの機能アラート：クレーンまたは負荷が動いているときのワーカー。
緊急指針：障害、過負荷条件、またはその他の緊急事態を強調表示します。メンテナンスのヒントは、音のレベルと光の視認性を定期的にテストします。
安全装置
リミッターの過負荷
バンパーを終了します
緊急ブレーキ
アンチウェイシステム
制限スイッチ（巻き上げ、トロリートラベル、クレーン旅行）
11.コントロールモード
1.静止ガントリークレーン、ペンダントコントロールの制御モードの種類;説明：オペレーターは、有線またはワイヤレスペンダントコントロールユニットを使用して、安全なDistance.comPonentsからクレーンを操作します。
2。キャビン制御;説明：オペレーターは、クレーンまたはクレーンの動作PATH.comPonentsに取り付けられているコントロールキャビンに配置されます。
3。リモートコントロール;説明：オペレーターのbody.components：ペンダントコントロールと同様であるがケーブルがないボタンまたはジョイスティックを備えたコンパクトなデバイスで、ハンドヘルドまたは装着できるワイヤレスリモートコントロールデバイスを使用します。
4.自動制御（自動制御）;説明：クレーンは、オペレータ介入なしに、事前にプログラムされたコマンドとシーケンスに従って動作します。components：センサー、プログラム可能なロジックコントローラー（PLC）、およびクレーンの機能を管理するコントロールソフトウェアを含みます。
スケッチ
主な技術
利点
1. 💰 コスト削減
大きな利点：新しいクレーンと比較して大幅な価格削減（多くの場合、30〜70％安く）。
小規模または中規模の操作が大量の機器を提供できるようにします。
2. 🏭 重くて反復的な持ち上げのために構築されています
に設計されています安全に持ち上げ、回転し、位置を保ちますヘビーメタルコイル（密度があり、ぎこちなく形が付けられています）。
多くの場合、すでに装備されていますコイル固有の添付ファイルc-hookやコイルグラブのように。
3. 🔄 実証済みの信頼性
多くの中古クレーンは由来します産業環境彼らがよく維持されていた場所。
あなたはそうだった機器を手に入れます実際の条件下でテストされました既知のパフォーマンスレコードがあります。
4. ⚙️ リードタイムの短い
通常、製造用のクレーンを待っていることはありませんすぐに.
プロジェクトの遅延またはダウンタイムを最小限に抑えます。
5. 🛠️ アップグレード可能性
古いクレーンはしばしばそうです改造と：
新しい制御システム（ワイヤレスリモコンなど）
現代の安全機能（アンチスウェー、リミッター）
コイル用のリフティングアタッチメントを更新しました
6. 🧩 頑丈な建設
通常、金属コイルの取り扱い用に構築されたガントリークレーンは通常ですエンジニアリング過剰- 過去数十年に及ぶ。
古いモデルでさえ、適切に維持されれば、優れた構造的完全性を保持します。
7. 📦 取り扱いにおける汎用性
1つのクレーンが処理できますさまざまなコイルサイズ、材料（鋼、アルミニウム）、および向き（水平または垂直）。
で便利です倉庫, ポート, 製造店、 そして製鉄所.
8. ♻️ 環境に優しい
産業機器を再利用すると、材料の廃棄物とエネルギーの使用量が減少し、新しい構築と比較します。
応用
大理石のガントリークレーンの用途
A 大理石のガントリークレーン処理する業界で広く使用されています大理石、花崗岩、その他の石のスラブ。そのデザインは可能です安全で効率的で、正確な持ち上げ重い石の材料のため、さまざまなアプリケーションで不可欠なツールになります。
1。大理石と花崗岩の採石場 🏗️
corに使用されます生の石ブロックを持ち上げて輸送します採石場から抽出されました。
🔹の助けになりますロードとアンロード輸送車両に重いスラブ。
indiad装備真空リフターまたはクランプ安全な取り扱いを確実にするため。
2。石の加工工場 🏭
🔹動きます大理石と花崗岩のスラブ異なる加工ステーション間（切断、研磨、仕上げ）。
🔹拡張します効率材料の取り扱い、肉体労働の削減。
🔹 スラブの破損を減らしますアンチウェイとスムーズなリフティングテクノロジーを備えています。
3。倉庫とストレージヤード 📦
anulies整理しますスタックの石のスラブ簡単にアクセスして配布します。
🔹 ストレージスペースを最大化します正確なスタッキングと検索を有効にすることにより。
🔹 レールに取り付けられたまたはゴム製オプションにより、ストレージヤードレイアウトの柔軟性が可能になります。
4。建設現場 🏢
riftsリフトと位置大きな大理石または花崗岩のパネル建築プロジェクトで使用されます。
🔹に不可欠です高層ビルディングクラッディングそしてフローリングの設置.
🔹保証します壊れやすい石の材料の安全な輸送現場で。
5。ロジスティクスと配送ポート 🚢
🔹処理しますロードとアンロード大理石のスラブから船、容器、トラック.
come効率的に動作しますポートストレージエリア大理石の輸送用。
reduce削減しますマテリアルハンドリング時間サプライチェーンロジスティクスを改善します。
6。モニュメントと彫刻の生産 🗿
bosidを支援します大きな石造りの動き彫刻と記念碑の作り。
🔹保証します正確なポジショニング彫刻および仕上げプロセス中のスラブの。
wathへの損傷を防ぎます繊細で価値の高い石のアートワーク.
結論
A 大理石のガントリークレーンプレイa石の産業における重要な役割、改善安全性、効率、および精度リフティング操作。入るかどうか採石場、工場、倉庫、または建設現場、これらのクレーンは作りますより安全で速い重い石の取り扱い.
クレーン生産 手順
1。設計段階：顧客のニーズや作業環境に応じて、定格荷重、スパン、持ち上げ高さなど、クレーンのパラメーターを決定します。メインビーム、エンドビーム、クレーン、リフティングメカニズムなどの詳細な構造設計を実行して、設計が安全基準と使用量の要件を満たすようにします。構造の安定性と耐久性を確保するために、設計に従って適切な材料を選択します。
2。製造段階：設計図面に従って、必要な原材料と部品を準備します。メインビームやエンドビームなどの構造コンポーネントを準備するために、スチールをカット、曲げ、形作ります。さまざまなコンポーネントを溶接し、全体的な構造に組み立てます。このステップでは、強度と安定性を確保するために保証された溶接品質が必要です。
3。加工：モーター、ギア、ベアリングなどの重要なコンポーネントの機械加工により、サイズと精度が要件を満たすようにします。塗装や亜鉛めっきなどのコンポーネントの腐食防止処理により、機器の耐久性と美学が増加します。
4。電気システムの設置：モーター、コントローラー、スイッチ、センサー、アラームシステムなどの電気コンポーネントのインストール。接続とワイヤーケーブルは、電気システムの通常の動作を確認します。
5。アセンブリフェーズ：すべてのコンポーネントとシステム全体を組み立て、リフティングメカニズム、トロリーランニングメカニズム、制御システムを接続します。組み立てられたクレーンの包括的な検査を実行して、すべてのコンポーネントとシステムが適切に機能していることを確認し、予備デバッグを実行します。
6。テストフェーズ：クレーンで静的負荷テストを実行して、構造強度と安定性を確認します。リフティング、移動、ブレーキ、その他の機能に関するテストなど、クレーンで動的テストを実行して、そのパフォーマンスが設計要件を満たしていることを確認します。制限スイッチ、過負荷保護などの安全装置の機能を確認して、操作中の機器の安全性を確保します。
7。品質管理：生産プロセスの各リンクで品質管理を実行して、業界の標準と顧客の要件を確保します。さまざまなデータと検査の結果を生産プロセスで記録し、その後のトレーサビリティと分析を行います。
8。配達と設置：輸送中に破損していないことを確認するために、輸送用のクレーンを詰め込んで準備します。インストールのためにクレーンを顧客のサイトに届け、オンサイトのデバッグと受け入れを実行します。顧客がクレーンの使用とメンテナンスに熟練していることを確認するために、顧客に運用トレーニングを提供します。
ワークショップビュー：
同社はインテリジェントな機器管理プラットフォームを設置し、310セット（セット）の取り扱いと溶接ロボットをインストールしました。プランの完了後、500セット（セット）を超え、機器ネットワーキングレートは95％に達します。 32の溶接ラインが使用され、50がインストールされる予定であり、製品ライン全体の自動化率は85％に達しました。
