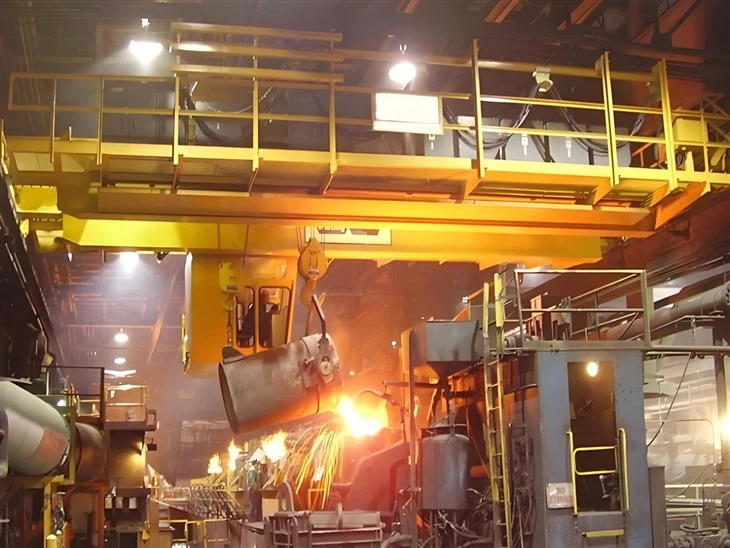

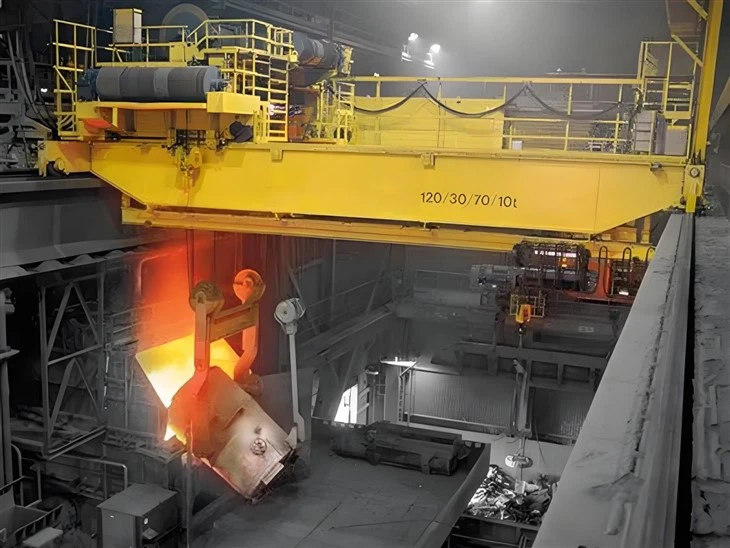

金属と冶金クレーン



金属および冶金クレーンは、金属および冶金製品の生産、加工、製造に関与する産業で材料を処理するために設計された特殊なタイプのオーバーヘッドクレーンです。これらのクレーンは、高温、重い負荷、衝撃的な操作など、金属加工環境で通常見られる厳しい条件に耐えるように構築されています。

主な機能：
重い負荷容量：これらのクレーンは、スチールプレート、ビレット、インゴットなどの重金属製品を持ち上げることができます。
高温抵抗：冶金で使用される多くのクレーンは、扱われている特定の材料に応じて、極端な温度の環境で動作することがよくあります。
耐久性と強度：ストレス環境での継続的な使用に耐えるために構築され、安定した動作を確保する頑丈な材料と安全メカニズムを使用して設計されています。
精密制御：冶金クレーンには、リモートコントロール、制限スイッチ、安全センサーなどの高度な制御システムが装備されているため、金属製品の正確な動きと取り扱いが可能になります。
安全機能：これらのクレーンには、多くの場合、オペレーターと機器の両方の安全性を確保するために、衝突防止システム、過負荷保護、緊急停止ボタンなどの機能が含まれます。
カスタマイズされた設計：植物の特定のニーズに応じて、これらのクレーンは、大きな鋼鉄のコイルを持ち上げたり、溶融金属容器の動きを支援したりする場合でも、さまざまなタスクに合わせてカスタマイズできます。



マックス。持ち上げ高さ：25m、15m、20m

コアコンポーネントの保証：1年

保証：1年

重量（kg）：45000 kg

定格リフティングモーメント：3200kn

マックス。持ち上げ荷重：320ton

スパン：22m -31。5m

義務：A7〜A8

保護クラス：IP55

PLC：サポート

電源：380〜480V 50Hz



1.mainビーム

特に金属と冶金の文脈におけるクレーンの主なビームは、クレーンのリフティングメカニズムの負荷をサポートする重要な構造成分です。クレーン設計では、メインビームは通常、クレーンの主要な負荷を含む部分として機能する桁またはメインの桁と呼ばれます。

クレーンのメインビーム（桁）の主要な特徴：
材料：メインビームは、通常、次のような高強度材料で作られています。
スチール（その強度、柔軟性、耐久性のために一般的に使用）
アルミニウム（軽量のクレーン用ですが、スチールよりは一般的ではありません）
複合材料（さらなる減量のためのいくつかの最新のデザイン）
デザイン：
ボックスガーダー：ブリッジクレーンでよく使用されます。ビームには、強度を犠牲にすることなく体重を減らすための中空の断面があります。
I-Beam：オーバーヘッドクレーンで一般的で、最適な負荷分布のために「I」または「H」型断面があります。
関数：メインビームは主に垂直荷重を運び、クレーンの構造全体に分布します。また、次のようなさまざまなクレーンコンポーネントの取り付けポイントも提供します。
巻き上げメカニズム
トロリーシステム（存在する場合）
リフティングフックまたはその他の持ち上げアタッチメント
荷重分布：メインビームは、静的荷重と動的荷重の両方を処理するように設計されています。重い材料や物体を持ち上げるときに、曲げ、ねじれ、せん断力に抵抗する必要があります。
製造：金属と冶金では、メインビームは次のような特定のプロセスを受ける可能性があります。
溶接：ビームのセクションに参加します。
熱処理：鋼の機械的特性を強化する。
表面処理：腐食から保護するための亜鉛めっきなど。

リフティングシステム

金属および冶金クレーンのリフティングシステムは、金属加工、鉄鋼製造、鋳造所などの産業の重要な要素です。これらのクレーンは、溶融金属、鋼鉄のコイル、インゴット、スクラップ金属などの重い材料を処理するように設計されています。システムは、安全性と効率の両方を確保するために、堅牢で信頼性が高く、正確な動きが可能である必要があります。

リフティングシステムの重要なコンポーネント：
ホイストメカニズム：
これには、ケーブルやチェーンを巻き付けたりくつろぎたりするモーター駆動型ウインチまたはドラムが含まれます。ホイストが上昇し、負荷を下げます。
通常、冶金で遭遇する高負荷を処理できる必要があります（たとえば、最大100トン以上）。
電磁または真空リフティング機能を備えたものなどの特殊なホイストは、一部の金属加工産業で鉄物質を処理するために使用されます。
フックとスリングを持ち上げる：
リフティングフックは、クレーンを負荷に取り付けるためによく使用されます。一部のシステムでは、磁気または真空システムは、従来のスリングとフックを置き換えて金属アイテムを保持しています。
フックとスリングの設計は、金属の高温と重量に耐えるために堅牢でなければなりません。
クレーン構造（桁および鉄道システム）：
クレーン構造自体は、多くの場合、ガントリーまたはオーバーヘッドブリッジクレーンです。桁は通常、運転中に重量と力を処理できるように、高強度鋼で作られています。
レールは地面または頭上に設置され、クレーンが水平に移動できるようにします。
制御システム：
最新のシステムには、多くの場合、精度を改善するための自動化や半自動制御などの高度な制御メカニズムが含まれます。
これらは、荷重重量、温度（溶融金属を処理するため）、および安全性監視システムのためにセンサーと統合できます。
安全機能：
過負荷保護：クレーンが定格容量よりも重い負荷を持ち上げるのを防ぎます。
緊急停止システム：システムが誤動作する場合、事故を防ぐには重要です。
温度センサー：溶融金属を処理するために、センサーは熱い材料の持ち上げを監視および制御します。
電源：
冶金で使用されるクレーンには、多くの場合、かなりの電源が必要であり、時には高電圧電気システムまたは正確なリフティング制御のための油圧ドライブが含まれます。

















3.ENDキャリッジ

金属と冶金のクレーンの末端キャリッジは、両端のクレーン構造をサポートし、トラックに沿って移動できるクレーンの部分を指します。これは、オーバーヘッドクレーン、ガントリークレーン、または橋のクレーン、特に高温金属や合金を扱う冶金などの重産業で使用されるクレーンの重要なコンポーネントです。

冶金では、これらのクレーンは、高熱、重い荷重、研磨環境などの極端な労働条件のために、しばしば特殊な機能を備えています。通常、エンドキャリッジには以下が含まれます。

モーターとドライブシステム：ホイールに動力を供給し、トラックに沿って動きを可能にします。
ホイール：それはレールの線路に座って、クレーンを動かすことができます。
ブレーキシステム：速度を制御し、目的の場所でクレーンを停止するため。
構造フレーム：荷重を運ぶのに役立ち、クレーンブリッジとホイストメカニズムをサポートします。
エンドキャリッジの設計では、重い負荷や潜在的に過酷な環境条件（高温や溶融金属への曝露など）の下で安定性と耐久性を確保する必要があります。



4.クレーン移動メカニズム

金属と冶金のコンテキストでのクレーンの移動メカニズムは、通常、セットトラックまたは滑走路に沿ってクレーンを移動するのに関与するシステムを指します。このメカニズムは、工場、鋳造工場、または鉄鋼プラント内の金属製インゴット、スラブ、ビレットなどの重い材料の持ち上げと輸送に不可欠です。

クレーン移動メカニズムの重要なコンポーネント：
移動ブリッジまたは桁：荷重を運ぶクレーンの水平サポート構造とトラックに沿って移動します。巻き上げメカニズムをサポートし、作業領域を横断する横方向の移動を可能にするのは主要なコンポーネントです。

エンドキャリッジまたはトラック：これらは、橋の端に取り付けられた車輪と車軸です。クレーンが滑走路トラックに沿って移動できるようにします。これらのエンドキャリアは通常、クレーンの動きを導くためのドライブホイールとアイドルホイールのセットで構成されています。

ドライブメカニズム：これには、クレーンの動きを動かす電動モーター、ギアボックス、およびカップリングシステムが含まれます。一部のクレーンでは、ドライブメカニズムは、速度制御とスムーズな動作を確保するために、可変周波数駆動（VFD）を介して制御されます。

鉄道線路：クレーンは、多くの場合、植物の床または天井に設置された頑丈な鋼鉄で作られた鉄道線路システムを移動します。このトラックは、クレーンの動きの安定性と正確なガイダンスを提供します。

制御システム：クレーンの移動速度と方向は、手動制御から自動化または半自動制御システムまでの範囲のシステムを使用して制御されます。最新のセットアップでは、多くの場合、PLC（プログラム可能なロジックコントローラー）またはリモートコントロールが含まれます。

ブレーキシステム：必要に応じてクレーンが安全に停止できるようにするために、移動メカニズムにはホイールやエンドキャリッジに作用できるブレーキが装備されています。これらのブレーキは、多くの場合、高性能と安全のために設計されています。

安全メカニズム：冶金植物でしばしば重い負荷を移動すると、リミットスイッチ、過負荷センサー、緊急停止システムなどの安全機能が統合され、事故を防ぎ、安全な操作を確保します。

移動メカニズムを備えたクレーンの種類：
オーバーヘッドクレーン（ブリッジクレーン）：これらのクレーンは、植物の滑走路構造の上部に沿って移動し、重金属製品を輸送するために冶金植物で一般的です。

ガントリークレーン：これらのクレーンは（頭上ではなく）地面に沿って移動し、スチールヤードのように屋外の金属処理に使用されます。

JIB CRANES：よりシンプルな形のクレーンですが、移動メカニズムは、より小さなまたはより特定の領域で使用される場合があります。

5.トロリー移動メカニズム

金属および冶金クレーンのコンテキストでのトロリーの移動メカニズムとは、トロリー（負荷を運ぶ）が滑走路またはトラックに沿って移動できるシステムを指します。このメカニズムは、冶金植物、鉄鋼工場、およびその他の頑丈な環境で使用されるオーバーヘッドクレーンまたはガントリークレーンの動作に不可欠です。
1。トロリーデザイン
トロリーは、ロードフックまたはリフティングデバイスを運ぶクレーンの一部です。オーバーヘッドクレーン構造の一部を形成するビームまたは桁に沿って移動します。
トロリーは通常、トラックに沿って転がる車輪に取り付けられています。これらのホイールは、多くの場合、冶金作業で典型的な高いストレスと負荷に耐えるように設計されています。
2。移動メカニズム
トロリーはクレーンの橋またはガントリーに沿って水平方向に移動します。クレーンの橋またはガントリーは、通常、作業エリア（炉や鋼製造エリアの上に）の上に設置されます。
この動きは、トロリーのホイールを駆動する電気モーターを搭載しています。モーターの速度を調整して、負荷位置を正確に制御できるようにします。
3。メカニズムのコンポーネント
モーターとギアボックス：これらはホイールに必要なドライブを提供します。モーターは通常、高電力工業用電気モーターであり、ギアボックスはトルクを増加させながら速度を低下させます。
ホイールまたはローラー：これらはトロリーの両側に取り付けられ、スチールトラックに沿って転がっています。彼らは通常、摩擦と摩耗を減らすためにベアリングを装備しています。
トラックまたはレール：クレーンのトラックは、通常、トロリーの車輪からの高い負荷と摩耗に耐えるために、頑丈な鋼で作られています。トラックは、多くの場合、必要な移動範囲に応じて湾曲したレイアウトまたはストレートレイアウトを持つように設計されています。
ブレーキシステム：正確な場所でトロリーを停止するために、ブレーキシステムが使用されます。このシステムは、電気ブレーキまたは機械的ブレーキで構成されている場合があります。
制御システム：最新のクレーンには、トロリー運動の正確な制御を可能にする高度な制御システムが装備されています。これらのコントロールは、安全性を確保するためにセンサーを備えた手動、リモート、または自動化できます。
4。操作
移動速度制御：モーターはトロリーの速度を変化させる可能性があり、荷重、荷降ろし、または荷重の配置のために異なる速度で移動できるようにします。
ポジショニング：トロリーの正確なポジショニングは、特に溶融金属または重金属製品の取り扱いが関係する冶金植物で重要です。クレーンオペレーターは、ジョイスティックやリモートコントロールなどの制御メカニズムを使用して位置を微調整できます。

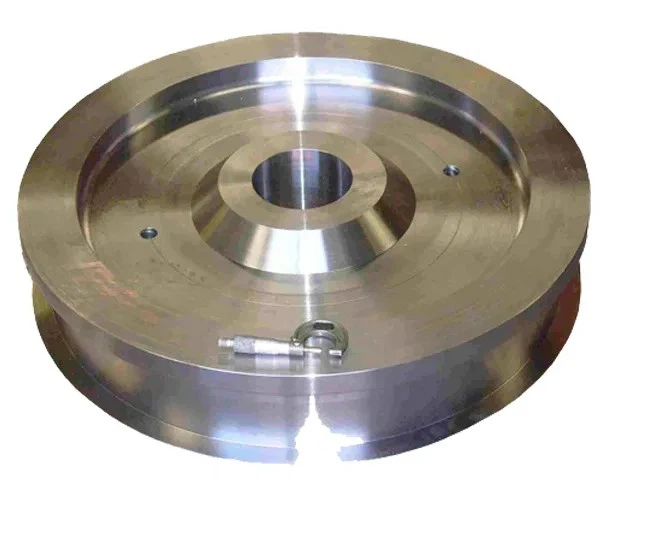

6.クレーンホイール

金属と冶金のコンテキストでのクレーンホイールは、通常、クレーンの巻き上げメカニズムまたはトロリーシステムで使用されるホイールを指します。これらのホイールは、多くの場合、溶融金属、重金属製品、または産業環境のその他の材料を含む材料の輸送に使用されるため、重い負荷や高レベルのストレスに耐えるように設計されています。

冶金では、クレーンホイールは一般に、摩擦や重い荷重を処理するために、硬化鋼や合金材料などの耐摩耗性の高い材料で作られています。また、鋳造工場や鉄鋼工場のクレーンが高温にさらされることが多いため、熱膨張の影響を最小限に抑えるように設計することもできます。

これらの産業のクレーンホイールは、多くの場合、特定の仕様に合わせて設計および製造する必要があります。

負荷をかける能力：移動する材料の重量に耐える。
耐久性：高温と潜在的な腐食性環境の厳しい条件に耐える。
精度：材料のスムーズな動作と正確な位置決めを確保する。
安全性：彼らはまた、負荷の下での事故や障害を避けるために安全機能を備えています。

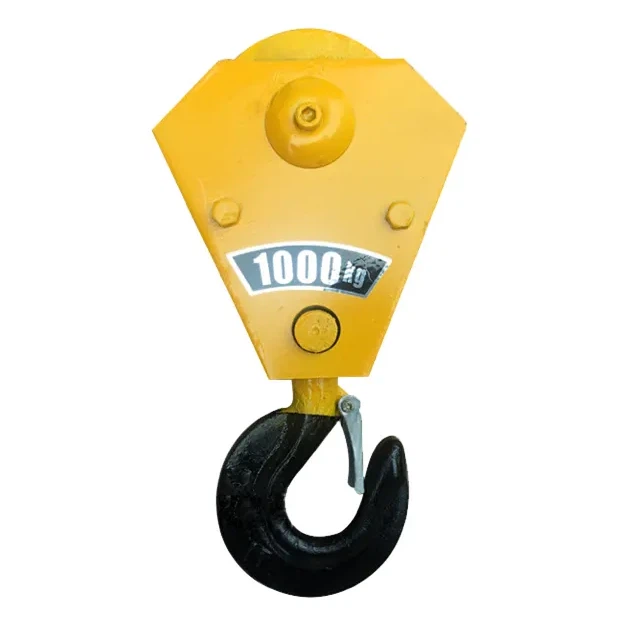

7.クレーンフック

特に冶金の文脈で、金属製のクレーンフックは、重い負荷を安全かつ効率的に持ち上げる上で重要な役割を果たします。クレーンフックは、通常、持ち上げ操作中に高い需要があるため、高強度の鋼合金または偽造金属で作られています。クレーンフックの作成に関与する冶金は、耐久性があり、摩耗や裂け目に耐性があり、かなりの重量荷重を処理できるようにします。

クレーンフックに使用される一般的な材料は次のとおりです。

炭素鋼：フックには一般的な材料であり、強度、硬度、延性のバランスを提供します。
合金鋼：通常、頑丈な用途に使用され、クロム、ニッケル、モリブデンの合金などの合金鋼は、優れた引張強度と耐衝撃性を提供します。
鍛造鋼：このプロセスには、金属を加熱して圧力で形作ることが含まれ、材料の強度と靭性が増加します。鍛造クレーンフックは、より高いストレスと緊張を処理できます。
ステンレス鋼：より腐食性の環境では、腐食に対する耐性と耐久性の高い寿命を提供するため、ステンレス鋼のクレーンフックを使用することがあります。
クレーンフックの冶金上の考慮事項は次のとおりです。

熱処理：このプロセスは、その強度や硬度など、金属の機械的特性を強化します。一般的な治療には、消光、焼き戻し、アニーリングが含まれます。
衝撃の靭性：特に動的荷重状況では、突然の衝撃下で骨折に抵抗するフックの能力が重要です。冶金学者は、この特性を最適化するために穀物構造と合金組成を慎重に制御します。
疲労抵抗：クレーンフックは繰り返し荷重サイクルにさらされているため、材料は疲労不全に時間の経過とともに抵抗するように設計されています。



モーター

金属および冶金産業で使用されるクレーンのモーターは、巻き上げ、トラバース、トロリーの動きなど、クレーンの動きを駆動する上で重要な役割を果たします。これらのクレーンは、溶融金属を持ち上げる、重金属のインゴット、スクラップ材料などの頑丈な用途でよく使用されます。

モータータイプ：

ACモーター：一般的なクレーン操作に使用され、可変速度制御を備えた信頼できる電力を提供します。 ACモーターは、荷重を巻き上げて移動するのに効率的です。
DCモーター：古いシステムでよく使用されるDCモーターは、滑らかな速度制御と高トルクを提供します。これは、冶金アプリケーションの正確な負荷の動きに役立ちます。
爆発的なモーター：溶融金属などの爆発的な材料が存在する環境では、爆発的なモーターを使用して、火花や過熱を防ぐことで安全を確保します。
キー関数：

ホイスト：モーターはホイストメカニズムを駆動し、荷物を持ち上げて下げます。事故を防ぐために、モーターの速度とトルクを慎重に制御する必要があります。
トロリーの動き：モーターはクレーンの水平方向の動きを制御し、荷重を作業領域に移動します。
トラバースモーション：モーターは、トラックに沿ってクレーンを移動するのに役立ち、施設内の遠距離をカバーできるようにします。
安全機能：

過負荷保護：モーターは、重い材料を持ち上げるときに損傷を防ぐために過負荷保護回路があることがよくあります。
温度センサー：これらのセンサーは、高温が関係する冶金設定で重要です。
ブレーキシステム：モーターには、クレーンの制御された停止を確保するために、再生または動的ブレーキシステムが含まれる場合があります。

.

サウンドおよびライトアラームシステムとリミットスイッチ

音と軽いアラームシステム：
このシステムは、特定の条件または障害が発生した場合、オペレーターと近くの人員に可聴および視覚的なアラートを提供します。クレーンのコンテキストでは、次のときに信号を送信します。
クレーンは最大負荷容量です。
過負荷または動作上の障害があります。
クレーンは、安全な動作範囲の終わりに近づいています（壁の近くや障害物など）。
定期的なメンテナンスやチェックの時です。
コンポーネントには通常、次のものが含まれます。
サウンドアラーム：警告条件が発生したときにアクティブになるホーン、サイレン、またはブザー。
ライトインジケーター：問題を視覚的に通知する点滅ライト（通常は赤または黄色）。より高度なシステムでは、異なる色のライトが異なる条件を表す場合があります（例えば、重大な障害の場合は赤、警告の場合は黄色）。
制限スイッチ：
制限スイッチは、クレーンが設定された範囲の動きを超えて移動するのを止めるために使用される機械的または電気的なデバイスです。これは、クレーンや周囲の構造物への事故や損傷を防ぐのに役立ちます。例えば：
高さの制限スイッチにより、クレーンが安全な高さを超えて持ち上げられないようにします。
クレーンの設計パラメーターを越えて水平方向の動きを防ぐために、位置リミットスイッチを使用できます。
クレーンが定格負荷容量を超えると、負荷制限スイッチがトリガーされる場合があります。
通常、スイッチを制限します：
スイッチが電力を遮断したり、アラームをアクティブにしたりするためにスイッチが関与するセットポイントを持っています。
多くの場合、クレーンの仕様に応じて調整可能です。

10.セーフティデバイス

1。過負荷保護
負荷モーメントインジケーター（LMI）：オペレーターにリアルタイムのフィードバックを提供することにより、負荷が持ち上げられ、過負荷を防ぎます。
オーバーロードアラーム：クレーンが安全に処理できるよりも多くの重量を持ち上げることに近いときにオペレーターに警告する警告システム。
2。アンチウェイメカニズム
アンチウェイコントロール：特に溶融金属または重い材料を輸送する場合、制御と安全性を改善するために負荷のスイング動きを減らします。
3。緊急停止システム
緊急停止ボタン：緊急事態の場合にクレーンを即座に停止し、人員や機器にさらなるリスクがないことを確認します。
緊急ブレーキシステム：誤動作が発生した場合、またはオペレーターが過負荷条件に応答しない場合に自動的にアクティブになります。
4。制限スイッチ
高さ制限スイッチ：高さや垂直移動を持ち上げるために、クレーンが事前に定義された安全な制限を超えないようにします。
旅行制限スイッチ：クレーンが運用境界を超えて移動するのを防ぐため、衝突や損傷につながる可能性があります。
5。衝突防止システム
近接センサー：近くの構造またはその他のクレーンを検出して、操作中の衝突を防ぎます。
レーダーまたはレーザーシステム：クレーンの経路の障害物を検出するために、交通量の多い領域または限られた領域で使用されます。
6。緊急電源システム
バックアップ電源：停電が発生した場合でもクレーンが動作し続けることを保証し、中立位置に安全に戻ることができます。
バッテリー駆動のシステム：小規模なクレーンの場合、バッテリー駆動のシステムは、クレーンを制御し、停電時にクレーンが行き詰まるのを防ぐことができます。
7。クレーン監視システム
テレマティクス：クレーンのパフォーマンスと条件のリモート監視、オペレーターとメンテナンススタッフに、負荷の不均衡、重要なコンポーネントの摩耗、または誤動作などの問題を警告します。
リアルタイム監視：クレーンのステータス、負荷、速度、およびその他の重要なメトリックに関するデータを提供し、事故や機械的障害を防ぐのに役立ちます。
8。オペレーターの安全
クレーンキャブの安全性：補強ガラス、気候制御、オペレーターの快適性と安全性の人間工学に基づいたデザインなどの機能。
セーフティハーネス：特定のアプリケーションでは、高さで作業したり、クレーンで手動タスクを実行したりするときに、オペレーターがセーフティハーネスを着用する必要があります。
9。ロックデバイス
ホイストブレーキ：使用していないときにホイストが移動しないようにし、荷重を所定の位置に固定します。
負荷保持バルブ：油圧または機械的障害が発生した場合の負荷の偶発的な低下を防ぎます。
10。警告システム
可聴アラームと点滅ライト：近くの人員にクレーンの動きを警告し、交通量の多い地域での事故を防ぎます。
音声の発表：場合によっては、クレーンには、進行中の運用を人員に通知するための音声アナウンスを行うシステムが装備されています。

11.コントロールモード

• 手動制御：このモードには、ジョイスティックまたはボタンパネルを使用した直接的な人間のコントロールが含まれます。自動制御が適切でない場合がある状況での正確な動きに使用されます。
• 自動制御：クレーンは、人間の介入なしに特定のタスクを実行するようにプログラムされています。これは、材料をあるステーションから別のステーションに移動するなどの繰り返しタスクによく使用されます。スムーズで正確な動作を確保するためのセンサーと制御システムが含まれています。
• リモートコントロール：クレーンは、ハンドヘルドリモートを使用して遠くから操作できます。これにより、特に直接的なリスクから離れる必要がある危険な環境では、オペレーターの柔軟性が得られます。
• ジョイスティックコントロール：これは、オペレーターがジョイスティックを使用してクレーンの動きを制御する一般的な制御モードです。リフティング、低下、スイングアクションをうまく制御できます。多くの場合、自動化された安全機能と組み合わされます。
• 負荷センシング制御：高度なクレーンはセンサーを使用して負荷の重量を測定し、オペレーターまたは制御システムにフィードバックを提供して、過負荷を避け、安全性を確保します。
• PLC（プログラマブルロジックコントローラー）制御：PLCシステムは、冶金植物のクレーンの動作を制御するためによく使用されます。 PLCは、複雑なシーケンスを処理し、同期操作のために他の機器と統合するようにプログラムされています。
• ドライバーレスまたは自律制御：高度に高度なシステムでは、クレーンは完全に自律的であり、AIおよび機械学習アルゴリズムに依存して、最小限の人間の介入でタスクを実行します。これは、スチールミルのような大規模で高効率環境で特に役立ちます。



12.スケッチ









• 耐久性と強度：金属、特に鋼やその他の高強度合金から作られたクレーンは、非常に耐久性があり、重い負荷を処理できます。それらの金属構造は摩耗に耐性があり、重い材料の持ち上げと輸送に適しています。
• 腐食抵抗：使用する材料（ステンレス鋼や亜鉛めっきなど）に応じて、金属クレーンは、海洋環境や産業サイトなどの過酷な環境で腐食に抵抗する可能性があり、メンテナンスが少ない寿命が長くなります。
• 精度と信頼性：高度な冶金で設計された金属クレーンは、正確な制御と信頼性の高いパフォーマンスを提供するため、敏感な機械や重機を持ち上げるなどの複雑なタスク、または正確な配置が必要な場合に理想的です。
• 高負荷容量：特に特殊な合金で構築された金属クレーンは、非常に重い負荷を持ち上げることができ、建設、鉱業、輸送などの幅広い産業で使用できるようにします。
• 設計の柔軟性：最新の冶金技術により、クレーンは、特定の運用上のニーズを満たすために、カスタマイズされた形状と構造で設計できます。この柔軟性により、特定のタスクに最適化されたクレーンが可能になります。
• 費用対効果：初期投資は高くなる可能性がありますが、金属クレーンは長続きし、重い負荷を処理する能力は頻繁な交換の必要性を効率的に減らし、長期的には費用対効果を高めます。
• エネルギー効率：高度なエンジニアリングと材料により、金属から設計されたクレーンは、機械的および電気システムが最適化されているため、動作中にエネルギー消費量が少なくなる可能性があります。
• 安全性：金属クレーンには、国際基準に準拠した安全機能が設計されており、運用中の事故のリスクが軽減されます。それらの頑丈さは、負荷の下での失敗のリスクを最小限に抑えます。





1。クレーン構造：
鋼：クレーン構造に使用される主要な金属は、その強度、延性、重い負荷に耐える能力のため、鋼です。合金鋼などの高強度鋼合金は、クレーンのブーム、フレーム、シャーシを作るために使用されます。
合金鋼：クレーンの用途では、疲労、摩耗、衝撃に対する優れた耐性を提供するため、重要な成分に合金鋼がよく使用されます。
アルミニウム：場合によっては、軽量のクレーンまたは部品がアルミニウムまたはアルミニウム合金を使用する場合があります。これは、モバイルクレーンにとって特に有益です。
2。持ち上げメカニズム：
スチールケーブル：クレーンは通常、高強度のスチールケーブルまたはロープを使用して重い負荷を持ち上げます。これらのケーブルは、大量の緊張とひずみに耐えるように設計されています。
油圧システム：クレーンは、多くの場合、ステンレス鋼や高張力合金鋼などの金属から作られた油圧シリンダーを使用します。これらのシステムは、クレーンのブームを拡張または撤回し、重いオブジェクトを正確に持ち上げるのに役立ちます。
ベアリングとギア：クレーンの機械システムのギアとベアリングは、多くの場合、鋳鉄や鋼などの金属から作られています。これらは、滑らかな動きと正確な持ち上げメカニズムに重要です。
3。耐久性と腐食抵抗：
亜鉛メッキ鋼：過酷な環境（海上産業や化学産業など）で動作するクレーンには、耐食性が不可欠です。亜鉛メッキ鋼またはその他の腐食耐性コーティング（粉末コーティングなど）は、錆や劣化を防ぐために使用されます。
ステンレス鋼：ステンレス鋼は、水分、化学物質、または腐食性環境にさらされているクレーン成分に頻繁に使用され、寿命とメンテナンスのニーズの減少を確保します。
4。安全性とパフォーマンス：
高強度合金：負荷をかける部分や臨界関節など、クレーンの特定の部分は、動的な荷重、疲労、摩耗を処理するように特別に設計された高強度合金で作られています。
溶接性：フレームやブームなどの多くのクレーンコンポーネントが一緒に溶接されています。使用された材料の冶金は、それらをどれだけ溶接できるか、ジョイントがどれだけ強いかを決定します。
5。カスタマイズとイノベーション：
複合材料：一部の最新のクレーンには、強度を損なうことなく重量を減らすために、炭素繊維またはガラス繊維強化ポリマーを含む複合材料が組み込まれています。これらの材料は、荷重運搬能力を向上させるためにブームの構築にしばしば使用されます。
6。メンテナンスと耐摩耗性：
熱処理：ギア、ピン、ボルトなどのコンポーネントは、硬度と耐摩耗性を改善するために熱処理を受ける可能性があり、長期間にわたって大量の操作を処理できるようにします。
潤滑とコーティング：さまざまな金属部品は、摩擦を減らし、運用寿命を延ばすために、潤滑剤またはその他の耐摩耗性コーティングでコーティングされています。





1。設計と計画
負荷容量：最初のステップは、小さなクレーン（数トン）から大きなクレーン（100トン以上）までの範囲の荷重容量を含むクレーンの仕様を定義することです。
使用される材料：高強度鋼または合金は、耐久性とストレスに対する抵抗のために選択されます。
コンポーネントの設計：ブーム、ホイスト、ガントリー、トロリーなど、さまざまな部品に対して詳細なデザインが作成されます。設計では、安全機能、人間工学、およびメンテナンスの容易さも考慮します。
特殊な機能：冶金の場合、クレーンは耐熱性（溶融金属の取り扱いに）、腐食防止治療、および正確な動きのための特殊な制御システムを必要とする場合があります。
2。材料調達
鋼と合金：クレーンのフレームと荷重含有成分は、通常、高張力鋼または特殊な合金で作られています。
熱耐性材料：アプリケーション（鉄鋼工場のように）に応じて、特定のクレーン部品は、高温に耐えるために耐熱性材料でコーティングまたは作成する必要がある場合があります。
エレクトロニクスおよび油圧システム：モーター、制御システム、および油圧コンポーネントも、特殊なサプライヤーから供給されています。
3。製造
溶接：ブームと構造フレームを含むクレーンのさまざまな部分が一緒に溶接されます。このステップでは、クレーンがその強度とバランスを維持するために正確な作業が必要です。
機械加工：スチールコンポーネントは、切断、研削、研磨など、目的の形状と寸法に加工されています。
熱処理：特に高ストレスまたは高温環境にさらされた部品の場合、強度や硬度を高めるために、熱処理プロセスを受ける部分もあります。
4。アセンブリ
構造アセンブリ：クレーンのフレーム、ブーム、およびその他の重要な構造要素が組み立てられています。これには、組み立て中に部品を保持するために、クレーンやジグなどの大規模な機器が含まれる場合があります。
モーターとドライブシステムの設置：モーターと油圧システムがインストールされています。これには、リフティング材料用のウインチまたはホイスト、およびクレーンをそのトラックまたはガントリーに沿って移動するためのドライブシステムが含まれます。
制御システム：電気および制御システムがインストールされています。これらには、リモートコントロール、安全システム、制限スイッチ、センサーの配線が含まれます。
5。テスト
負荷テスト：クレーンは、指定された重量を処理できることを確認し、ストレス下でスムーズに動作することを確認するために、負荷テストにさらされます。
安全チェック：システムは、過負荷保護、緊急停止、ブレーキシステムなど、安全性がテストされています。
パフォーマンステスト：運動速度、精度、安定性のテストは、動的な作業環境でクレーンがうまく機能するように行われます。





同社はインテリジェントな機器管理プラットフォームを設置し、310セット（セット）の取り扱いと溶接ロボットをインストールしました。プランの完了後、500セット（セット）を超え、機器ネットワーキングレートは95％に達します。 32の溶接ラインが使用され、50がインストールされる予定であり、製品ライン全体の自動化速度に達しました。
