5Tオーバーヘッドクレーングラブ
製品の説明
A 5-トンオーバーヘッドグラブクレーンは、グラブ（またはクラムシェル）バケットの取り付けを使用して、バルク材料を処理するように特別に設計されたオーバーヘッドクレーンの一種です。このクレーンの持ち上げ容量は5トン（または5、000 kg）であり、砂、砂利、石炭、金属、または穀物などのバルク材料を移動、持ち上げ、または積み込む必要がある産業で一般的に使用されています。
主な機能：
グラブメカニズム：クレーンは、通常、油圧または機械的手段で操作されるグラブバケットを使用して、ゆるい材料をすくい上げ、目的の場所で放出します。グラブはクレーンのホイストに取り付けられています。
オーバーヘッド構造：クレーンは、滑走路システムに沿って移動するブリッジに取り付けられており、ワークスペース全体を移動できるようにします。ホイストとグラブは、材料を正確に配置するために橋に沿って移動します。
5-トン容量：最大5トンの負荷を処理するように設計されており、廃棄物管理、港、鉱業などの産業の中程度のアプリケーションに適しています。
自動または手動操作：クレーンは、コントロールパネルを介して手動で動作するか、自動化を使用して効率的なバルク材料の取り扱いを行うことができます。
保証：1年
重量（kg）：1000 kg
機能：ブリッジクレーン
条件：新品
定格リフティングモーメント：100kn
マックス。持ち上げ荷重：32t
スパン：3-28 m
制御方法：リモートコントロールまたはキャビン制御
勤務作業：3- a8
色：黄色。RED。オレンジまたはカスタマイズ
持ち上げメカニズム：電気ホイスト
写真とコンポーネント
橋（桁）
作業領域全体にわたる水平構造。ホイストを運び、横方向の動きを可能にします。ブリッジは、アプリケーションと負荷容量に応じて、単一または二重の桁にすることができます。
ホイスト
ホイストは、フック、スリング、または他のリフティングデバイスを介して負荷に取り付けられるリフティングメカニズムです。クレーンのアプリケーションに応じて、手動で操作、電気、または空気圧のいずれかにすることができます。
トロリー
トロリーは橋の桁に沿って移動し、ホイストを運びます。クレーンスパンの幅を横切る水平方向の動きを可能にし、負荷を左右に移動します。
トラックを終了します
橋の両端に位置するエンドトラックハウスホイールは、橋が滑走路の線路に沿って移動できるようにします。彼らは橋を滑走路システムに接続します。
制御システム
コントロールシステムは、通常、有線またはワイヤレスコントロールパネルを使用してクレーンの動きを管理します。オペレーターは、ホイスト、トロリー、ブリッジの動きを制御し、荷物を持ち上げて配置します。
電源
パワーは、クレーンのホイストとトロリーに、フェストンケーブル、導体バー、またはケーブルリールを介して配送され、クレーンの動作に電気を提供します。
バンパーと停止
これらの安全機能は、滑走路とトロリーの移動経路の端に設置され、過剰な旅や衝突を防ぎます。
ブレーキシステム
このシステムは、安全で制御された持ち上げと負荷の低下を保証します。また、クレーンやトロリーが予期せず動くのを防ぎます。
クレーンホイール
1）ホイール構造
ホイール材料：ホイールは通常、クレーンの重い荷物に耐えるために高強度鋼で作られています。スチールホイールは、耐摩耗性が高く、負荷をかける能力があります。
ホイール構造：ホイールは一般に、トラックの形状に適応し、安定した接触面を提供するために、内側の溝で丸いまたはリング型として設計されています。ホイールの内側の穴の設計も車軸と一致して、ホイールを正しく取り付けることができることを確認する必要があります。
2）ホイールタイプ
ドライブホイール：ドライブホイールは、電動モーターによって駆動されるトロリーランニングメカニズムのメインパワーホイールであり、トロリーがトランスミッションシステムを介してトラックを移動するように駆動します。ドライブホイールは通常、耐摩耗性が高く、負荷を負担します。
パッシブホイール：パッシブホイールは、トロリーをサポートし、その動きの方向を導くために使用され、電力を直接送信しません。パッシブホイールの設計要件は、トロリーの安定した動作を確保するために等しく高くなっています。
クレーンフック
ダブルビームブリッジクレーンのフックは、クレーンシステムの重要なコンポーネントです。特別なデザインと構造を通じて、材料をつかみ、持ち上げ、運ぶことができます。フックの材料、構造、設置、メンテナンスは、クレーンの効率と安全性を確保するために特別な注意が必要です。定期的な検査とメンテナンスは、フックの長期的な安定した動作を確保するための鍵です。
1）定期的な検査：フックボディ、ベアリング、ロック、その他のコンポーネントの摩耗など、構造の完全性を定期的に検査する必要があります。検査には、フックボディに亀裂、変形、その他の問題があるかどうかも含まれています。
2）潤滑とメンテナンス：フックの回転部分の場合、摩擦を減らして摩耗を減らしてサービス寿命を延ばすために、定期的な潤滑とメンテナンスが必要です。
3）交換と修理：フックがひどく摩耗したり、損傷したり、他の安全上の危険がある場合、時間内に交換または修理する必要があります。フックのメンテナンスと交換は、メーカーの規制と基準に従って実行する必要があります。

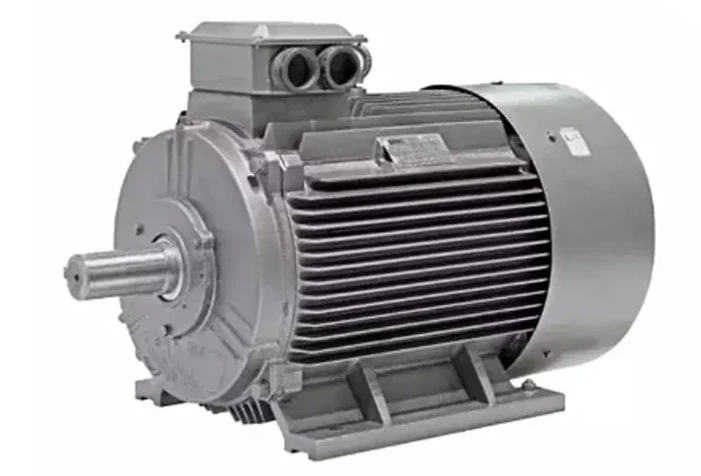

モーター
モーターのメンテナンス
1）定期的な検査：モーターの温度、振動、ノイズなどを含むモーターの動作状態を定期的に確認します。モーターの断熱抵抗と巻線状態を確認して、通常の動作を確認してください。
2）洗浄と潤滑：モーターを清潔に保ち、モーター内のほこりや破片を定期的にきれいにします。ベアリングやその他の可動部分を潤滑して、摩擦と摩耗を減らします。
3）交換と修復：モーターが故障したら、時間内に修理または交換する必要があります。障害には、過熱、異常な振動、騒音、およびモーターのその他の問題が含まれる場合があります。
.
サウンドおよびライトアラームシステム& 制限スイッチ
1。サウンドおよびライトアラームシステム
1）警告機能：サウンドおよびライトアラームシステムの主な機能は、オペレーターと周囲の人員にクレーンの動作状況を警告することです。それは、注意を引くために音のアラームと点滅する光信号を放出することができます。
2）安全性リマインダー：システムは通常、過負荷、衝突警告、限界位置に到達するなど、クレーンの異常な条件を演算子に思い出させるために使用されます。
2。制限スイッチ
1）位置制御：リミットスイッチは、クレーンの各移動メカニズムの動作位置を検出して、クレーンが動作中に設計範囲を超えるのを防ぐために使用されます。それらは、クレーンの機械的構造と負荷の安全性を保護するのに役立ちます。
2）自動停止：クレーンまたはそのアクセサリーが設定された制限位置に近づいたり、制限スイッチに到達したりすると、損傷を避けるためのさらなる動きを防ぐために自動停止がトリガーされます。
安全装置
1）過負荷保護デバイス：オーバーロード保護デバイスは、クレーンの負荷を監視するために使用され、荷重が機器の設計負荷容量を超えるのを防ぎます。負荷が安全範囲を超えると、デバイスはアラーム信号を送信し、機器と負荷の安全性を保護するために、リフティングまたはその他の動きを自動的に停止します。
2）緊急停止装置：緊急時に、オペレーターは緊急停止装置を介してクレーンのすべての動きをすぐに停止して、事故を防ぐことができます。通常、操作パネルとキー位置に設定して、迅速なトリガーを行います。
3）安全ベルトとガードレール：安全ベルトとガードレールは、操作またはメンテナンス中の偶発的な転倒からオペレーターとメンテナンス担当者を保護するために使用されます。
4）ブレーキシステム：ブレーキシステムは、移動速度を制御し、クレーンの位置を停止するために使用され、滑らかな動作を確保します。障害または緊急事態が発生した場合、追加のブレーキング力が提供されます。
5）電気保護装置：電気システムの短絡を防ぎ、モーターと電気部品を保護します。電気システムが過負荷条件下で故障しないようにします。
制御モード
1）手動制御：手動制御は最も従来の制御方法であり、リフティング、ウォーキング、トロリーの操作など、クレーンのさまざまな機能を操作パネルのボタン、スイッチ、ジョイスティックを介して制御します。操作が簡単で、複雑な操作を必要としない環境に適しています。
2）ワイヤレスリモートコントロール：ワイヤレスリモートコントロールシステムにより、オペレーターはクレーンの近くまたは遠く離れたところに動作し、ワイヤレス信号を介してコントロール命令を送信できます。オペレーターが移動して観察する必要があるシナリオに適した、運用上の柔軟性と快適性を向上させます。
3）自動制御：自動制御システムは、人間の介入なしにプリセットプログラムとパラメーターに基づいてクレーン操作を自動的に実行します。運用精度を向上させ、高精度を必要とする反復作業やシナリオに適しています。
4）コンピューター制御：包括的な制御と監視にコンピューターを使用し、グラフィカルインターフェイスを介して操作および監視します。運用データを記録および分析し、意思決定サポートを提供できます。
スケッチ
主な技術データ
利点
A 5-トンオーバーヘッドグラブクレーン特に、バルク材料の取り扱いが不可欠な業界では、いくつかの利点があります。主な利点は次のとおりです。
1. 効率的なバルク材料の取り扱い
グラブ（クラムシェル）バケットにより、クレーンは、砂、砂利、石炭、穀物、または金属の断片などのゆるいバルク材料を簡単に処理できます。この機能により、大量の材料の積み込み、荷降ろし、輸送の効率が大幅に向上します。
2. 生産性が高い
大量の材料を迅速にスクープして放出する機能により、これらのクレーンは運用速度とスループットを増加させ、ポート、リサイクルセンター、バルクストレージ施設などのペースの速い環境に最適です。
3. 正確な制御
クレーンは、グラブバケットの位置と動きを正確に制御し、材料の正確な積み込みと荷降ろしを可能にします。この精度により、物質的な浪費が減少し、取り扱いの効率が向上します。
4. 肉体労働の減少
5-トングラブクレーンは、バルク材料の取り扱いプロセスを自動化し、肉体労働の必要性を減らし、労働者の疲労を最小限に抑えます。これは、より安全な労働条件と運用コストの削減につながります。
5. 汎用性
クレーンは、さまざまな種類のバルク材料を処理することができ、鉱業、建設、廃棄物管理、産業処理など、さまざまな産業に汎用性が高くなります。処理されている特定の材料に応じて、さまざまな種類のグラブ（たとえば、機械的、油圧、または電気）を装備できます。
6. スペース効率
オーバーヘッドグラブクレーンは頭上のスペースを利用して、他の操作のために地上エリアを自由にします。これにより、ワークスペースの使用率が最適化され、混雑した産業または倉庫環境で特に有益です。
7. 安全性の向上
過負荷保護、ブレーキシステム、リモートコントロールオプションなどの機能を備えた5-トングラブクレーンは、材料の取り扱い中の安全性を高めます。それらは、重いまたはバルク材料の手動処理に関連する事故のリスクを減らします。
8. ダウンタイムの短縮
これらのクレーンは、耐久性と継続的な使用のために設計されており、頻繁なメンテナンスとダウンタイムの必要性を減らします。これにより、運用効率が改善され、材料処理プロセスの中断が最小限に抑えられます。
9. 過酷な環境への適応性
自立型または天井に取り付けられた5-トングラブクレーンは、従来の方法が効率的でない場合がある屋外および屋内環境に適しています。それらの堅牢なデザインは、特に鉱業や港などの産業で、ほこり、水分、さまざまな温度などの極端な条件を処理できます。
10. 特定のアプリケーションにカスタマイズ可能
クレーンの設計は、さまざまな材料用のさまざまなグラブサイズやバケットタイプなど、特定の運用要件を満たすようにカスタマイズして、クレーンの柔軟性と適応性を向上させることができます。
要約すると、5-トンのオーバーヘッドグラブクレーンは、材料の取り扱い効率を向上させ、安全性を高め、肉体労働を減らし、一括材料を扱うさまざまな業界で非常に用途が広いことを削減します。
応用
A 5-トンオーバーヘッドグラブクレーンバルク材料を処理するさまざまな業界で広く使用されています。このクレーンが非常に効果的である一般的なアプリケーションの一部は次のとおりです。
1. ポートと配送端末
石炭、砂、砂利、穀物、鉱物などのバルク材料を備えた船、はしけ、およびトラックの積み込みや荷降ろしに使用されます。グラブクレーンはゆるい貨物を効率的に処理し、大量の港湾操作のスループットを増加させます。
2. 廃棄物管理とリサイクル
廃棄物処理施設およびリサイクルセンターでは、グラブクレーンを使用して、廃棄物、金属、またはリサイクル可能性を持ち上げて輸送します。彼らは、大量の廃棄物を効率的に並べ替え、積み込み、移動するのに役立ちます。
3. 鉱業と採石場
鉱業操作では、グラブクレーンを使用して、鉱石、石炭、砕いた岩などのバルク材料を処理します。採石場では、グラブクレーンは輸送または加工のための材料の負荷を支援します。
4. 建設現場
グラブクレーンは、砂、砂利、コンクリートの骨材などの建設資材を移動および処理するために使用されます。彼らは、トラックに材料を効率的に積み込むか、建設現場でそれらを配布するのに役立ちます。
5. 製鉄所と鋳造所
鉄鋼工場では、グラブクレーンを使用して、金属、鋼鉄のビレット、または生産プロセスに供給するその他の原材料を輸送するために使用されます。これらは、リサイクルや材料の準備のためのスクラップ処理エリアで特に役立ちます。
6. セメントおよび凝集植物
これらのクレーンは、石灰岩、石炭、クリンカーなどの原材料を処理および輸送するために使用されます。セメント植物の材料荷重と荷降ろしプロセスを促進し、スムーズな生産運用に貢献します。
7. 肥料と化学プラント
肥料および化学生産施設では、リン酸塩、硫黄、その他の化学物質などのバルク原材料を扱い、生産および包装プロセスを支援します。
8. 発電所
石炭火力発電所では、コールやその他のバルク材料を処理するために、グラブクレーンを使用して、発電プロセスに燃料を供給します。それらは、燃料供給の効率的な積み込みと降ろしを提供し、継続的な植物運用を維持します。
9. 農業と穀物の取り扱い
穀物エレベーターと農業加工工場は、グラブクレーンを使用して、大量の穀物、種子、またはその他の農産物を処理します。これらのクレーンは、バルク作物の荷重、保管、輸送の効率を改善します。
10. バルク材料貯蔵施設
バルク材料の貯蔵ヤードまたはサイロでは、グラブクレーンは、効率的な材料の取り扱いと流通のために、貯蔵エリアとトラック、列車、またはコンベヤーの間を大量の材料を移動します。
11. ファウンドリと金属リサイクル施設
グラブクレーンは、金属の融解と鋳造プロセスで使用されるスクラップ金属やその他の材料を処理するためにファウンドリーで使用されます。また、処理と廃棄のために溶融金属またはスラグを輸送します。
12. 水処理プラント
水処理施設では、グラブクレーンを使用して、スラッジ、堆積物、またはその他の廃棄物を沈殿タンクや貯水池から除去し、治療と洗浄プロセスを支援します。
これらの業界では、5-トンのオーバーヘッドグラブクレーンは、バルク材料の効率的かつ正確な取り扱いを提供し、生産性の向上と材料処理運用の安全性の向上に貢献しています。
クレーン生産 手順
需要分析と設計：クレーンの作業環境、負荷要件、スパン、持ち上げ高さなど、顧客の特定のニーズを理解します。ニーズに応じて技術仕様とパフォーマンスパラメーターを決定し、予備設計計画を策定します。予備設計によると、詳細な構造設計とコンポーネント設計を実行し、詳細なエンジニアリング図面を描きます。
材料調達：信頼できるサプライヤーを選択し、それらを評価して、材料の品質と納期を確保します。材料の仕様、数量、価格、配達時間を明確にするために、サプライヤーと調達契約に署名します。
製造と処理：橋、エンドビーム、サポート構造などの主要な成分を製造するための鋼のカット、曲がり、溶接、およびその他の加工。コンポーネントの精密処理を実行して、各部品のサイズと形状が設計要件を満たしていることを確認します。クレーンの電源システムの通常の動作を確保するために、モーター、還元剤、駆動システムを取り付けます。コントロールパネル、センサー、制限スイッチなどの電気機器を設置し、電気システムの配線と接続を完了します。構造の安定性を確保するために、各コンポーネントを溶接および固定します。
テストとデバッグ：クレーンの構造接続と溶接部分を確認して、欠陥がないことを確認してください。電気システムの接続と機能をテストして、各電気コンポーネントが適切に機能していることを確認します。テスト結果に従って制御パラメーターを調整して、動作性能を最適化します。テスト中に見つかった問題に対処して、機器が設計要件を満たしていることを確認します。
5. 受け入れと配信：最終的な品質検査を実施して、すべてのコンポーネントとシステムが設計基準と品質要件を満たしていることを確認します。最終的なパフォーマンステストを実施して、クレーンの機能と安全性能を確認します。オンサイトのインストールと試運転のために、完成したクレーンを顧客に届けます。顧客に運用トレーニングを提供し、機器とメンテナンスの知識の使用を説明します。
ワークショップビュー：
同社はインテリジェントな機器管理プラットフォームを設置し、310セット（セット）の取り扱いと溶接ロボットをインストールしました。プランの完了後、500セット（セット）を超え、機器ネットワーキングレートは95％に達します。 32の溶接ラインが使用され、50がインストールされる予定であり、製品ライン全体の自動化率は85％に達しました。
